Пристрій для електрорефлексотерапії

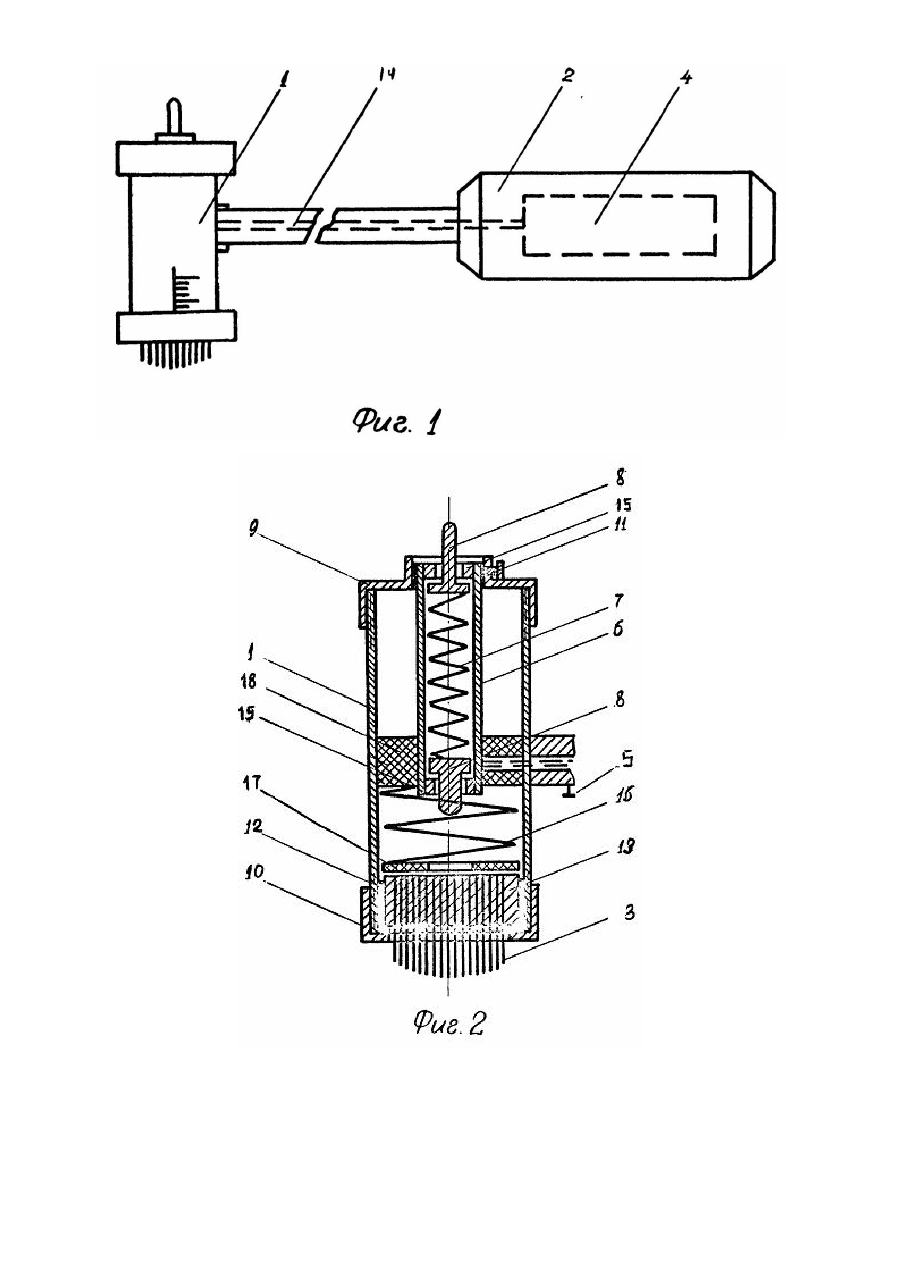

Изобретение относится к медицинской технике и может быть использовано в физиотерапии и рефлексотерапии. Известны устройства для воздействия на рефлексогенные точки тела человека (1, 2, 3), содержащие корпус и стержень, колебательное движение которому сообщается с помощью генератора импульсов, батарейки или другого источника электрического тока. Конструкционное решение указанных устройств позволяет производить на рефлексогенные точки только механическое воздействие. Известно устройство для рефлексотерапии (4), содержащее соединенные через электронный блок пассивный электрод и активный мультиэлектрод, причем контактные элементы активного мультиэлектрода выполнены в виде игл, имеют одинаковое электрическое сопротивление и рабочие части игл расположены по поверхности сферы. Устройство позволяет проводить лечение при заданном напряжении. Недостатками данного устройства являются сложность конструктивного решения и неудобство при использовании, так как необходимо устанавливать вблизи пациента корпус с сигнальной и контрольной аппаратурой, источником питания и электронным блоком. В основу изобретения поставлена задача создания устройства для электрорефлексотерапии, в котором за счет много конструктивного решения активных электродов и их взаимосвязи и размещения в корпусе, обеспечивается компактное решение устройства, удобство при использовании, простота режима работы устройства. Поставленная задача решена тем, что в устройстве для электрорефлексотерапии, содержащем корпус в котором размещен активный мультиэлектрод, соединенный с электронным блоком, с которым также соединен пассивный электрод, корпус устройства снабжен расположенной соосно цилиндрической втулкой из токопроводящего материала с закрепленными в ее торцевых частя х с возможностью осевого перемещения стержневыми подпружиненными контактами и размещенными на торцах корпуса накидными гайками, в осевом отверстии одной из которых размещен один из стержневых контактов и которая снабжена фиксатором, а в осевом отверстии другой гайки расположен изолированный от нее электрически, подпружиненный мультиэлектрод, установленный с возможностью электрической связи с другим контактом, при этом электронный блок размещен в рукоятке, закрепленной перпендикулярно продольной оси корпуса, и подсоединен одной клеммой к накидным гайкам, являющимся пассивным электродом, а другой клеммой - к цилиндрической втулке. На фиг. 1 представлен общий вид устройства; на фиг. 2 - конструктивная схема устройства. Устройство для электрорефлексотерапии содержит корпус 1 с рукояткой 2. В корпусе размещен активный мультиэлектрод 3, соединенный с электронным блоком 4. С электронным блоком также соединен пассивный электрод 5. Корпус 1 снабжен расположенной соосно ему цилиндрической втулкой 6 из токопроводящего материала. В ее торцевых частях закреплены с возможностью осевого перемещения стержневые, подпружиненные с помощью пружины 7, контакты 8. На торцах корпуса размещены накидные гайки 9, 10. В осевом отверстии гайки 9 размещен один из подпружиненных стержневых контактов 8. Гайка 9 снабжена фиксатором 11 втулки 6, выполненным в виде винта. В осевом отверстии гайки 10 расположен подпружиненный мультиэлектрод 3, электрически изолированный от нее с помощью прокладки 12 и держателя 13 игл мультиэлектрода с возможностью электрической связи с другим стержневым контактом 8. Электронный блок 4 размещен в рукоятке 2. Рукоятка закреплена перпендикулярно продольной оси корпуса на стержне 14. Электронный блок подсоединен одной клеммой к накидным гайкам 9, 10, являющимся пассивным электродом 5, а другой клеммой - к цилиндрической втулке 6. Между контактами 8 и втулкой 6 установлены уплотнительные втулки 15, а между держателем 13 игл и торцом втулки 6 - пружина 16 с шайбой 17, упирающаяся в электроизоляционную втулку 18. С помощью втулки 18 втулка 6 крепится к корпусу 1. Устройство для электрорефлексотерапии работает следующим образом. При нанесении удара иглами мультиэлектрода 3 устройства происходит механическое раздражение поверхности кожи пациента. Держатель игл 13, перемещаясь вдоль оси корпуса, соприкасается со стержневым контактом 8. При этом подается электрический потенциал на кожу пациента. Длительность импульсного воздействия потенциалом зависит от времени этого соприкосновения и может регулироваться упругостью пружины 16 и взаимным расположением держателя игл 13 и цилиндрической втулки 6, которое регулируется накидными гайками 9, 10. Стержневым контактом 8 производят точечный массаж, когда биологически активные точки на поверхности кожи пациента находятся на расстоянии друг от друга в пределах диаметра мультиэлектрода и когда нежелательно одновременное воздействие на несколько соседних точек акупунктуры. Предлагаемое устройство для электрорефлексотерапии позволяет упростить режим использования устройства за счет обеспечения возможности механического регулирования длительности воздействия импульса. Расширены функциональные возможности устройства за счет использования как активного мультиэлектрода так и стержневого контакта.
