Пристрій для виготовлення прецизійних трубчастих виробів з внутрішнім профілем
Номер патенту: 55115
Опубліковано: 10.12.2010
Автори: Розов Юрій Георгійович, Шкарлута Дмитро Борисович, Карагодін Денис Олександрович, Стеблюк Володимир Іванович
Формула / Реферат
Пристрій для виготовлення прецизійних трубчастих виробів з внутрішнім профілем, що містить корпус, напрямну втулку, рухому матрицю з робочою кромкою у вигляді гвинтової лінії перемінної висоти, який відрізняється тим, що в корпусі жорстко закріплена втулка, наприклад, за допомогою гвинтів, в якій встановлена матриця з гвинтовою робочою кромкою перемінної висоти, яка жорстко закріплена щонайменше двома фіксуючими елементами, а напрямна втулка виконана у вигляді направляючої матриці для обтиснення та фіксування заготовки.
Текст

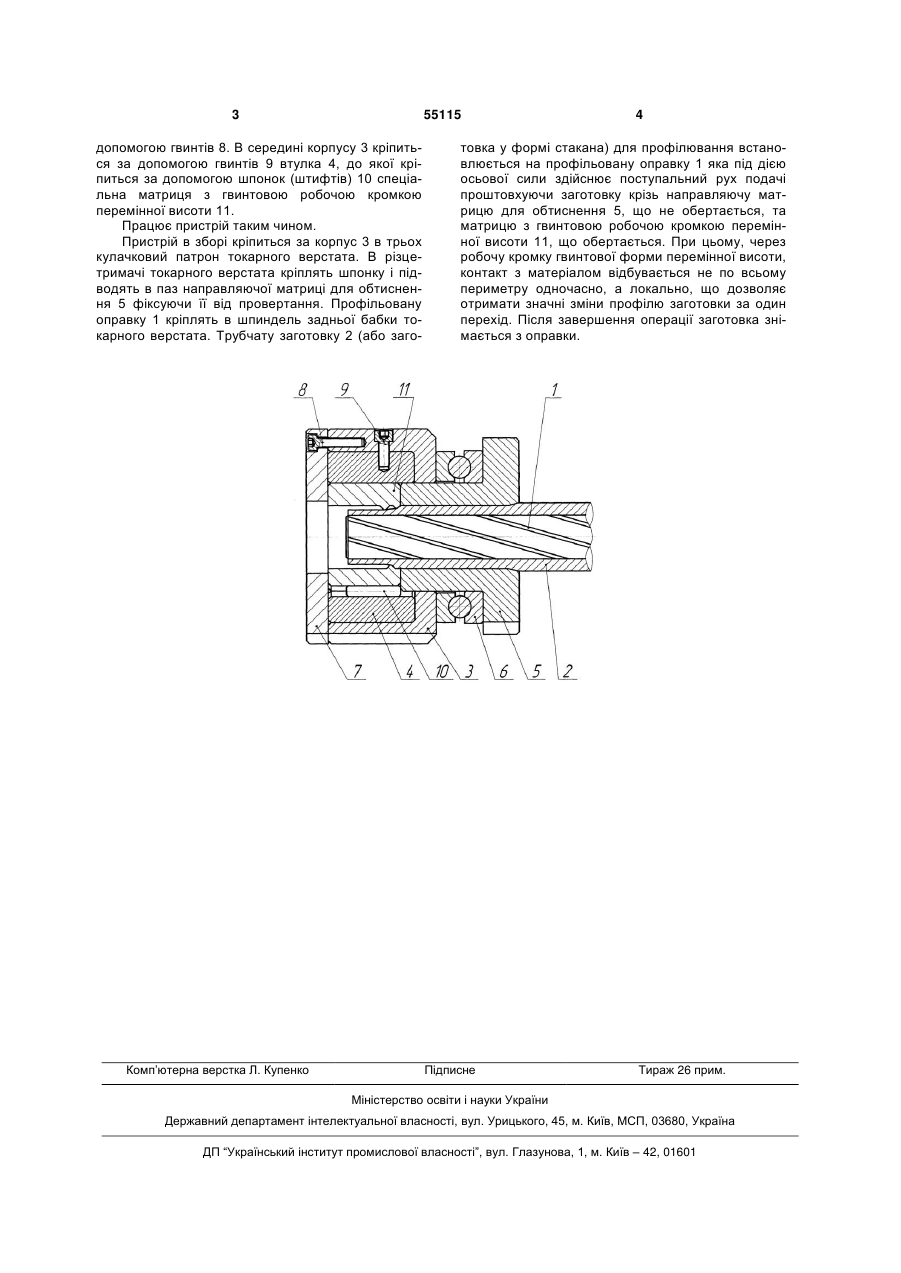

Пристрій для виготовлення прецизійних трубчастих виробів з внутрішнім профілем, що містить 3 55115 допомогою гвинтів 8. В середині корпусу 3 кріпиться за допомогою гвинтів 9 втулка 4, до якої кріпиться за допомогою шпонок (штифтів) 10 спеціальна матриця з гвинтовою робочою кромкою перемінної висоти 11. Працює пристрій таким чином. Пристрій в зборі кріпиться за корпус 3 в трьох кулачковий патрон токарного верстата. В різцетримачі токарного верстата кріплять шпонку і підводять в паз направляючої матриці для обтиснення 5 фіксуючи її від провертання. Профільовану оправку 1 кріплять в шпиндель задньої бабки токарного верстата. Трубчату заготовку 2 (або заго Комп’ютерна верстка Л. Купенко 4 товка у формі стакана) для профілювання встановлюється на профільовану оправку 1 яка під дією осьової сили здійснює поступальний рух подачі проштовхуючи заготовку крізь направляючу матрицю для обтиснення 5, що не обертається, та матрицю з гвинтовою робочою кромкою перемінної висоти 11, що обертається. При цьому, через робочу кромку гвинтової форми перемінної висоти, контакт з матеріалом відбувається не по всьому периметру одночасно, а локально, що дозволяє отримати значні зміни профілю заготовки за один перехід. Після завершення операції заготовка знімається з оправки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for manufacturing of precision tubular products with internal profile
Автори англійськоюStebliuk Volodymyr Ivanovych, Rozov Yurii Heorhiiovych, Karahodin Denys Oleksandrovych, Shkarluta Dmytro Borysovych
Назва патенту російськоюУстройство для изготовления прецизионных трубчатых изделий с внутренним профилем
Автори російськоюСтеблюк Владимир Иванович, Розов Юрий Георгиевич, Карагодин Денис Александрович, Шкарлута Дмитрий Борисович
МПК / Мітки
МПК: B21D 37/20
Мітки: прецизійних, виготовлення, трубчастих, внутрішнім, виробів, профілем, пристрій
