Станок для утримання свиней

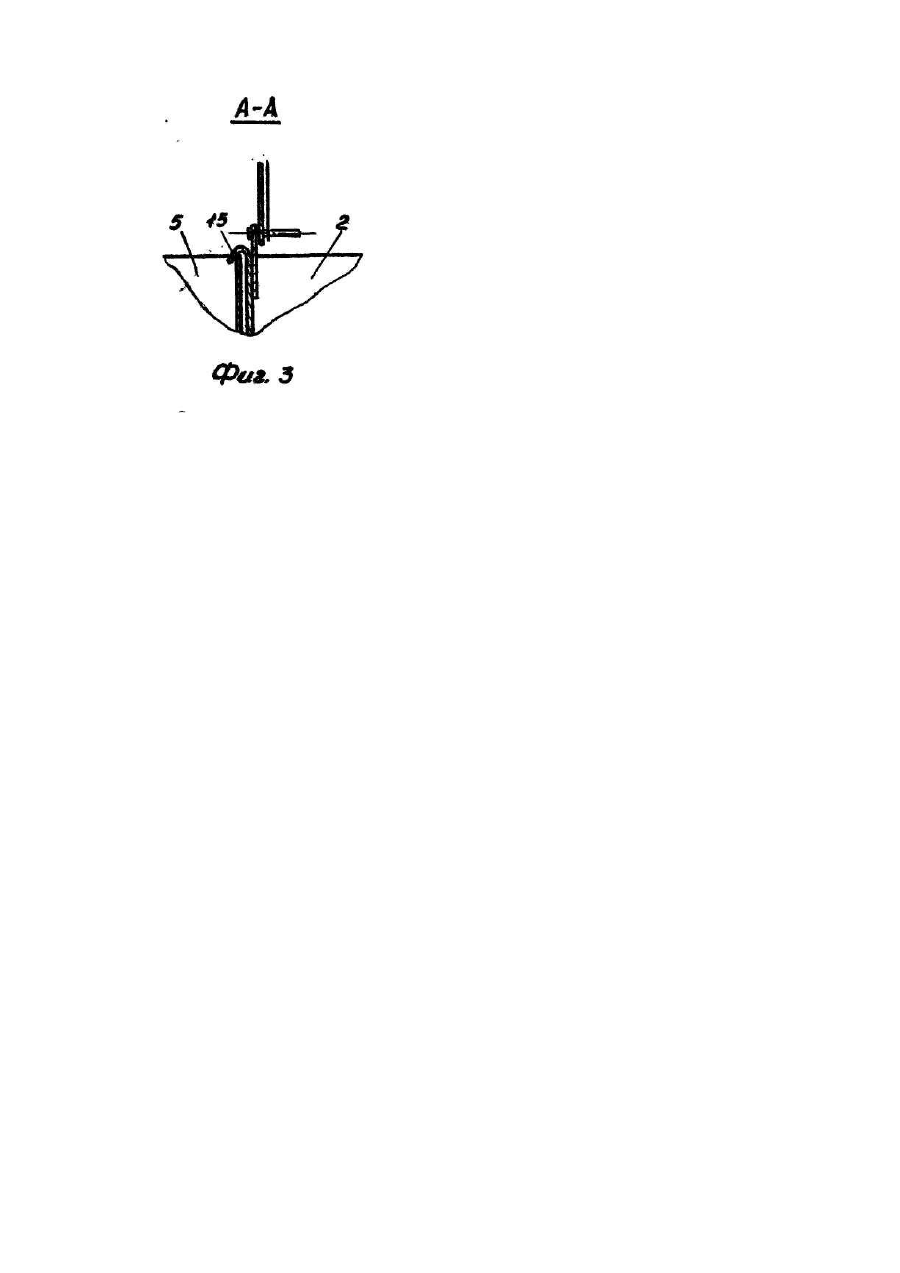

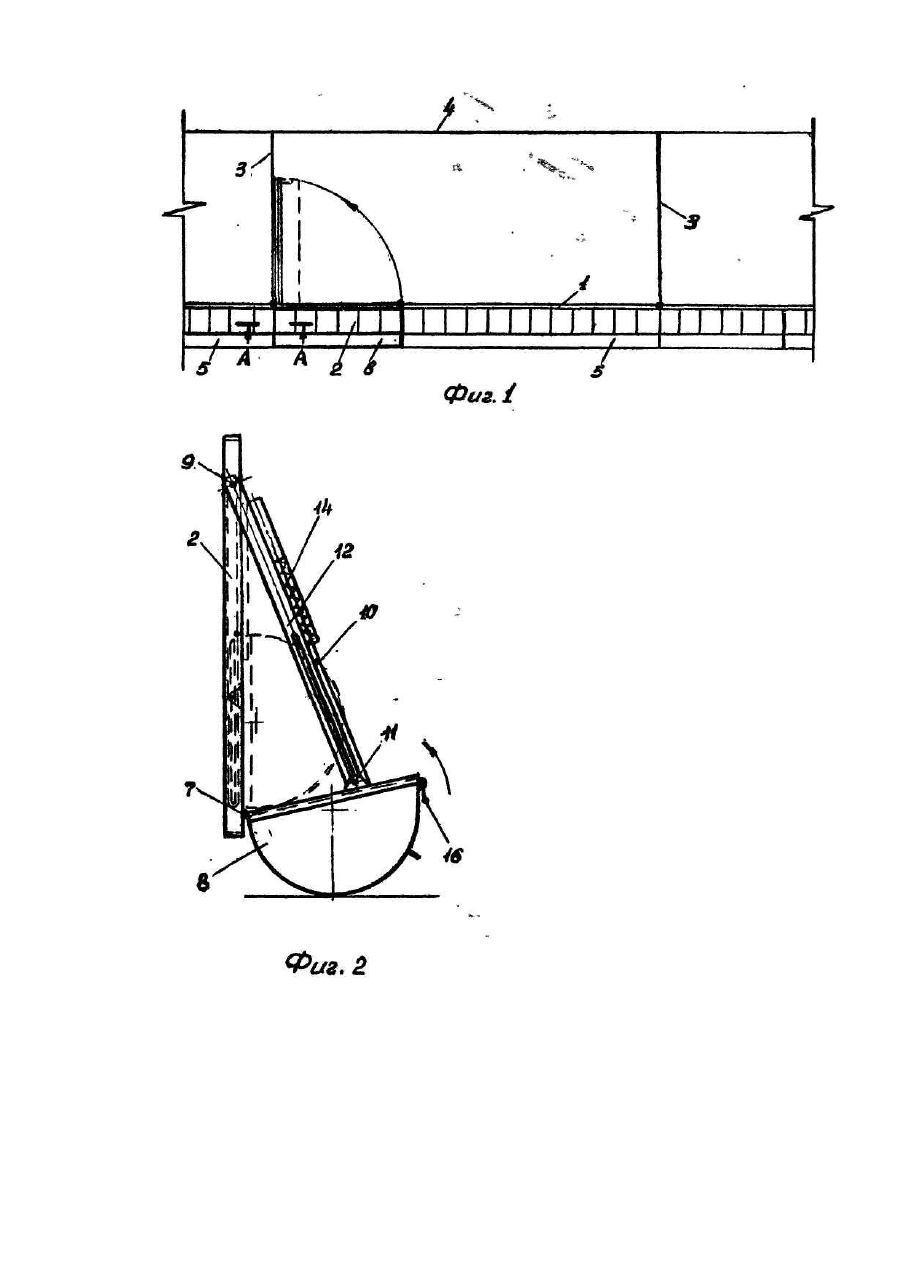

Изобретение относится к сельскому хозяйству, в частности к станкам для свиней. Известен станок для опороса свиноматки и доращивания поросят, [Авт. св. СССР №1060153, кл. А 01 К 1/02], включающий ограждающие стенки, шарнирно установленную наклонную дверку, кормушку для свиноматок и две кормушки для поросят, одна из которых для обеспечения непрерывного фронта кормления закреплена на дверце и во избежание потерь корма имеет форму неравнобокой трапеции, а шарниры дверки расположены за передним краем кормушки и обращены в сторону кормового прохода. Недостатком станка является то, что для открывания дверки требуются большие усилия, так как в процессе открывания она поднимается на определенную высоту. Кроме того, в косых углах кормушки образуются застойные зоны, из которых трудно выбрать корм, остатки его будут закисать. Известен станок [Авт. св. СССР №1639546, кл. А 01 К 1/02], содержащий установленную под углом к вертикали переднюю стенку, дверцу, боковые и заднюю стенки. Под передней стенкой расположена стационарная кормушка, а на дверце закреплена кормушка, установленная с возможностью поворота вместе с дверцей, причем длина кормушки равна ширине дверцы. С целью облегчения открывания дверцы с кормушкой дверца шарнирами крепится к кронштейну двуплечего рычага, который, в свою очередь, другим кронштейном шарниром закреплен на вертикальной стойке передней стенки. Между кронштейнами рычаг имеет общую ось вращения, позволяющую перемещаться кронштейнам рычага относительно друг друга в горизонтальной плоскости. Для фиксации дверки в закрытом положении дверка снабжена запором. Дверца с кормушкой имеет возможность перемещения параллельно и перпендикулярно передней стенке станка. Изобретение имеет сложное конструктивное исполнение элементов крепления дверцы. Сложные движения, связанные с перемещением двери (выдвижение двери с кормушкой в проход, затем поворот их, или поворот двери с кормушкой и задвижение их в станок) требуют значительных физических усилий и времени при открывании двери. Кроме того, наличие зазоров между стационарной кормушкой и кормушкой навешанной на дверцу, не позволяет раздавать корм без потерь. В основу предполагаемого изобретения поставлена задача - упростить и облегчить процесс открывания двери и избежать при этом потерь корма. Поставленная задача решается тем, что в станке, содержащем переднюю, заднюю и боковые стенки, установленные вдоль передней стенки решетки и кормушки, одна из которых закреплена на дверце с возможностью поворота вместе с дверцей, согласно изобретению, кормушка одной стороной на шарнире закреплена на дверце с возможностью поворота в вертикальной плоскости, решетка верхней стороной шарнирно соединена с дверью, а ее боковые стороны с боковыми стенками кормушки имеют кинематическую связь в виде кулисного механизма, при этом кормушка выполнена с отбортовкой боковых сторон и подпружинена. На фиг. 1 схематически изображен станок, вид сверху; на фиг. 2 - боковая проекция дверцы; на фиг. 3 узел отбортовки кормушки; на фиг. 4 - общий вид дверцы в аксонометрической проекции. Станок содержит переднюю стенку 1 с решеткой, установленной под углом к вертикали, дверцу 2, боковые 3 и заднюю 4 стенки. Под передней стенкой расположены стационарные кормушки 5. Дверца 2 состоит из рамки 6, на которой в нижней ее части на шарнире 7 одной стороной закреплена кормушка 8. установленная с возможностью поворота в вертикальной плоскости, а в верхней части рамки, на оси 9 своей верхней частью шарнирно закреплена решетка 10. На боковых стенках кормушки 8 закреплены оси 11, а на боковых сторонах 12 решетки 10 выполнены пазы с возможностью поступательного взаимодействия с осями 11. Кинематическая связь между описанными элементами конструкции дверцы имеет вид 4-х звенного качательного кулисного механизма, где рамка 6 является "стойкой", кормушка 8"кривошипом", а оси 11 и боковые стороны 12 решетки 10 образуют поступательную пару "ползун-кулиса" соответственно. Кормушка снабжена ручкой 13. Для облегчения поднятия кормушки 8 решетка 10 снабжена пружинами 14. Во избежание потерь корма в зазорах между стационарными кормушками 5 и кормушкой 8, навешанной на дверцу, боковые стороны кормушки 8 имеют отбортовку 15, выполненную с возможностью при опускания ее огибания боковых стенок стационарных кормушек 5. Для фиксации кормушки 8 в вертикальном положении она снабжена запором 16. Станок эксплуатируется следующим образом. При необходимости прохода в станок кормушка 8 за ручку 13 поворачивается на шарнире 7 о вертикальное положение. При этом поступательные пары - оси 11 ("ползуны") и боковые стороны 12 решетки 10 ("кулисы") входят во взаимодействие и решетка 10 опускается вертикально - складывается с рамкой 6 дверцы 2. Пружины 14 разжимаясь подтягивают кормушку 8 к дверце 2, уменьшая усилие на ее поворот. Запором 16 кормушка 8 фиксируется на дверце, и дверца 2 открывается. После закрытия дверцы, запор 16 расфиксируется, кормушка 8 поворачивается в горизонтальное положение, при этом оси 11 обратным ходом взаимодействуют с боковыми сторонами 12 решетки 10 и последняя устанавливается под углом к передней стенке станка. При опускании кормушки 8 бортики 15 на ее боковых стенках опускаются на боковые стенки рядом стоящих стационарных кормушек 5, устраняют зазоры между кормушками, ликвидируя этим потери корма при раздаче. Применение предлагаемого изобретения позволит упростить процесс обслуживания животных, так как для открытия дверцы станка в предполагаемом варианте не требуется значительных физических усилий обслуживающего персонала. Конструктивное исполнение кормушки полностью устраняет возможность потери корма при раздаче.
