Пристрій для контролю за співвідношенням швидкостей

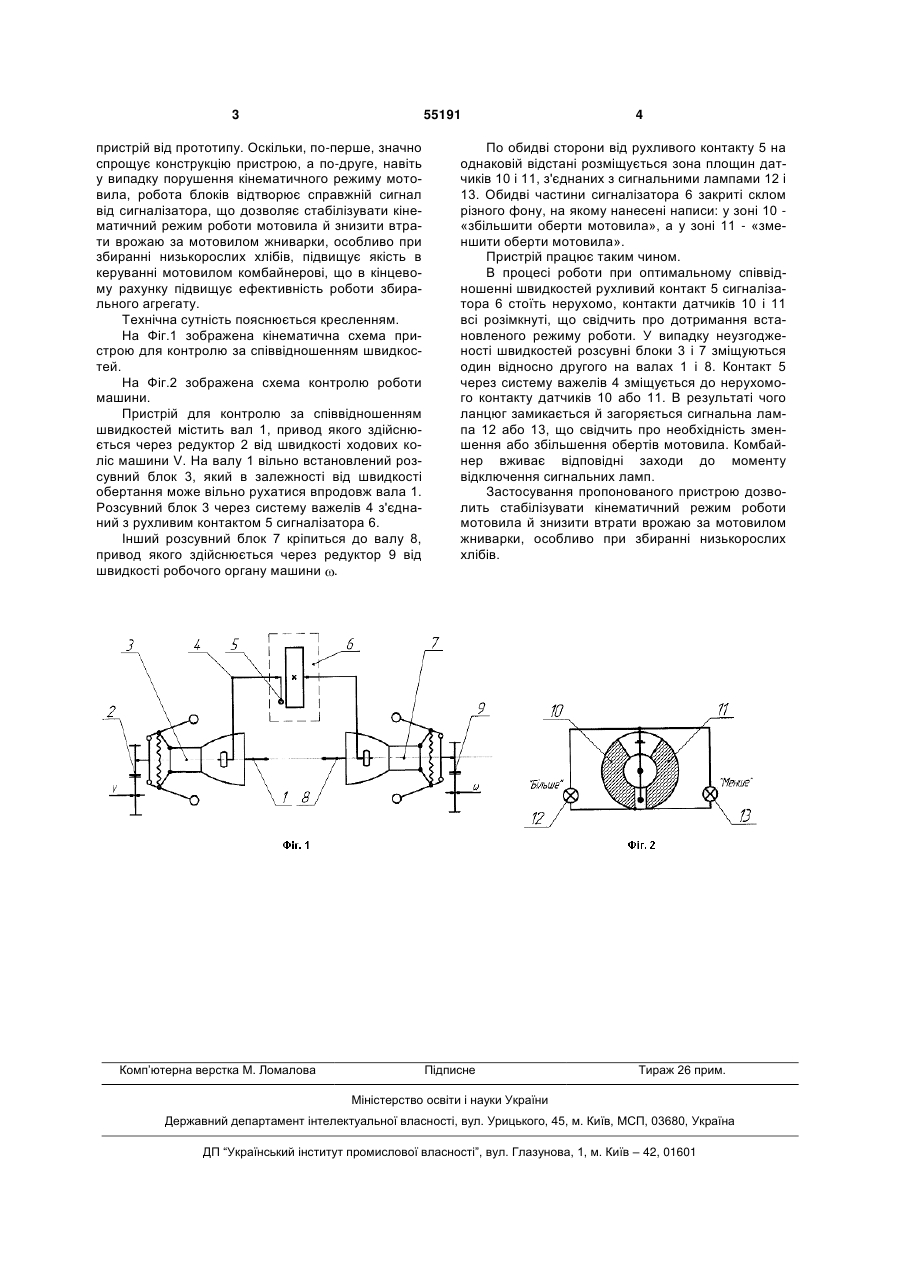

Пристрій для контролю за співвідношенням швидкостей, який містить дві пари розсувних бло 3 55191 пристрій від прототипу. Оскільки, по-перше, значно спрощує конструкцію пристрою, а по-друге, навіть у випадку порушення кінематичного режиму мотовила, робота блоків відтворює справжній сигнал від сигналізатора, що дозволяє стабілізувати кінематичний режим роботи мотовила й знизити втрати врожаю за мотовилом жниварки, особливо при збиранні низькорослих хлібів, підвищує якість в керуванні мотовилом комбайнерові, що в кінцевому рахунку підвищує ефективність роботи збирального агрегату. Технічна сутність пояснюється кресленням. На Фіг.1 зображена кінематична схема пристрою для контролю за співвідношенням швидкостей. На Фіг.2 зображена схема контролю роботи машини. Пристрій для контролю за співвідношенням швидкостей містить вал 1, привод якого здійснюється через редуктор 2 від швидкості ходових коліс машини V. На валу 1 вільно встановлений розсувний блок 3, який в залежності від швидкості обертання може вільно рухатися впродовж вала 1. Розсувний блок 3 через систему важелів 4 з'єднаний з рухливим контактом 5 сигналізатора 6. Інший розсувний блок 7 кріпиться до валу 8, привод якого здійснюється через редуктор 9 від швидкості робочого органу машини . Комп’ютерна верстка М. Ломалова 4 По обидві сторони від рухливого контакту 5 на однаковій відстані розміщується зона площин датчиків 10 і 11, з'єднаних з сигнальними лампами 12 і 13. Обидві частини сигналізатора 6 закриті склом різного фону, на якому нанесені написи: у зоні 10 «збільшити оберти мотовила», а у зоні 11 - «зменшити оберти мотовила». Пристрій працює таким чином. В процесі роботи при оптимальному співвідношенні швидкостей рухливий контакт 5 сигналізатора 6 стоїть нерухомо, контакти датчиків 10 і 11 всі розімкнуті, що свідчить про дотримання встановленого режиму роботи. У випадку неузгодженості швидкостей розсувні блоки 3 і 7 зміщуються один відносно другого на валах 1 і 8. Контакт 5 через систему важелів 4 зміщується до нерухомого контакту датчиків 10 або 11. В результаті чого ланцюг замикається й загоряється сигнальна лампа 12 або 13, що свідчить про необхідність зменшення або збільшення обертів мотовила. Комбайнер вживає відповідні заходи до моменту відключення сигнальних ламп. Застосування пропонованого пристрою дозволить стабілізувати кінематичний режим роботи мотовила й знизити втрати врожаю за мотовилом жниварки, особливо при збиранні низькорослих хлібів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
