Газогенератор попутного потоку

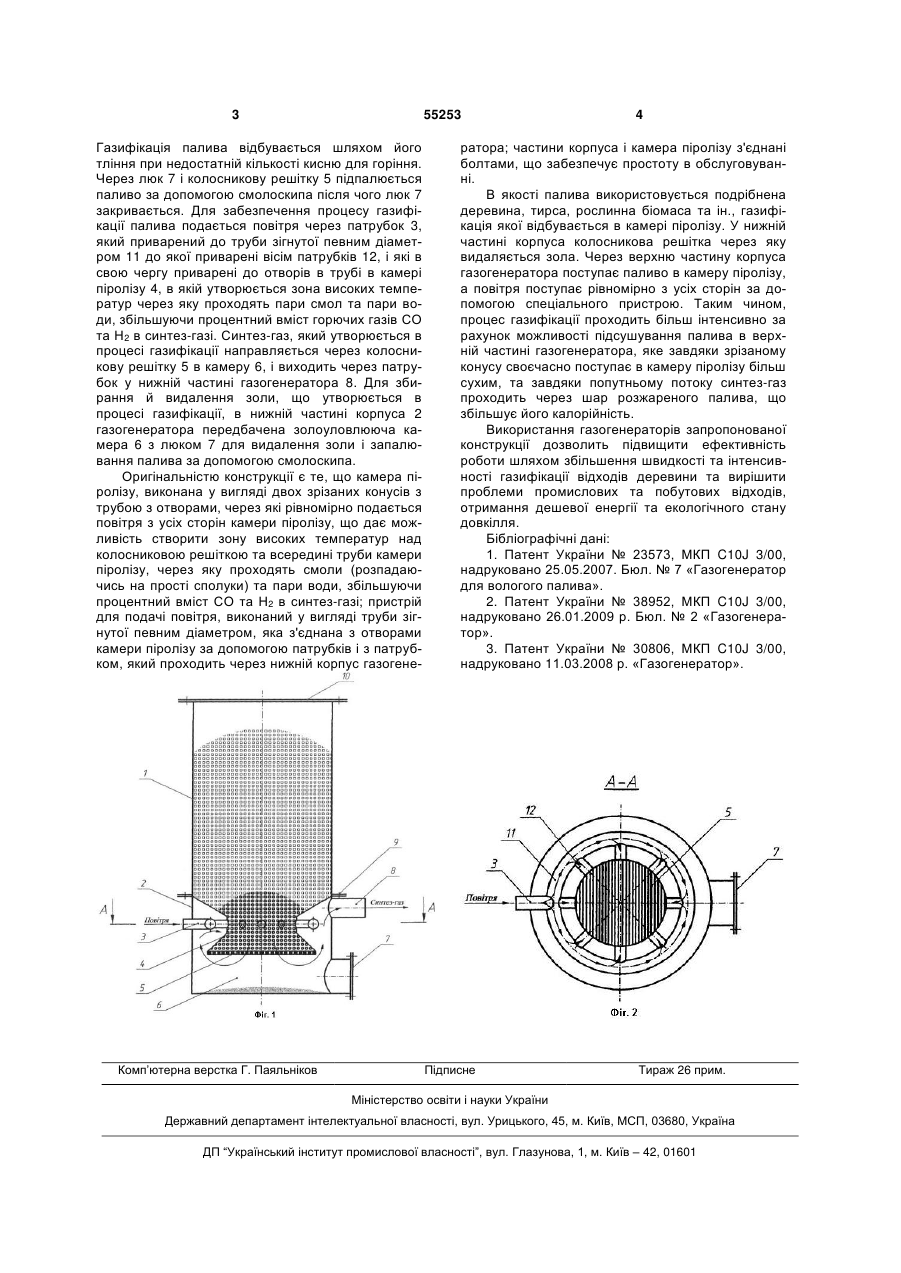

Газогенератор попутного потоку, який містить корпус, камеру піролізу палива у вигляді труби з отворами між двома зрізаними конусами, концент 3 55253 Газифікація палива відбувається шляхом його тління при недостатній кількості кисню для горіння. Через люк 7 і колосникову решітку 5 підпалюється паливо за допомогою смолоскипа після чого люк 7 закривається. Для забезпечення процесу газифікації палива подається повітря через патрубок 3, який приварений до труби зігнутої певним діаметром 11 до якої приварені вісім патрубків 12, і які в свою чергу приварені до отворів в трубі в камері піролізу 4, в якій утворюється зона високих температур через яку проходять пари смол та пари води, збільшуючи процентний вміст горючих газів СО та Н2 в синтез-газі. Синтез-газ, який утворюється в процесі газифікації направляється через колосникову решітку 5 в камеру 6, і виходить через патрубок у нижній частині газогенератора 8. Для збирання й видалення золи, що утворюється в процесі газифікації, в нижній частині корпуса 2 газогенератора передбачена золоуловлююча камера 6 з люком 7 для видалення золи і запалювання палива за допомогою смолоскипа. Оригінальністю конструкції є те, що камера піролізу, виконана у вигляді двох зрізаних конусів з трубою з отворами, через які рівномірно подається повітря з усіх сторін камери піролізу, що дає можливість створити зону високих температур над колосниковою решіткою та всередині труби камери піролізу, через яку проходять смоли (розпадаючись на прості сполуки) та пари води, збільшуючи процентний вміст СО та Н2 в синтез-газі; пристрій для подачі повітря, виконаний у вигляді труби зігнутої певним діаметром, яка з'єднана з отворами камери піролізу за допомогою патрубків і з патрубком, який проходить через нижній корпус газогене Комп’ютерна верстка Г. Паяльніков 4 ратора; частини корпуса і камера піролізу з'єднані болтами, що забезпечує простоту в обслуговуванні. В якості палива використовується подрібнена деревина, тирса, рослинна біомаса та ін., газифікація якої відбувається в камері піролізу. У нижній частині корпуса колосникова решітка через яку видаляється зола. Через верхню частину корпуса газогенератора поступає паливо в камеру піролізу, а повітря поступає рівномірно з усіх сторін за допомогою спеціального пристрою. Таким чином, процес газифікації проходить більш інтенсивно за рахунок можливості підсушування палива в верхній частині газогенератора, яке завдяки зрізаному конусу своєчасно поступає в камеру піролізу більш сухим, та завдяки попутньому потоку синтез-газ проходить через шар розжареного палива, що збільшує його калорійність. Використання газогенераторів запропонованої конструкції дозволить підвищити ефективність роботи шляхом збільшення швидкості та інтенсивності газифікації відходів деревини та вирішити проблеми промислових та побутових відходів, отримання дешевої енергії та екологічного стану довкілля. Бібліографічні дані: 1. Патент України № 23573, МКП C10J 3/00, надруковано 25.05.2007. Бюл. № 7 «Газогенератор для вологого палива». 2. Патент України № 38952, МКП C10J 3/00, надруковано 26.01.2009 р. Бюл. № 2 «Газогенератор». 3. Патент України № 30806, МКП C10J 3/00, надруковано 11.03.2008 р. «Газогенератор». Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
