Газогенератор для вологого палива

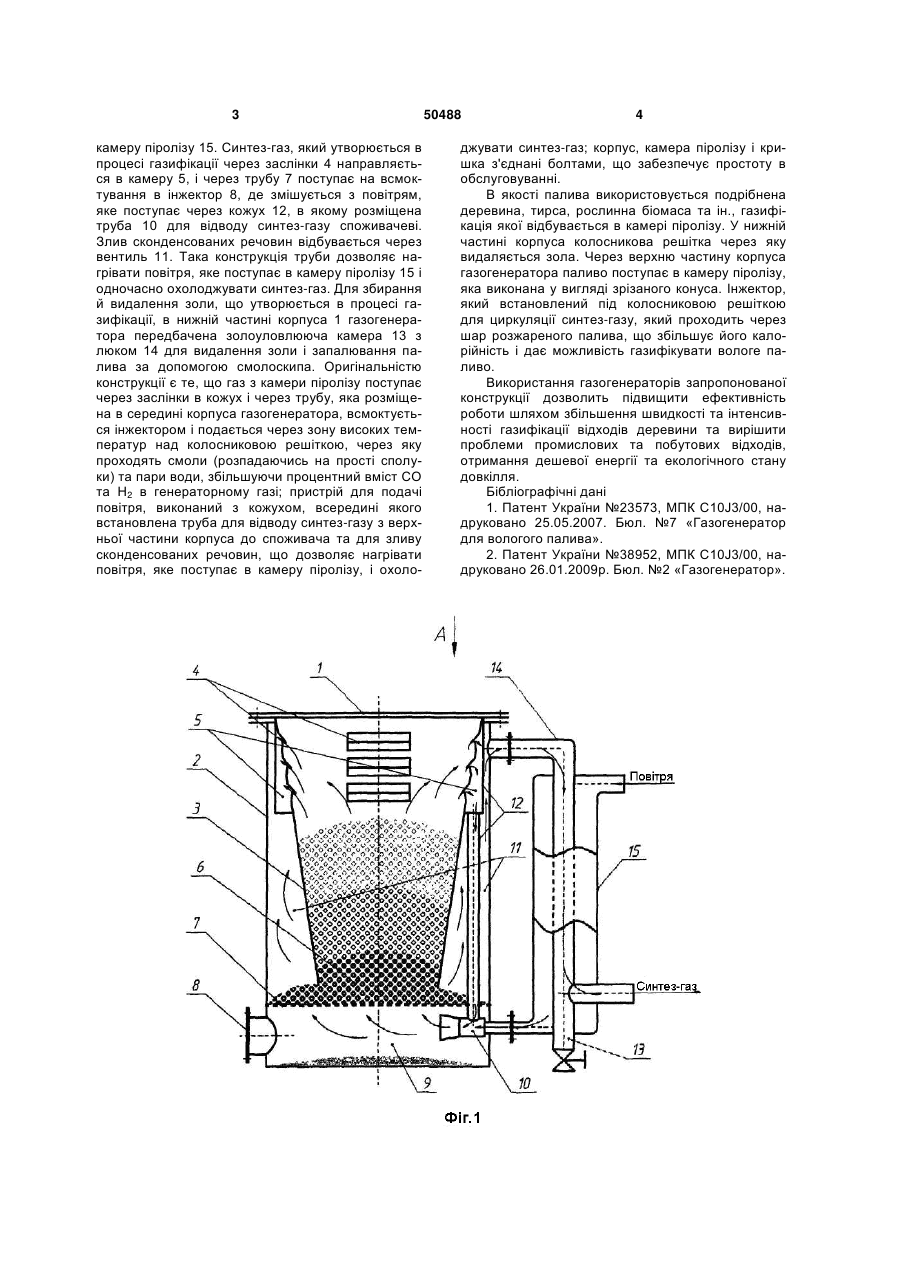

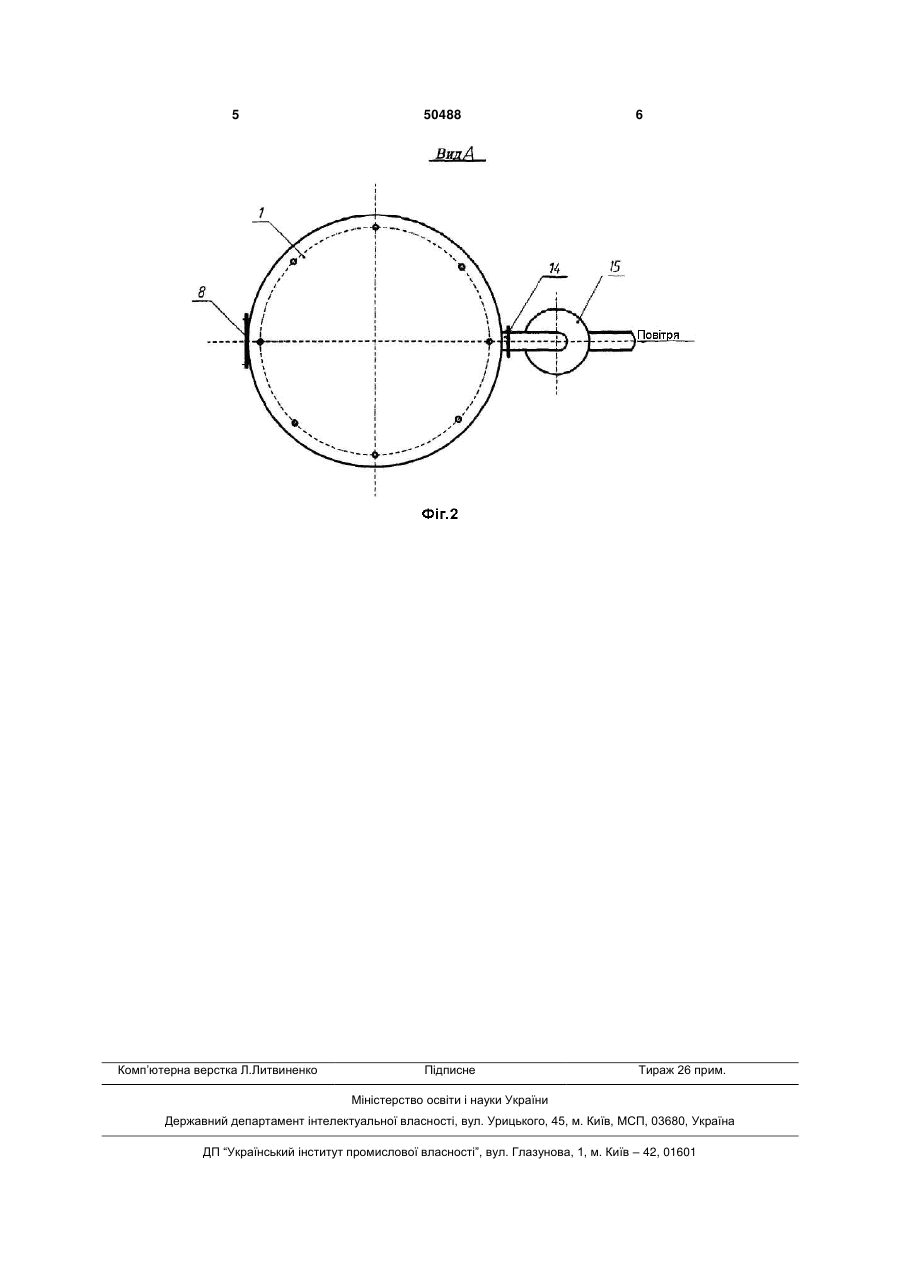

Газогенератор для вологого палива, який включає в себе корпус, камеру піролізу палива у вигляді зрізаного конуса, концентрично розміщено 3 камеру піролізу 15. Синтез-газ, який утворюється в процесі газифікації через заслінки 4 направляється в камеру 5, і через трубу 7 поступає на всмоктування в інжектор 8, де змішується з повітрям, яке поступає через кожух 12, в якому розміщена труба 10 для відводу синтез-газу споживачеві. Злив сконденсованих речовин відбувається через вентиль 11. Така конструкція труби дозволяє нагрівати повітря, яке поступає в камеру піролізу 15 і одночасно охолоджувати синтез-газ. Для збирання й видалення золи, що утворюється в процесі газифікації, в нижній частині корпуса 1 газогенератора передбачена золоуловлююча камера 13 з люком 14 для видалення золи і запалювання палива за допомогою смолоскипа. Оригінальністю конструкції є те, що газ з камери піролізу поступає через заслінки в кожух і через трубу, яка розміщена в середині корпуса газогенератора, всмоктується інжектором і подається через зону високих температур над колосниковою решіткою, через яку проходять смоли (розпадаючись на прості сполуки) та пари води, збільшуючи процентний вміст СО та Н2 в генераторному газі; пристрій для подачі повітря, виконаний з кожухом, всередині якого встановлена труба для відводу синтез-газу з верхньої частини корпуса до споживача та для зливу сконденсованих речовин, що дозволяє нагрівати повітря, яке поступає в камеру піролізу, і охоло 50488 4 джувати синтез-газ; корпус, камера піролізу і кришка з'єднані болтами, що забезпечує простоту в обслуговуванні. В якості палива використовується подрібнена деревина, тирса, рослинна біомаса та ін., газифікація якої відбувається в камері піролізу. У нижній частині корпуса колосникова решітка через яку видаляється зола. Через верхню частину корпуса газогенератора паливо поступає в камеру піролізу, яка виконана у вигляді зрізаного конуса. Інжектор, який встановлений під колосниковою решіткою для циркуляції синтез-газу, який проходить через шар розжареного палива, що збільшує його калорійність і дає можливість газифікувати вологе паливо. Використання газогенераторів запропонованої конструкції дозволить підвищити ефективність роботи шляхом збільшення швидкості та інтенсивності газифікації відходів деревини та вирішити проблеми промислових та побутових відходів, отримання дешевої енергії та екологічного стану довкілля. Бібліографічні дані 1. Патент України №23573, МПК C10J3/00, надруковано 25.05.2007. Бюл. №7 «Газогенератор для вологого палива». 2. Патент України №38952, МПК C10J3/00, надруковано 26.01.2009р. Бюл. №2 «Газогенератор». 5 Комп’ютерна верстка Л.Литвиненко 50488 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
