Газогенератор для вологого палива

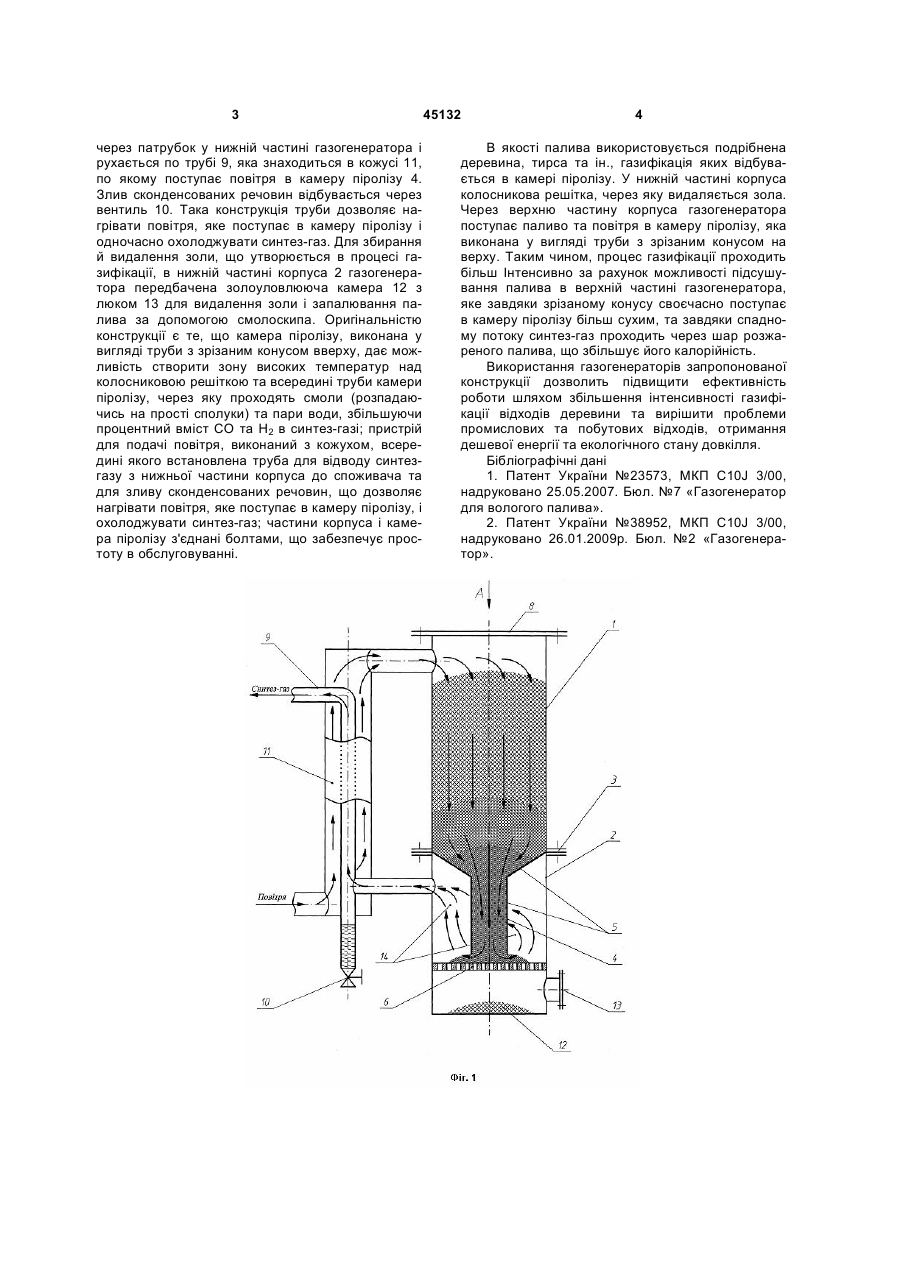

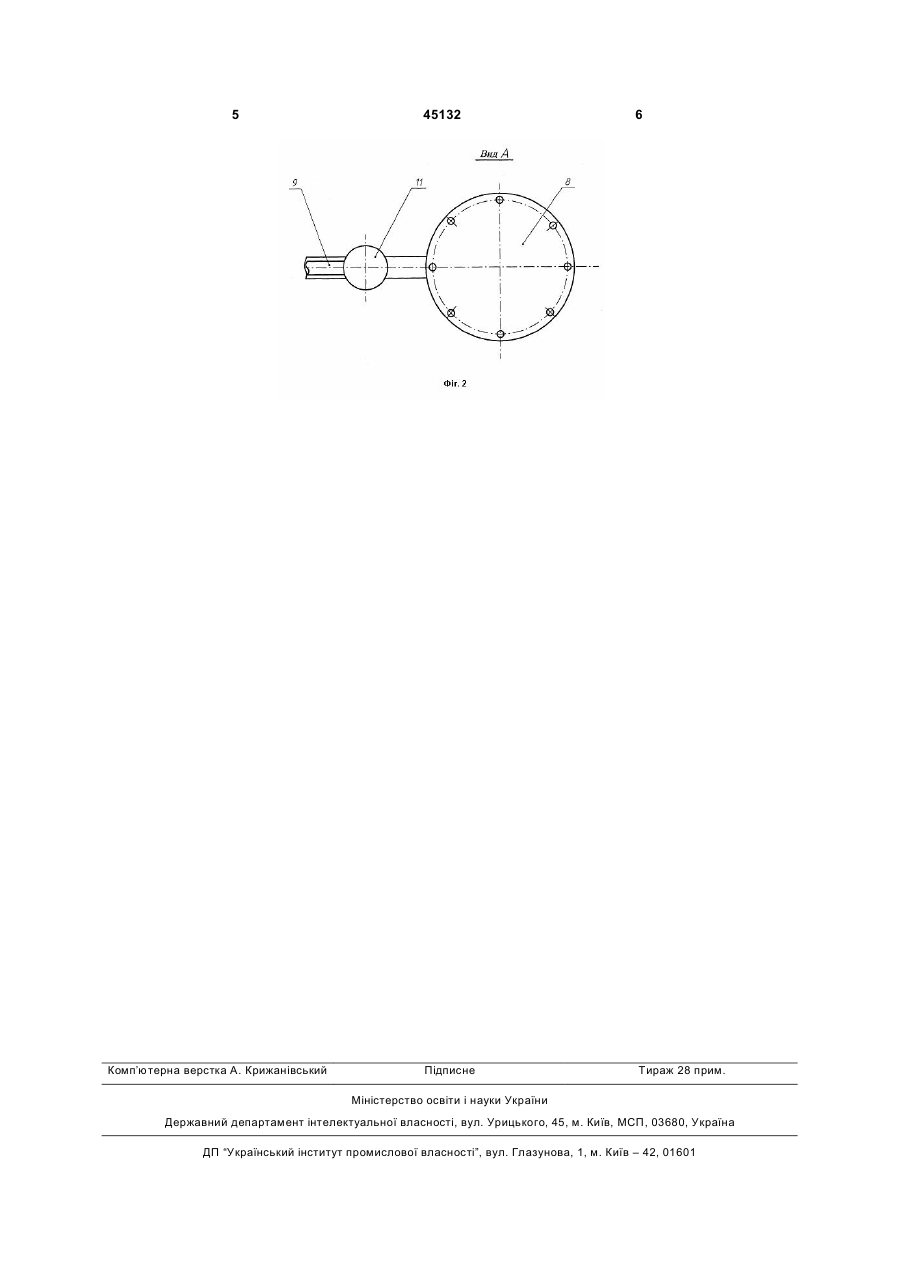

Газогенератор для вологого палива, який включає в себе корпус, камеру піролізу палива у вигляді зрізаного конуса та труби, концентрично 3 через патрубок у нижній частині газогенератора і рухається по трубі 9, яка знаходиться в кожусі 11, по якому поступає повітря в камеру піролізу 4. Злив сконденсованих речовин відбувається через вентиль 10. Така конструкція труби дозволяє нагрівати повітря, яке поступає в камеру піролізу і одночасно охолоджувати синтез-газ. Для збирання й видалення золи, що утворюється в процесі газифікації, в нижній частині корпуса 2 газогенератора передбачена золоуловлююча камера 12 з люком 13 для видалення золи і запалювання палива за допомогою смолоскипа. Оригінальністю конструкції є те, що камера піролізу, виконана у вигляді труби з зрізаним конусом вверху, дає можливість створити зону високих температур над колосниковою решіткою та всередині труби камери піролізу, через яку проходять смоли (розпадаючись на прості сполуки) та пари води, збільшуючи процентний вміст СО та Н2 в синтез-газі; пристрій для подачі повітря, виконаний з кожухом, всередині якого встановлена труба для відводу синтезгазу з нижньої частини корпуса до споживача та для зливу сконденсованих речовин, що дозволяє нагрівати повітря, яке поступає в камеру піролізу, і охолоджувати синтез-газ; частини корпуса і камера піролізу з'єднані болтами, що забезпечує простоту в обслуговуванні. 45132 4 В якості палива використовується подрібнена деревина, тирса та ін., газифікація яких відбувається в камері піролізу. У нижній частині корпуса колосникова решітка, через яку видаляється зола. Через верхню частину корпуса газогенератора поступає паливо та повітря в камеру піролізу, яка виконана у вигляді труби з зрізаним конусом на верху. Таким чином, процес газифікації проходить більш Інтенсивно за рахунок можливості підсушування палива в верхній частині газогенератора, яке завдяки зрізаному конусу своєчасно поступає в камеру піролізу більш сухим, та завдяки спадному потоку синтез-газ проходить через шар розжареного палива, що збільшує його калорійність. Використання газогенераторів запропонованої конструкції дозволить підвищити ефективність роботи шляхом збільшення інтенсивності газифікації відходів деревини та вирішити проблеми промислових та побутових відходів, отримання дешевої енергії та екологічного стану довкілля. Бібліографічні дані 1. Патент України №23573, МКП C10J 3/00, надруковано 25.05.2007. Бюл. №7 «Газогенератор для вологого палива». 2. Патент України №38952, МКП C10J 3/00, надруковано 26.01.2009р. Бюл. №2 «Газогенератор». 5 Комп’ютерна верстка А. Крижанівський 45132 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
