Генераторний сенсор

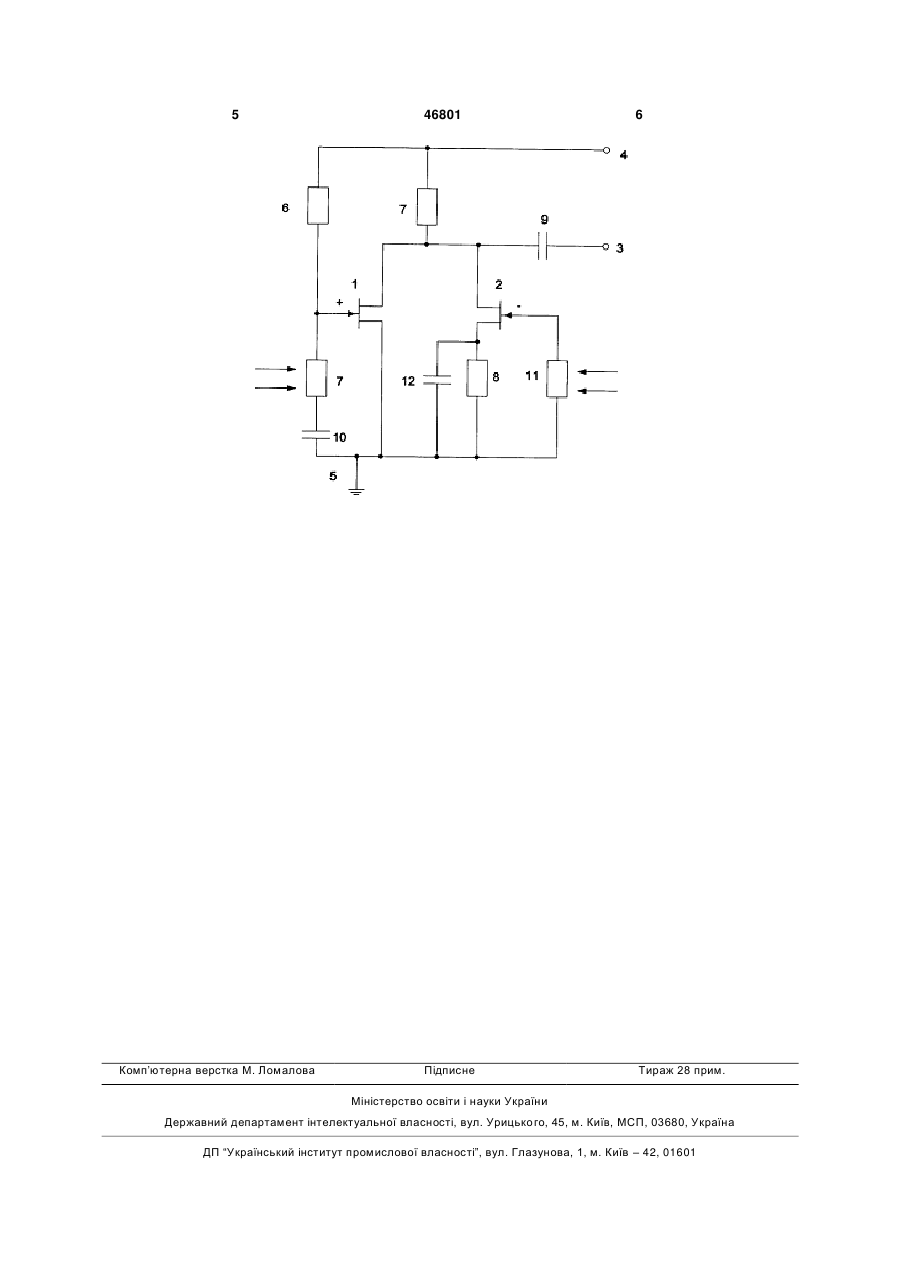

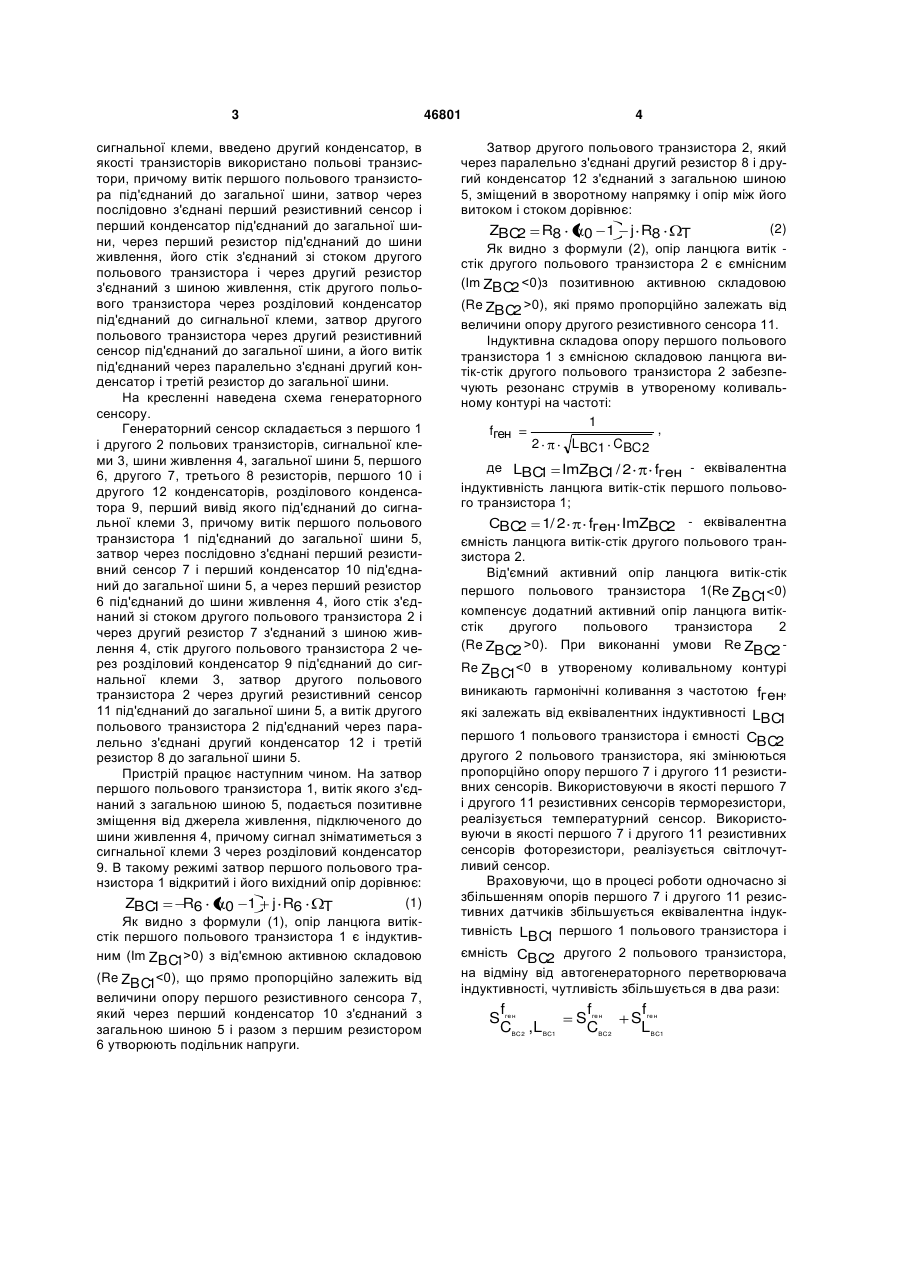

Генераторний сенсор, який складається з першого і другого транзисторів, сигнальної клеми, шини живлення, загальної шини, першого, другого, третього резисторів, конденсатора та розділового конденсатора, перший вивід якого під'єднаний до сигнальної клеми, який відрізняється тим, що в нього введено другий конденсатор, як транзистори 3 сигнальної клеми, введено другий конденсатор, в якості транзисторів використано польові транзистори, причому витік першого польового транзистора під'єднаний до загальної шини, затвор через послідовно з'єднані перший резистивний сенсор і перший конденсатор під'єднаний до загальної шини, через перший резистор під'єднаний до шини живлення, його стік з'єднаний зі стоком другого польового транзистора і через другий резистор з'єднаний з шиною живлення, стік другого польового транзистора через розділовий конденсатор під'єднаний до сигнальної клеми, затвор другого польового транзистора через другий резистивний сенсор під'єднаний до загальної шини, а його витік під'єднаний через паралельно з'єднані другий конденсатор і третій резистор до загальної шини. На кресленні наведена схема генераторного сенсору. Генераторний сенсор складається з першого 1 і другого 2 польових транзисторів, сигнальної клеми 3, шини живлення 4, загальної шини 5, першого 6, другого 7, третього 8 резисторів, першого 10 і другого 12 конденсаторів, розділового конденсатора 9, перший вивід якого під'єднаний до сигнальної клеми 3, причому витік першого польового транзистора 1 під'єднаний до загальної шини 5, затвор через послідовно з'єднані перший резистивний сенсор 7 і перший конденсатор 10 під'єднаний до загальної шини 5, а через перший резистор 6 під'єднаний до шини живлення 4, його стік з'єднаний зі стоком другого польового транзистора 2 і через другий резистор 7 з'єднаний з шиною живлення 4, стік другого польового транзистора 2 через розділовий конденсатор 9 під'єднаний до сигнальної клеми 3, затвор другого польового транзистора 2 через другий резистивний сенсор 11 під'єднаний до загальної шини 5, а витік другого польового транзистора 2 під'єднаний через паралельно з'єднані другий конденсатор 12 і третій резистор 8 до загальної шини 5. Пристрій працює наступним чином. На затвор першого польового транзистора 1, витік якого з'єднаний з загальною шиною 5, подається позитивне зміщення від джерела живлення, підключеного до шини живлення 4, причому сигнал зніматиметься з сигнальної клеми 3 через розділовий конденсатор 9. В такому режимі затвор першого польового транзистора 1 відкритий і його вихідний опір дорівнює: (1) ZBC R6 1 0 1 j R6 T Як видно з формули (1), опір ланцюга витікстік першого польового транзистора 1 є індуктивним (Im ZBC >0) з від'ємною активною складовою 1 (Re ZBC
