Перетворювач постійної напруги з трифазним мостовим випрямлячем
Номер патенту: 55283
Опубліковано: 10.12.2010
Формула / Реферат
Перетворювач постійної напруги з трифазним мостовим випрямлячем, що містить трансформатор, підключений до вхідної мережі постійного струму через керовані напівпровідникові ключі, з'єднані за мостовою схемою, а до вихідної - через напівпровідниковий випрямляч та згладжуючий індуктивно-ємнісний фільтр, між фільтром та навантаженням ввімкнено паралельну демпфіруючу ланку, який відрізняється тим, що перетворювач постійної напруги з трифазним мостовим випрямлячем складається з трифазного трансформатора, первинні обмотки якого підключені до мережі постійного струму через керовані напівпровідникові ключі, а до вторинних обмоток підключений трифазний некерований мостовий випрямляч з індуктивно-ємнісним фільтром.
Текст

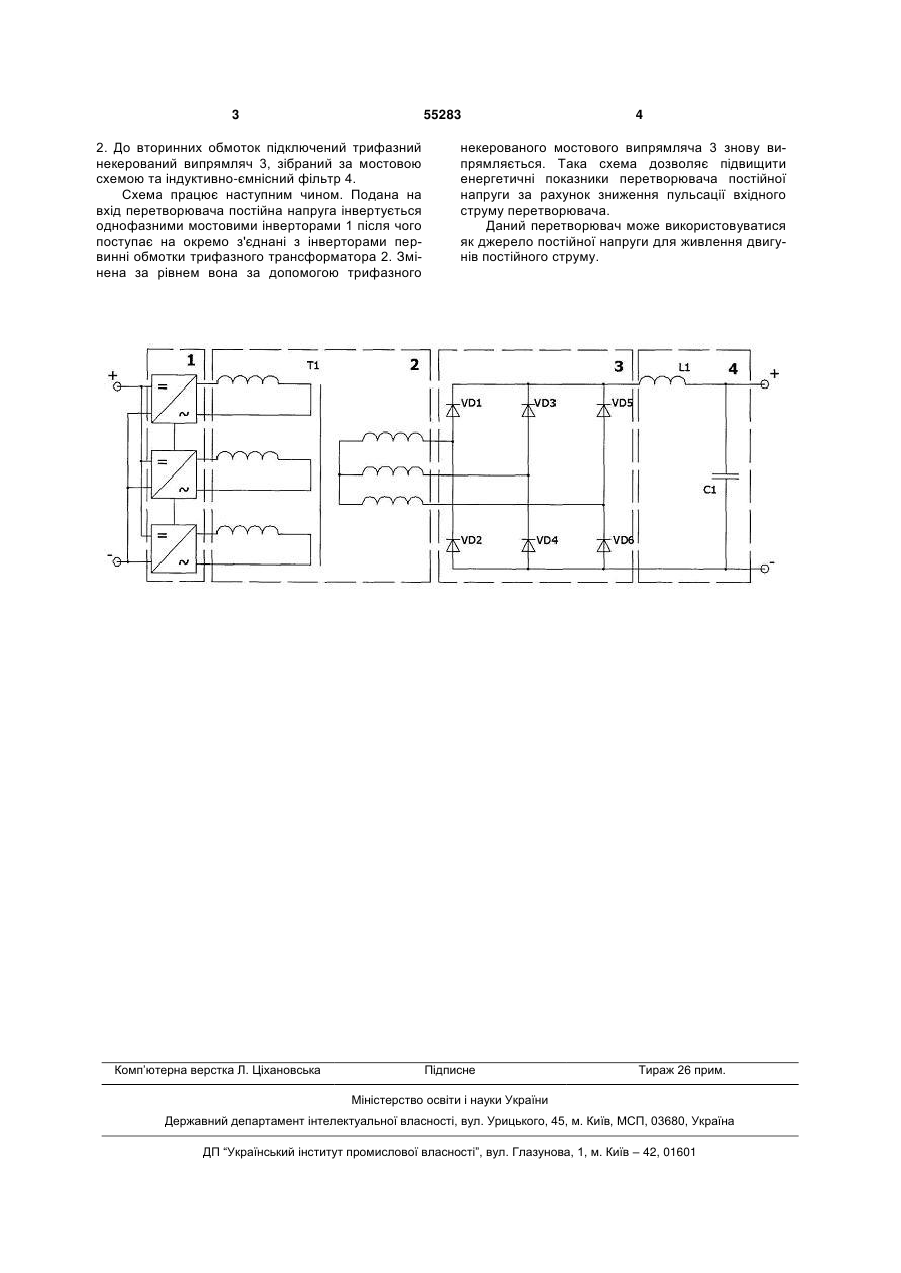

Перетворювач постійної напруги з трифазним мостовим випрямлячем, що містить трансформатор, підключений до вхідної мережі постійного струму через керовані напівпровідникові ключі, 3 55283 2. До вторинних обмоток підключений трифазний некерований випрямляч 3, зібраний за мостовою схемою та індуктивно-ємнісний фільтр 4. Схема працює наступним чином. Подана на вхід перетворювача постійна напруга інвертується однофазними мостовими інверторами 1 після чого поступає на окремо з'єднані з інверторами первинні обмотки трифазного трансформатора 2. Змінена за рівнем вона за допомогою трифазного Комп’ютерна верстка Л. Ціхановська 4 некерованого мостового випрямляча 3 знову випрямляється. Така схема дозволяє підвищити енергетичні показники перетворювача постійної напруги за рахунок зниження пульсації вхідного струму перетворювача. Даний перетворювач може використовуватися як джерело постійної напруги для живлення двигунів постійного струму. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDc-to-dc converter with three-phase bridge rectifier
Автори англійськоюMukha Andrii Mykolaiovych, Bondarenko Yurii Serhiiovych
Назва патенту російськоюПреобразователь постоянного напряжения с трехфазным мостовым выпрямителем
Автори російськоюMyxa Андрей Николаевич, Бондаренко Юрий Сергеевич
МПК / Мітки
МПК: H02M 3/24
Мітки: випрямлячем, напруги, мостовим, трифазним, перетворювач, постійної
