Клапан клапанної тарілки масообмінної колони
Номер патенту: 55343
Опубліковано: 10.12.2010
Автори: Остріков Володимир Володимирович, Мікульонок Ігор Олегович
Формула / Реферат
1. Клапан клапанної тарілки масообмінної колони, що містить диск, оснащений пластинчастими напрямними з обмежувачами його підйому, який відрізняється тим, що диск виконано із зубчастою відбортовкою, спрямованою в бік пластинчастих напрямних.
2. Клапан за п. 1, який відрізняється тим, що бокові поверхні кожної пластинчастої напрямної виконано зубчастими, а саму пластинчасту напрямну - увігнутою по її ширині до центра диска.
Текст

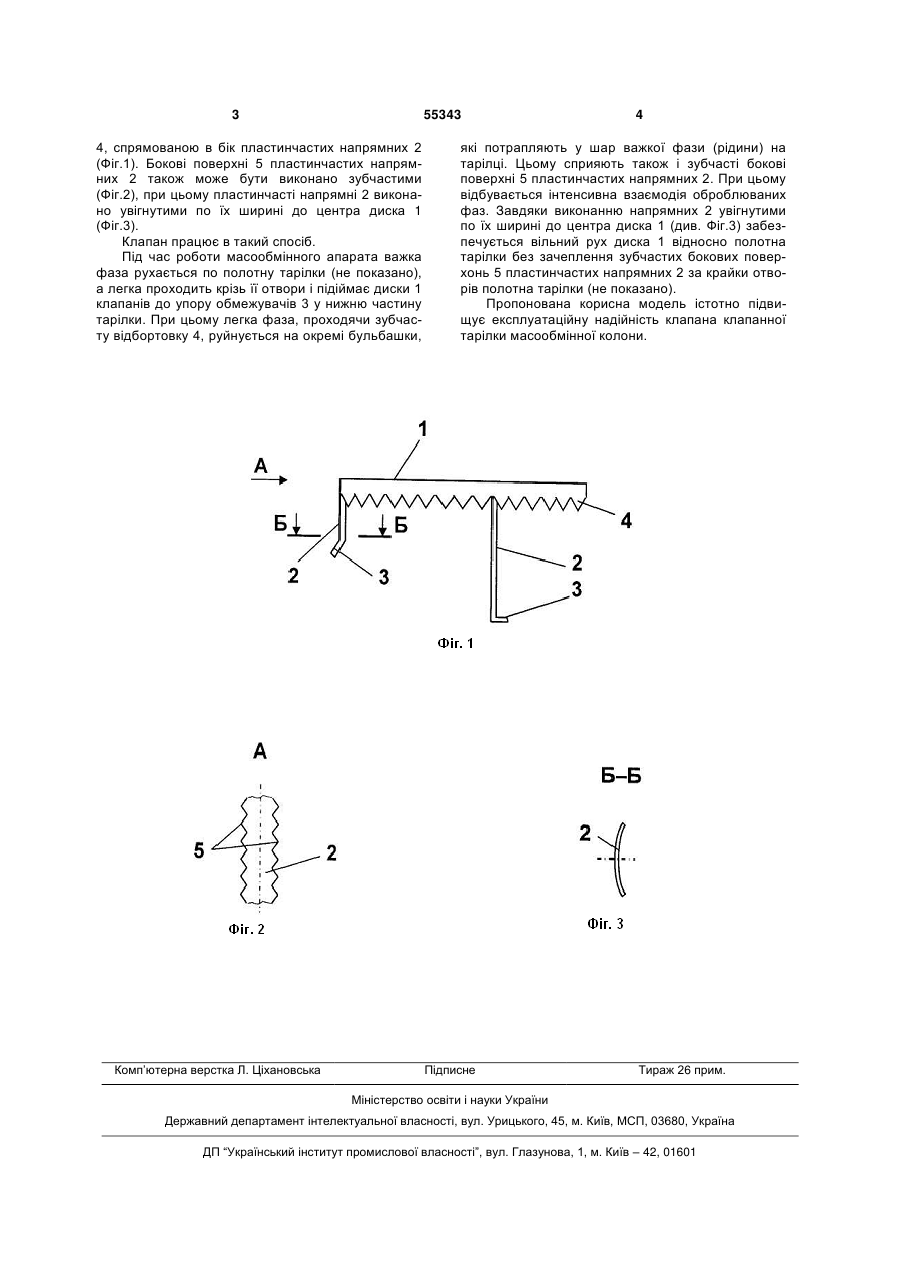

1. Клапан клапанної тарілки масообмінної колони, що містить диск, оснащений пластинчастими 3 55343 4, спрямованою в бік пластинчастих напрямних 2 (Фіг.1). Бокові поверхні 5 пластинчастих напрямних 2 також може бути виконано зубчастими (Фіг.2), при цьому пластинчасті напрямні 2 виконано увігнутими по їх ширині до центра диска 1 (Фіг.3). Клапан працює в такий спосіб. Під час роботи масообмінного апарата важка фаза рухається по полотну тарілки (не показано), а легка проходить крізь її отвори і підіймає диски 1 клапанів до упору обмежувачів 3 у нижню частину тарілки. При цьому легка фаза, проходячи зубчасту відбортовку 4, руйнується на окремі бульбашки, Комп’ютерна верстка Л. Ціхановська 4 які потрапляють у шар важкої фази (рідини) на тарілці. Цьому сприяють також і зубчасті бокові поверхні 5 пластинчастих напрямних 2. При цьому відбувається інтенсивна взаємодія оброблюваних фаз. Завдяки виконанню напрямних 2 увігнутими по їх ширині до центра диска 1 (див. Фіг.3) забезпечується вільний рух диска 1 відносно полотна тарілки без зачеплення зубчастих бокових поверхонь 5 пластинчастих напрямних 2 за крайки отворів полотна тарілки (не показано). Пропонована корисна модель істотно підвищує експлуатаційну надійність клапана клапанної тарілки масообмінної колони. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюValve of plate of mass transfer column
Автори англійськоюMikulionok Ihor Olehovych, Ostrikov Volodymyr Volodymyrovych
Назва патенту російськоюКлапан клапанной тарелки массообменной колонны
Автори російськоюМикуленок Игорь Олегович, Остриков Владимир Владимирович
МПК / Мітки
МПК: B01D 3/20
Мітки: колони, клапанної, масообмінної, тарілки, клапан
