Безвідвальний віброплуг

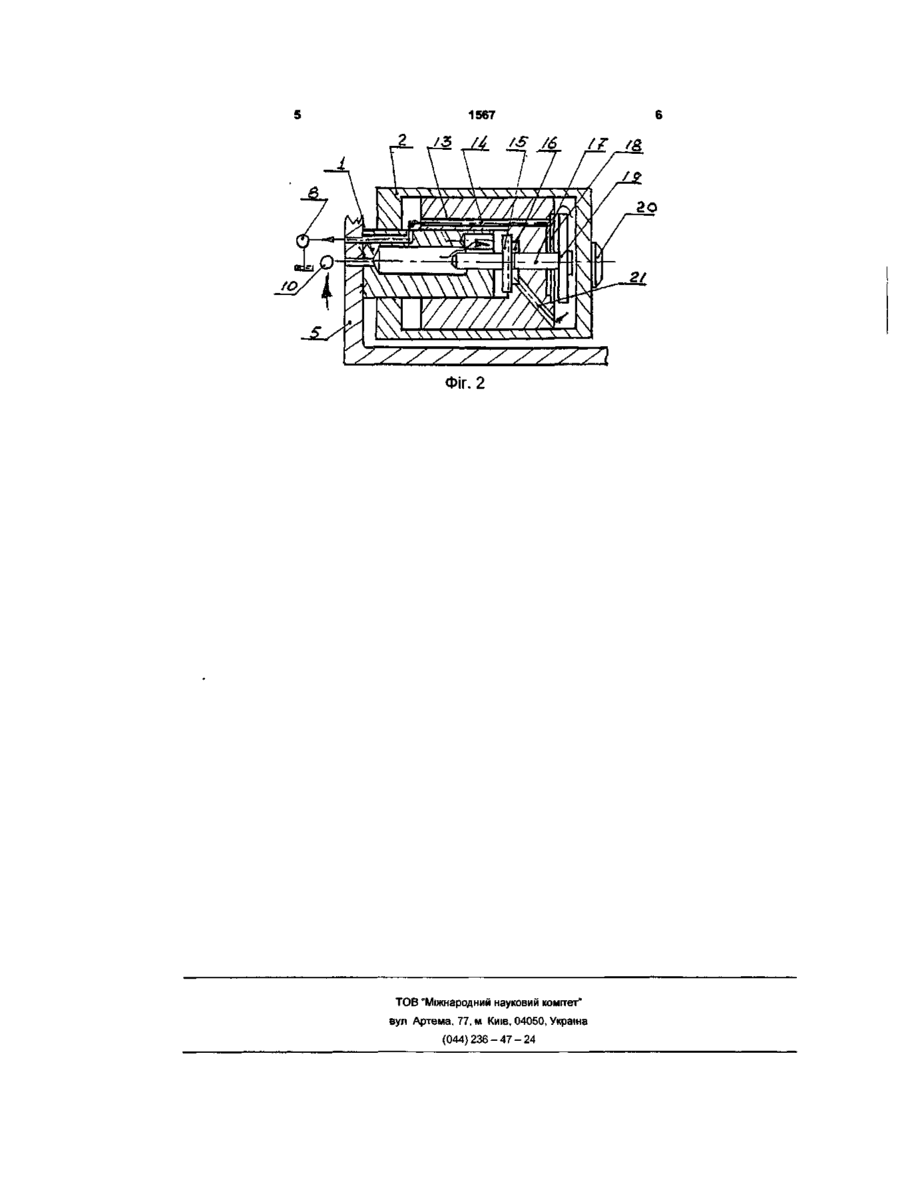

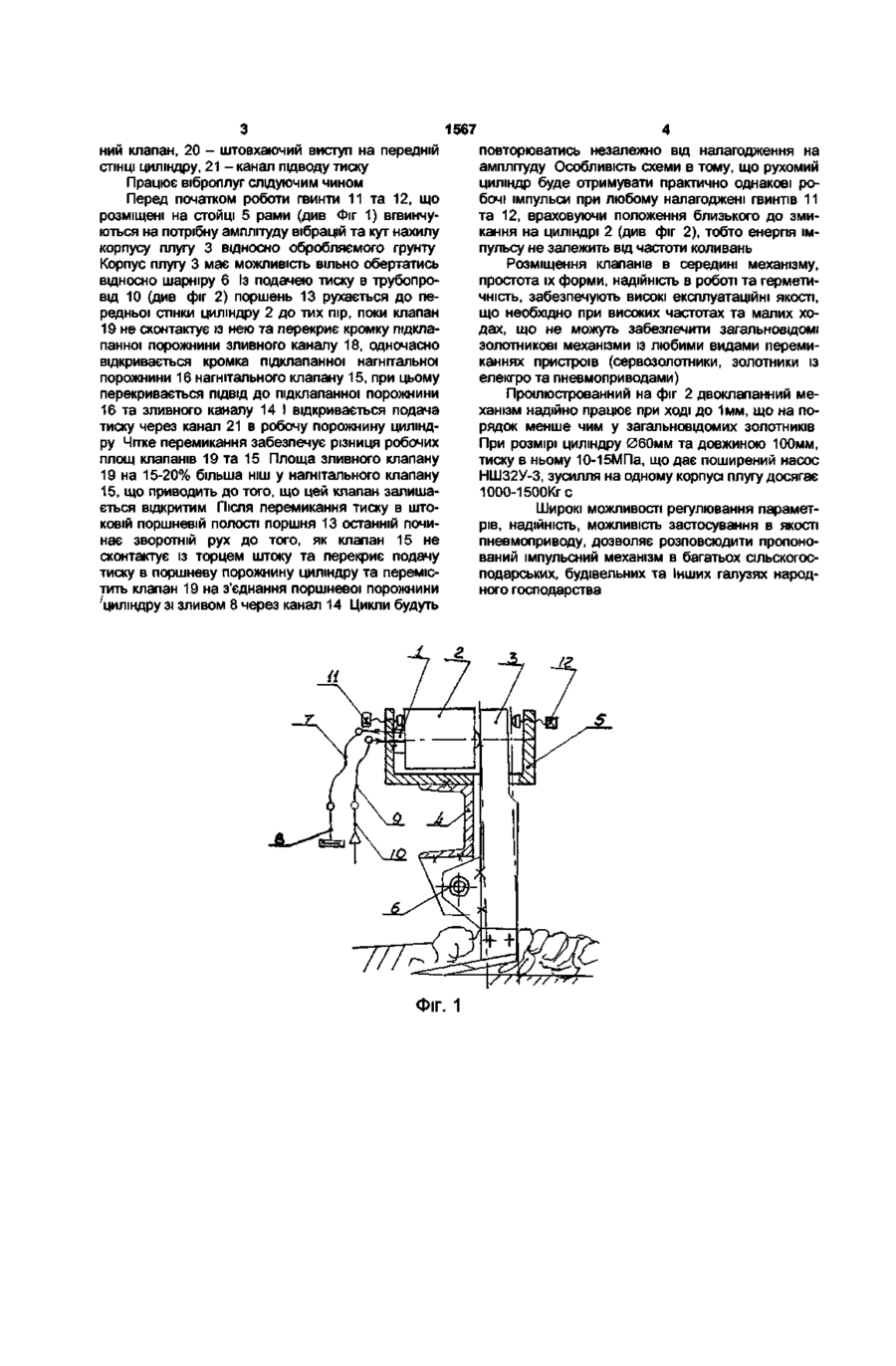

Безвщвальний віброплуг, що містить корпус, який коливається відносно рами під дією робочого механізму, який відрізняється тим, що як робочий механізм застосовують гідравлічний циліндр, шток робочого циліндра жорстко закріплений на рамі, а поршень та циліндр вільно переміщаються на штоці, причому передня стінка поршня має робочі сідла та канали розподілу двох тарілчастих клапанів подачі тиску та зливу в безштоковій порожнині циліндра, робоча площа клапана нагнітання на 15 20% менша ніж у зливного клапана, стебло нагнітального клапана розміщено в передньому торці штока, а зливного - в передній СТІНЦІ поршня, клапани постійно контактують один із одним на осі та із торцем штока при переключенні на злив штокової порожнини циліндра та із передньою стінкою циліндра при з'єднанні її із робочим тиском, а штокова порожнина циліндра постійно з'єднана зі зливом Корисна модель належить до сільскогосподарского машинобудування, до машин передпосівної обробки та інших операцій, пов'язаних із ропушуванням та підняттям ґрунтового пласту без його перевертання (викопочні машини) Безвщвальний віброплуг пропонується для здійснення нових технологій грунтообробки, наприклад, ВІДПОВІДНО до авторского свідоцтва 1561855 клас А 01 В 79/00, коли ніж, що розташований під малим кутом нахилу, спочатку підіймає пласт, а потім скидає його без перевертання із оптимальної висоти - 12-16см на дно борозни Відомий ВИКОПОЧНИЙ плуг, що підіймає та розпушує ґрунтовий пласт із допомогою вібрацій, описаний в журналі "Трактори и с/х машиностроение" № 4 за 1984 рік, crop 19,20 мал 5 Суттєвим його недоліком є мала енергія та експлуатаційна СТІЙКІСТЬ електромагніту та всієї установки вібропереміщень, трудність розміщення віброударного обладнання під рівнем поверхні обробляємого ґрунту, що практично не дозволяє працювати на вологому ґрунті Цей плуг приймаємо за прототип міщення не залежать ситуаційно від положення циліндру, штокова полость постійно з'єднана зі зливом, що дозволяє практично уникнути витоку робочої рідини зовні, поперемінне з'єднання безштокової робочої порожнини циліндру виконають два тарільчастих клапани, робочі сідла яких розміщені на передній СТІНЦІ поршня Для компактності, стебло нагнітального клапану входить в торець штоку, а зливного клапану в передню стінку поршня із метою автоматичної фіксації клапанів в крайньому положенні, робоча площа нагнітального клапану на 15-20% менша чім у зливного Перелік ілюстрацій Фіг 1 - схема корпусу плугу із пдромеханізмом Фіг 2 - схема гідравлічного механізму На фіг 1 показано 1 - шток, 2 - рухомий циліндр, 3 - корпус плугу, 4-рама, 5 - стойка кріплення штоку, 6 - шарнір повороту корпусу, 7 - рукав зливу, 8 - злив в бак, 9 - рукав підводу тиску, 10 - подача тиску від насосу приводу, 11,12- гвинти регулювання величини та місця ходу верхньої частини корпусу На фіг 2 показано 1 - шток, 2 - рухомий циліндр, 5 - стойка кріплення штоку, 8 - злив в бак приводу, 10 - подача тиску від насосу, 13 - поршень, 14-зливний канал, 15-нагнІтальний клапан, 16 - пщклапанна порожнина нагнітального клапану, 17 - стебло зливного клапану, 18 - кромка підклапанної порожнини зливного клапану, 19 - злив Суть корисної моделі в тому, що замість електромагнітного приводу для коливань корпусу плугу застосовується пдромеханізм із приводом від насосу, що мають всі сучасні трактори, і в якому шток жорстко з'єднаний із рамою, а на штоці вільно переміщається поршень гідроциліндру робочих переміщень (коливань) завдяки чому робочі пере 1 CD Ю 1567 ний клапан, 20 - штовхаючий виступ на передній СТІНЦІ циліндру, 21 - канал підводу тиску Працює віброплуг слідуючим чином Перед початком роботи гвинти 11 та 12, що розміщені на стой ці 5 рами (див Фіг 1) вгвинчуються на потрібну амплітуду вібрацій та кут нахилу корпусу плугу 3 відносно обробляємого грунту Корпус плугу 3 має можливість вільно обертатись відносно шарніру 6 Із подачею тиску в трубопровід 10 (див фіг 2) поршень 13 рухається до передньої стінки циліндру 2 до тих пір, поки клапан 19 не сконтактує із нею та перекриє кромку підклапанної порожнини зливного каналу 18, одночасно відкривається кромка підклапанної нагнітальної порожнини 16 нагнітального клапану 15, при цьому перекривається ПІДВІД ДО підклапанної порожнини 16 та зливного каналу 14 І відкривається подача тиску через канал 21 в робочу порожнину циліндру Чітке перемикання забезпечує різниця робочих площ клапанів 19 та 15 Площа зливного клапану 19 на 15-20% більша ніш у нагнітального клапану 15, що приводить до того, що цей клапан залишається відкритим Після перемикання тиску в штоковій поршневій полості поршня 13 останній починає зворотній рух до того, як клапан 15 не сконтактує із торцем штоку та перекриє подачу тиску в поршневу порожнину циліндру та перемістить клапан 19 на з'єднання поршневої порожнини циліндру зі зливом 8 через канал 14 Цикли будуть іі Фіг. 1 повторюватись незалежно від налагодження на амплітуду Особливість схеми в тому, що рухомий циліндр буде отримувати практично однакові робочі імпульси при любому налагоджені гвинтів 11 та 12, враховуючи положення близького до змикання на циліндрі 2 (див фіг 2), тобто енергія імпульсу не залежить від частоти коливань Розміщення клапанів в середині механізму, простота їх форми, надійність в роботі та герметичність, забезпечують високі експлуатаційні якості, що необхідно при високих частотах та малих ходах, що не можуть забезпечити загальновідомі золотникові механізми із любими видами перемиканнях пристроїв (сервозолотники, золотники із елекгро та пневмоприводами) Проілюстрованний на фіг 2 двоклапанний механізм надійно працює при ході до 1мм, що на порядок менше чим у загальновідомих золотників При розмірі циліндру 060мм та довжиною 100мм, тиску в ньому 10-15МПа, що дає поширений насос НШ32У-3, зусилля на одному корпусі плугу досягає 1000-1500КГС Широкі можливості регулювання параметрів, надійність, можливість застосування в якості пневмоприводу, дозволяє розповсюдити пропонований імпульсний механізм в багатьох сільскогосподарських, будівельних та Інших галузях народного господарства 1567 2 /З Фіг. 2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
