Безвідвальний віброплуг-розпушувач

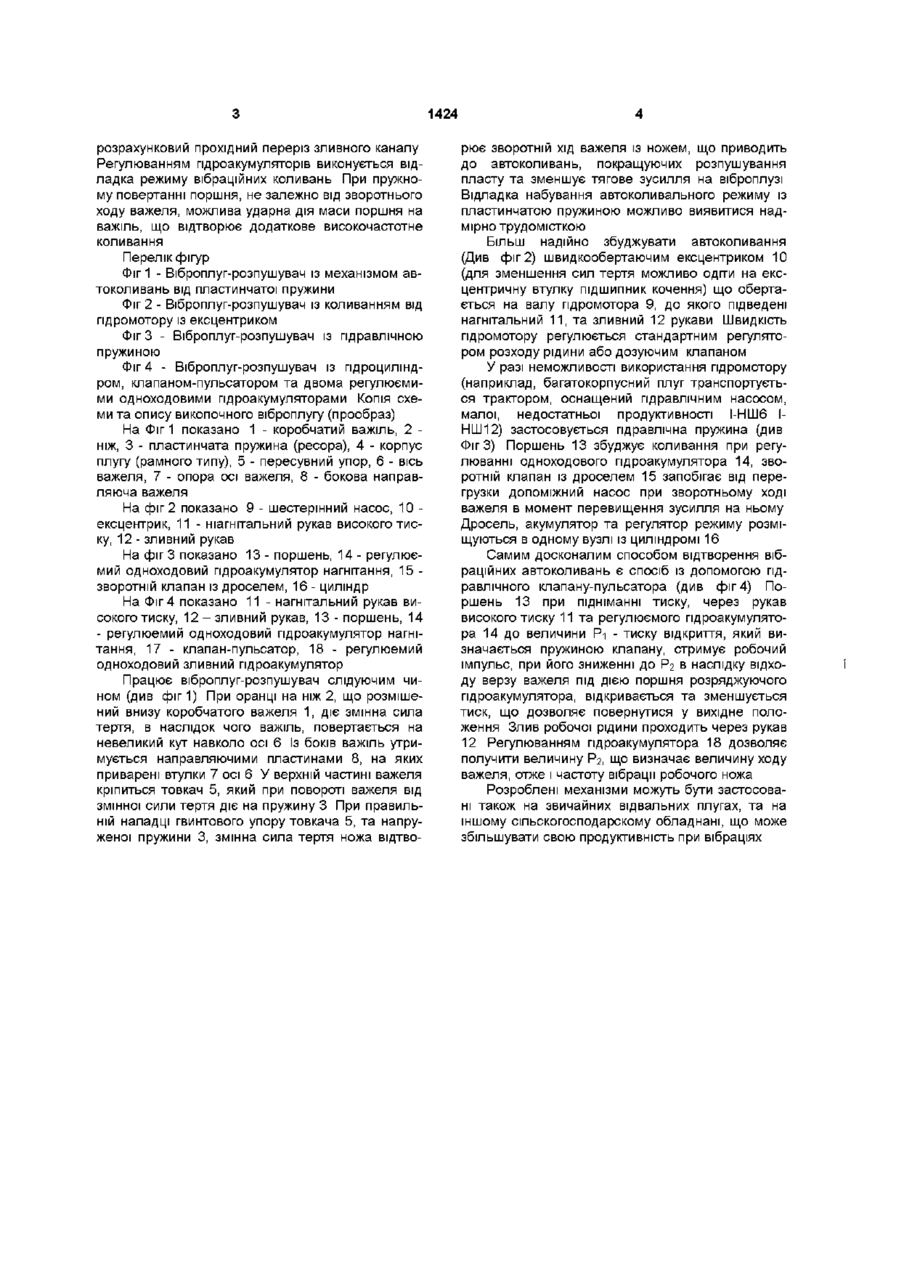

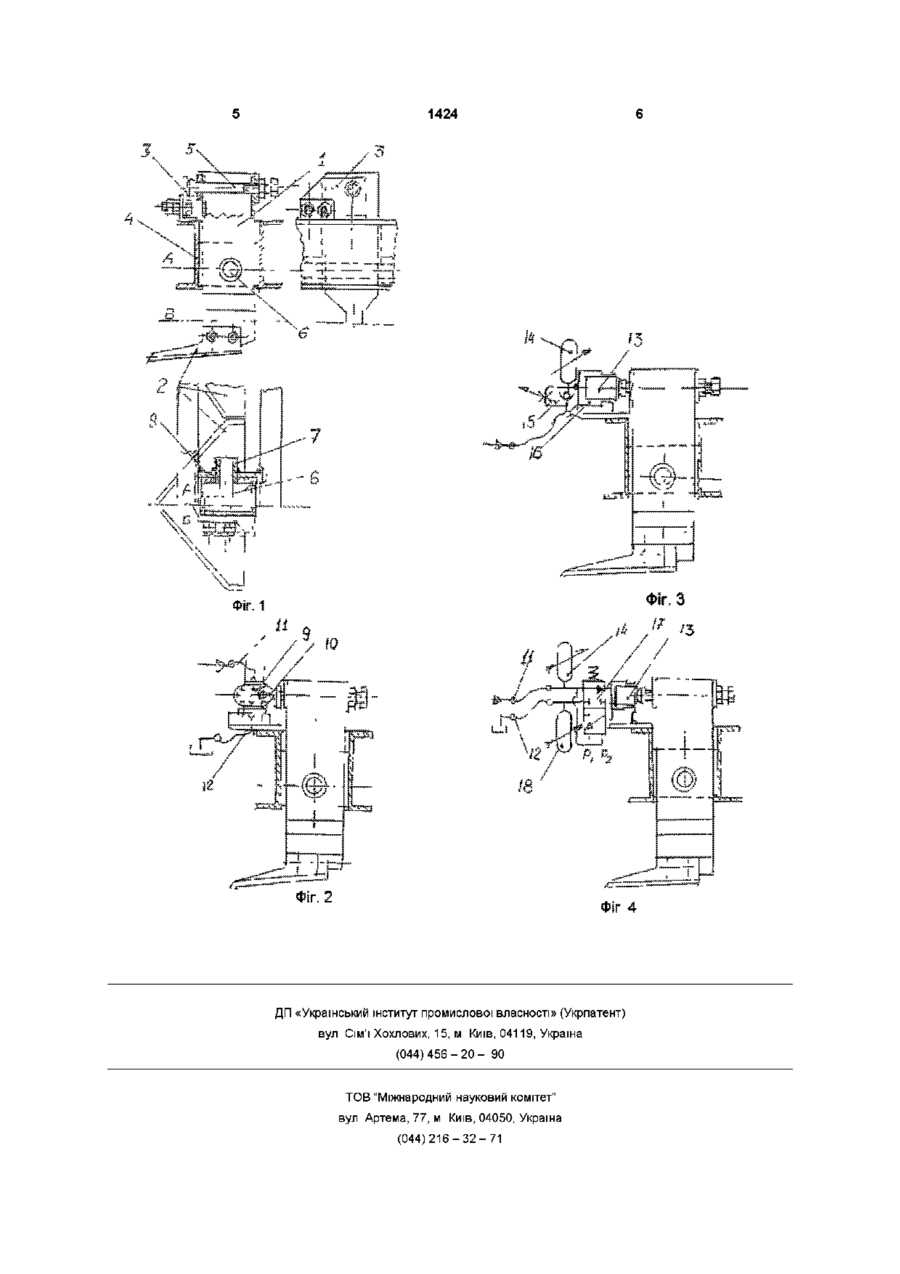

1 Безвідвальний віброплуг-розпушувач земляного пласта за рахунок його піднімання та подальшого падіння під дією гравітації із одночасним додатковим подрібненням пласта енергією вібрації, яку передають робочі органи віброплуга внаслідок автоколивань який складається із рами, корпусу та ножів, який відрізняється тим, що корпуси ножів мають форму коробчатого важеля які встановлюються у отвори жорсткої рами на осях, які перпендикулярні руху віброплуга та утримуються в робочому стані напруженим регулюючим елементом, що розташований на верхній частині корпусу та рами 2 Безвідвальний віброплуг по п 1, який відрізняється тим, що верхня частина корпусу робочого органа у робочому стані знаходиться під дією швидкообертального ексцентрика, який з'єднано із гідромотором 3 Безвідвальний віброплуг по п 1, який відрізняється тим, що верхня частина корпусу робочого органа знаходиться під дією гідравлічного поршня із гідроакумулятором наладки частоти 4 Безвідвальний віброплуг по п 1, який відрізняється тим, що верхня частина робочого органа знаходиться під дією поршня із клапаномпульсатором подвійної або простої дії та регулюючими одноходовими гідроакумуляторами нагнітання та зливу в одному вузлі Винахід належить до сільскогосподарского машинобудування, до машин передпосівної обробки та інших операцій, пов'язаних із розпушуванням та підняттям ґрунтового пласту без його перевертання (викопочні машини) Безвідвальний віброплуг-розпушувач пропонується для здійснення нових технологій грунтообробки, наприклад, ВІДПОВІДНО ДО [А С 1561855 Аі клас А01В79/00, коли ніж, що під малим кутом нахилу, спочатку підіймає пласт, а потім його скидає із оптимальної висоти -12 16см на дно борозни Відомий ВИКОПОЧНИЙ плуг, що підіймає пласт, описаний в журналі "Трактори и с/х машиностроение" № 4 за 1984 рік стр 19 та 20 мал 5 (див , копію)] Суттєвим недоліком є мала енергія та експлуатаційна СТІЙКІСТЬ ел магніту та всієї установки вібропереміщень, трудність розміщення віброударного обладнання під рівнем поверхні обробляемого грунту, що практично не дозволяє працювати на вологому грунті Суть винаходу полягає в тому, що корпус плугу, який має форму коробчатого важеля із вісью що жорстко закріплена у рамі, ножі віброплугу (один або два, один над одним) встановлені на нижньому КІНЦІ Корпус важелів має можливість повертатись навколо осі із незначним кутом, верхнім кінцем він впирається в регулюемий пружний елемент, що напружений при налагоджені Цей елемент може, для прикладу, подати як ресорну пружину Вибір конструктивних параметрів ножів, ресори та корпусу позволяє отримали автоколивальний режим, так як ніж рухається із змінною силою тертя при відокремленні та руйнуванні пласту У ряді випадків отримання необхідного ефекту неможливо із-за, наприклад, великої вологості та значної розпущеності обробляемого грунту Автоколивальний режим можливо отримати (у разі необхідності) від енергії гідронасосу, що приєднується до валу відбору потужності Для нього на рамі, перед кожним корпусом монтується гідромотор із ексцентриком на валу, який при обертанні діє на верхній кінець важеля Більша величина сили збудження може бути набута із використанням "гідравлічної регулюємої пружини" - поршень із регулюемим одноходовим гідроакумулятором Найбільша ступінь універсальності та надійності відтворення авто-коливального режиму отримується при використанні клапан а-пульсатора із двома регулюємими одноходовими гідроакумуляторами в одному вузлі із клапаном та поршнем дії на важіль Гідроакумулятор в нагнітанні викорінює гідравлічні втрати прискорення потоку при імпульсі, а гідроакумулятор перед зливом суттєво знижує 1424 розрахунковий прохідний переріз зливного каналу Регулюванням гідроакумуляторів виконується відладка режиму вібраційних коливань При пружному повертанні поршня, не залежно від зворотнього ходу важеля, можлива ударна дія маси поршня на важіль, що відтворює додаткове високочастотне коливання Перелік фігур Фіг 1 - Віброплуг-розпушувач із механізмом автоколивань від пластинчатої пружини Фіг 2 - Віброплуг-розпушувач із коливанням від гідромотору із ексцентриком Фіг 3 - Віброплуг-розпушувач із гідравлічною пружиною Фіг 4 - Віброплуг-розпушувач із гідроциліндром, клапаном-пульсатором та двома регулюємими одноходовими гідроакумуляторами Копія схеми та опису викопочного віброплугу (прообраз) На Фіг 1 показано 1 - коробчатий важіль, 2 ніж, 3 - пластинчата пружина (ресора), 4 - корпус плугу (рамного типу), 5 - пересувний упор, 6 - вісь важеля, 7 - опора осі важеля, 8 - бокова направляюча важеля На фіг 2 показано 9 - шестершний насос, 10 ексцентрик, 11 - ніагнітальний рукав високого тиску, 12 - зливний рукав На фіг 3 показано 13 - поршень, 14 - регулюємий одноходовий гідроакумулятор нагнітання, 15 зворотній клапан із дроселем, 16 - циліндр На Фіг 4 показано 11 - нагнітальний рукав високого тиску, 12 - зливний рукав, 13 - поршень, 14 - регулюемий одноходовий гідроакумулятор нагнітання, 17 - клапан-пульсатор, 18 - регулюемий одноходовий зливний гідроакумулятор Працює віброплуг-розпушувач слідуючим чином (див фіг 1) При оранці на ніж 2, що розмішений внизу коробчатого важеля 1, діє змінна сила тертя, в наслідок чого важіль, повертається на невеликий кут навколо осі 6 Із боків важіль утримується направляючими пластинами 8, на яких приварені втулки 7 осі 6 У верхній частині важеля кріпиться товкач 5, який при повороті важеля від змінної сили тертя діє на пружину 3 При правильній наладці гвинтового упору товкача 5, та напруженої пружини 3, змінна сила тертя ножа відтво рює зворотній хід важеля із ножем, що приводить до автоколивань, покращуючих розпушування пласту та зменшує тягове зусилля на віброплузі Відладка набування автоколивального режиму із пластинчатою пружиною можливо виявитися надмірно трудомісткою Більш надійно збуджувати автоколивання (Див фіг 2) швидкообертаючим ексцентриком 10 (для зменшення сил тертя можливо одіти на ексцентричну втулку підшипник кочення) що обертається на валу гідромотора 9, до якого підведені нагнітальний 11, та зливний 12 рукави Швидкість гідромотору регулюється стандартним регулятором розходу рідини або дозуючим клапаном У разі неможливості використання гідромотору (наприклад, багатокорпусний плуг транспортується трактором, оснащений гідравлічним насосом, малої, недостатньої продуктивності І-НШ6 IНШ12) застосовується гідравлічна пружина (див ФігЗ) Поршень 13 збуджує коливання при регулюванні одноходового гідроакумулятора 14, зворотній клапан із дроселем 15 запобігає від перегрузки допоміжний насос при зворотньому ході важеля в момент перевищення зусилля на ньому Дросель, акумулятор та регулятор режиму розміщуються в одному вузлі із циліндромі 16 Самим досконалим способом відтворення вібраційних автоколивань є спосіб із допомогою гідравлічного клапану-пульсатора (див фіг 4) Поршень 13 при підніманні тиску, через рукав високого тиску 11 та регулюємого гідроакумулятора 14 до величини Рі - тиску відкриття, який визначається пружиною клапану, стримує робочий імпульс, при його зниженні до Рг в наслідку відходу верзу важеля під дією поршня розряджуючого гідроакумулятора, відкривається та зменшується тиск, що дозволяє повернутися у вихідне положення Злив робочої рідини проходить через рукав 12 Регулюванням гідроакумулятора 18 дозволяє получити величину Рг, що визначає величину ходу важеля, отже і частоту вібрації робочого ножа Розроблені механізми можуть бути застосовані також на звичайних відвальних плугах, та на іншому сільскогосподарскому обладнані, що може збільшувати свою продуктивність при вібраціях 1424 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
