Прилад для визначення просторового положення звару

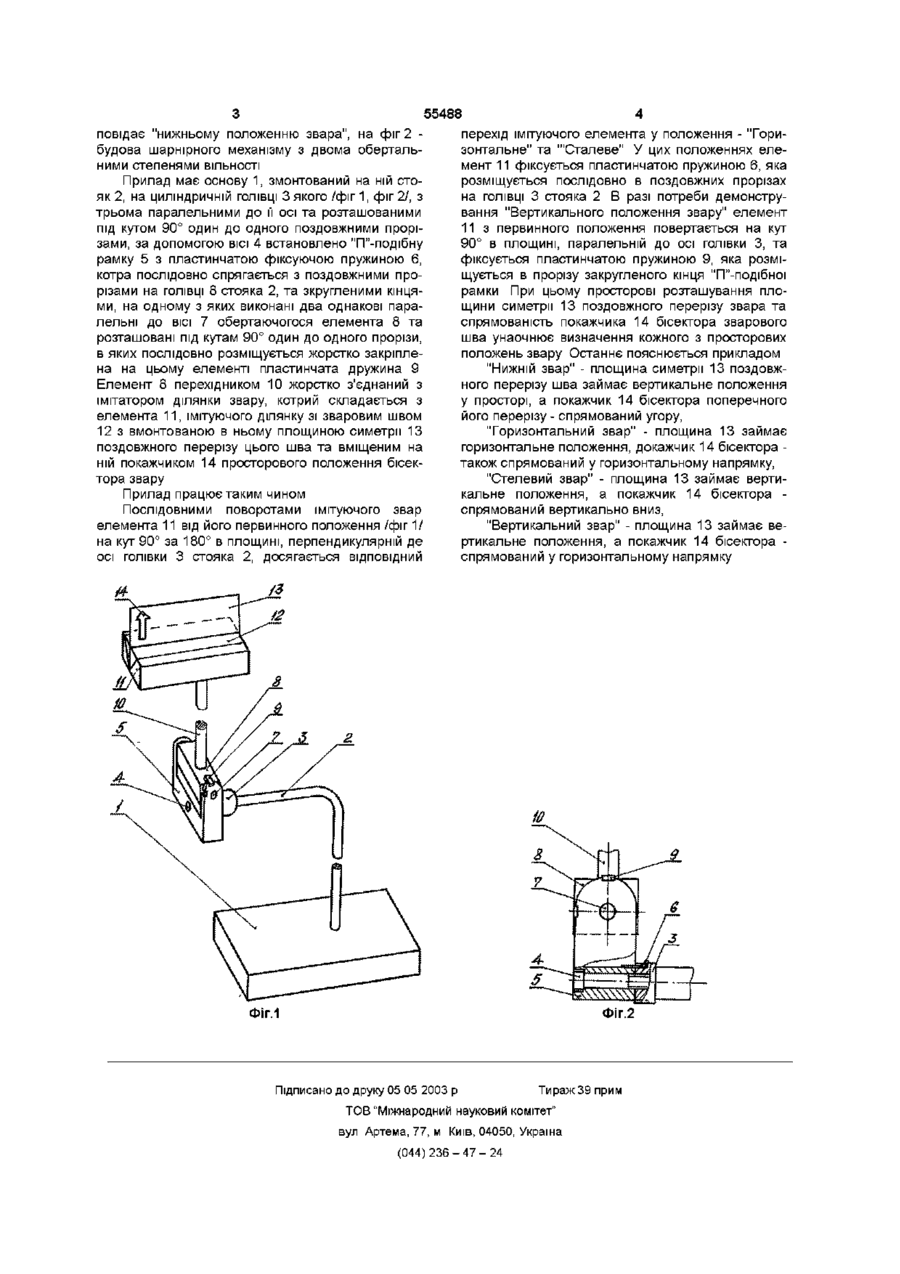

1 Прилад для визначення просторового положення звару, який містить з'єднані між собою стояк з шарнірним механізмом та імітуючі елементи з можливістю переміщень у площині, який відрізняється тим, що містить імітатори ділянки звару та вмонтованої в неї площини симетрії поздовжного перерізу звару з нанесеним на ній покажчиком бісектора поперечного перерізу звару, які зв'язані з шарнірним механізмом з двома обертальними ступенями ВІЛЬНОСТІ, котрий складається з рамки, що обертається навколо поздовжньої осі Прилад належать до навчальних приладів для унаочнення особливостей у визначенні просторових положень звару Відомим Є ОПИС складу та принципу роботи навчального прилада для демонстрування зміни просторових положень імітуючих елементів, який складається зі змонтованих на основі стояка з шарнірним механізмом та зв'язаних з ним та між собою імітуючих елементів з можливістю переміщень їх у площині /Плита И И - "Учебный прибор для демонстрации работы механизма", - авт ев СССР №42762/ Відомий прилад не дозволяє демонструвати особливості у визначенні просторових положень імітатора звару в двох взаємоперпендикулярних площинах В основу винаходу поставлено задачу забезпечення можливості визначення просторового положення імітатора звару унаочненням орієнтації його допоміжних визначаючих елементів Задачу вирішують використанням стояка, оснащеного циліндричною голівкою, на якій вико циліндричної головки стояка, з вмонтованим в ній на осі обертовим елементом, який з'єднаний перехідником з імітатором ділянки звару, який має можливість фіксуватися у чотирьох просторових положеннях, якими визначається просторове розташування звару 2 Прилад за п 1, який відрізняється тим, що має "П"-подібну рамку, яка віссю з'єднана з головкою стояка, на котрій виконано три поздовжніх та паралельних до її осі та розташованих під кутом 90° один до одного прорізи, в котрі послідовно входить закріплена на рамці пластинчата фіксуюча пружина 3 Прилад за п 2, який відрізняється тим, що на одному з напівкруглих КІНЦІВ рамки виконані два поздовжні паралельні до осі обертання зв'язаного з імітатором ділянки звару елемента, на якому закріплено пластинчасту фіксуючу пружину, та розташовані під кутом 90° однакові прорізи, в які входить виконана за їх розмірами фіксуюча пружина нані три однакових паралельних до и осі прорізи під кутом 90° один до одного, з нею з'єднана з додержанням СПІВВІСНОСТІ та можливістю обертання П-подібна рамка із закріпленими в ній пластинчатою фіксуючою пружиною, ширина якої відповідає розмірам кожного з прорізів на ГОЛІВЦІ, вмонтованим в рамку з можливістю обертання навколо своєї осі елементом з укріпленою на ньому пластинчатою фіксуючою пружиною, яка почергово може входити у два однакові паралельні прорізи, розташовані під кутом 90° один до одного на округлій частині рамки, та перехідником, який жорстко зв'язаний з імітатором ділянки звару з вмонтованим в ній елементом, що унаочнює площину симетрії поздовжного перерізу звара з вміщеним на ній покажчиком бісектора його поперечного перерізу, котра має дві обертальні степені ВІЛЬНОСТІ та фіксується у чотирьох взаємоперпендикулярних положеннях, розташування в яких визначає просторове положення звару На фіг 1 показано загальний вид приладу з нормальним положенням імітатора звару, яке від О 00 00 ю ю 55488 повідає "нижньому положенню звара", на фіг 2 будова шарнірного механізму з двома обертальними степенями ВІЛЬНОСТІ Прилад має основу 1, змонтований на ній стояк 2, на циліндричній ГОЛІВЦІ 3 якого /фіг 1, фіг 2/, з трьома паралельними до її осі та розташованими під кутом 90° один до одного поздовжними прорізами, за допомогою ВІСІ 4 встановлено "П"-подібну рамку 5 з пластинчатою фіксуючою пружиною 6, котра послідовно спрягається з поздовжними прорізами на ГОЛІВЦІ 8 стояка 2, та зкругленими кінцями, на одному з яких виконані два однакові паралельні до ВІСІ 7 обертаючогося елемента 8 та розташовані під кутам 90° один до одного прорізи, в яких послідовно розміщується жорстко закріплена на цьому елементі пластинчата дружина 9 Елемент 8 перехідником 10 жорстко з'єднаний з імітатором ділянки звару, котрий складається з елемента 11, імітуючого ділянку зі зваровим швом 12 з вмонтованою в ньому площиною симетрії 13 поздовжного перерізу цього шва та вміщеним на ній покажчиком 14 просторового положення бісектора звару Прилад працює таким чином Послідовними поворотами імітуючого звар елемента 11 від його первинного положення /фіг 1/ на кут 90° за 180° в площині, перпендикулярній де осі голівки 3 стояка 2, досягається ВІДПОВІДНИЙ перехід імітуючого елемента у положення - "Горизонтальне" та '"Сталеве" У цих положеннях елемент 11 фіксується пластинчатою пружиною 6, яка розміщується послідовно в поздовжних прорізах на ГОЛІВЦІ 3 стояка 2 В разі потреби демонстрування "Вертикального положення звару" елемент 11 з первинного положення повертається на кут 90° в площині, паралельній до осі голівки 3, та фіксується пластинчатою пружиною 9, яка розміщується в прорізу закругленого кінця "П"-подібноі рамки При цьому просторові розташування площини симетрії 13 поздовжного перерізу звара та спрямованість покажчика 14 бісектора зварового шва унаочнює визначення кожного з просторових положень звару Останнє пояснюється прикладом "Нижній звар" - площина симетрії 13 поздовжного перерізу шва займає вертикальне положення у просторі, а покажчик 14 бісектора поперечного його перерізу - спрямований угору, "Горизонтальний звар" - площина 13 займає горизонтальне положення, докажчик 14 бісектора також спрямований у горизонтальному напрямку, "Стелевий звар" - площина 13 займає вертикальне положення, а покажчик 14 бісектора спрямований вертикально вниз, "Вертикальний звар" - площина 13 займає вертикальне положення, а покажчик 14 бісектора спрямований у горизонтальному напрямку 9 Фіг.1 Фіг.2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
