Спосіб організації викиду надлишкового циркулюючого газу установки сухого гасіння коксу (усгк)

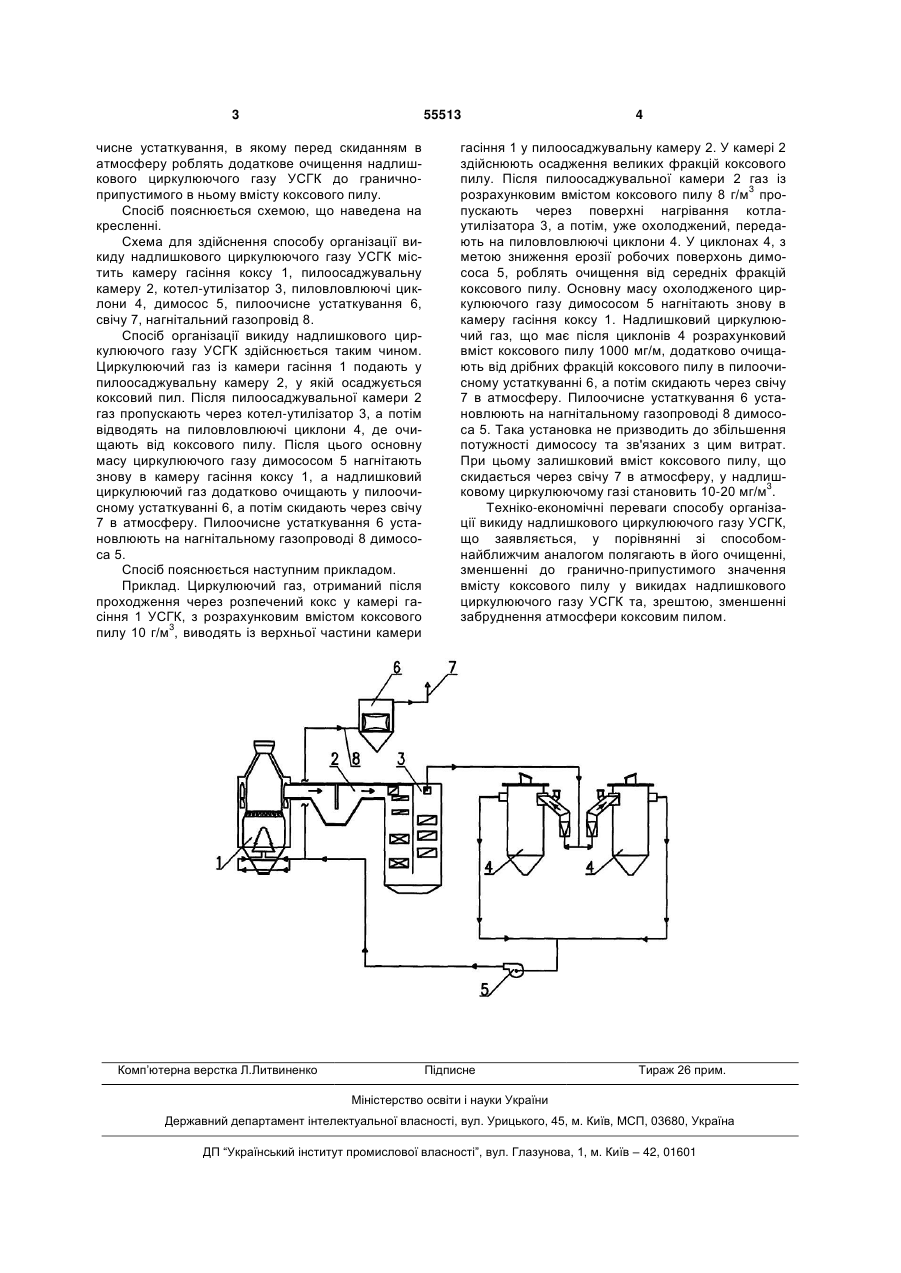

Спосіб організації викиду надлишкового циркулюючого газу установки сухого гасіння коксу 3 55513 чисне устаткування, в якому перед скиданням в атмосферу роблять додаткове очищення надлишкового циркулюючого газу УСГК до граничноприпустимого в ньому вмісту коксового пилу. Спосіб пояснюється схемою, що наведена на кресленні. Схема для здійснення способу організації викиду надлишкового циркулюючого газу УСГК містить камеру гасіння коксу 1, пилоосаджувальну камеру 2, котел-утилізатор 3, пиловловлюючі циклони 4, димосос 5, пилоочисне устаткування 6, свічу 7, нагнітальний газопровід 8. Спосіб організації викиду надлишкового циркулюючого газу УСГК здійснюється таким чином. Циркулюючий газ із камери гасіння 1 подають у пилоосаджувальну камеру 2, у якій осаджується коксовий пил. Після пилоосаджувальної камери 2 газ пропускають через котел-утилізатор 3, а потім відводять на пиловловлюючі циклони 4, де очищають від коксового пилу. Після цього основну масу циркулюючого газу димососом 5 нагнітають знову в камеру гасіння коксу 1, а надлишковий циркулюючий газ додатково очищають у пилоочисному устаткуванні 6, а потім скидають через свічу 7 в атмосферу. Пилоочисне устаткування 6 установлюють на нагнітальному газопроводі 8 димососа 5. Спосіб пояснюється наступним прикладом. Приклад. Циркулюючий газ, отриманий після проходження через розпечений кокс у камері гасіння 1 УСГК, з розрахунковим вмістом коксового 3 пилу 10 г/м , виводять із верхньої частини камери Комп’ютерна верстка Л.Литвиненко 4 гасіння 1 у пилоосаджувальну камеру 2. У камері 2 здійснюють осадження великих фракцій коксового пилу. Після пилоосаджувальної камери 2 газ із розрахунковим вмістом коксового пилу 8 г/м3 пропускають через поверхні нагрівання котлаутилізатора 3, а потім, уже охолоджений, передають на пиловловлюючі циклони 4. У циклонах 4, з метою зниження ерозії робочих поверхонь димососа 5, роблять очищення від середніх фракцій коксового пилу. Основну масу охолодженого циркулюючого газу димососом 5 нагнітають знову в камеру гасіння коксу 1. Надлишковий циркулюючий газ, що має після циклонів 4 розрахунковий вміст коксового пилу 1000 мг/м, додатково очищають від дрібних фракцій коксового пилу в пилоочисному устаткуванні 6, а потім скидають через свічу 7 в атмосферу. Пилоочисне устаткування 6 установлюють на нагнітальному газопроводі 8 димососа 5. Така установка не призводить до збільшення потужності димососу та зв'язаних з цим витрат. При цьому залишковий вміст коксового пилу, що скидається через свічу 7 в атмосферу, у надлишковому циркулюючому газі становить 10-20 мг/м3. Техніко-економічні переваги способу організації викиду надлишкового циркулюючого газу УСГК, що заявляється, у порівнянні зі способомнайближчим аналогом полягають в його очищенні, зменшенні до гранично-припустимого значення вмісту коксового пилу у викидах надлишкового циркулюючого газу УСГК та, зрештою, зменшенні забруднення атмосфери коксовим пилом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
