Формула / Реферат

1. Герметичний електричний з'єднувач, що містить вилку з осьовим стрижнем, розетку з осьовим каналом і фіксатор, при цьому кожна вилка і розетка складається з корпусу, підпружиненого рухомого циліндра, рухомої заслінки з отворами і кришками для штепсельних рознімів, компенсувальних пристроїв, напрямних елементів і фланця на корпусі розетки, який відрізняється тим, що кожний рухомий циліндр виконаний з переднім днищем, яке контактує з рухомою заслінкою вилки або фланцем корпусу розетки і на якому виконані отвори для штепсельних рознімів з торцевими кільцевими ущільненнями, отвори у кожній рухомій заслінці виконані конічними і розташовані між отворами рухомого циліндра у неробочому положенні, кожна кришка з'єднана з компенсувальним пристроєм, закріпленим на внутрішній стороні переднього днища рухомого циліндра вилки або на внутрішній стороні фланця корпусу розетки, напрямні елементи виконані у вигляді поздовжнього паза на внутрішній поверхні кожного корпусу і відповідного виступу на зовнішній поверхні рухомого циліндра, штепсельні розніми вилки закріплені у корпусі за допомогою нерухомого циліндра, штепсельні розніми розетки закріплені на внутрішній стороні переднього днища рухомого циліндра, у корпусі вилки виконані фігурні пази, які взаємодіють з радіальними штифтами, змонтованими на рухомій заслінці вилки, а рухома заслінка розетки підпружинена відносно її корпусу.

2. Герметичний електричний з'єднувач за п. 1, який відрізняється тим, що фіксатор виконаний у вигляді порожнистої цанги, що встановлена у осьовому отворі рухомої заслінки вилки і взаємодіє з циліндричною проточкою в осьовому каналі рухомої заслінки розетки і осьовим стрижнем вилки.

3. Герметичний електричний з'єднувач за п. 1, який відрізняється тим, що на передньому торці рухомої заслінки вилки виконаний кільцевий виступ з радіальними отворами і додатковими поздовжніми пазами, що взаємодіють з додатковими виступами, розташованими на зовнішній поверхні рухомої заслінки розетки.

Текст

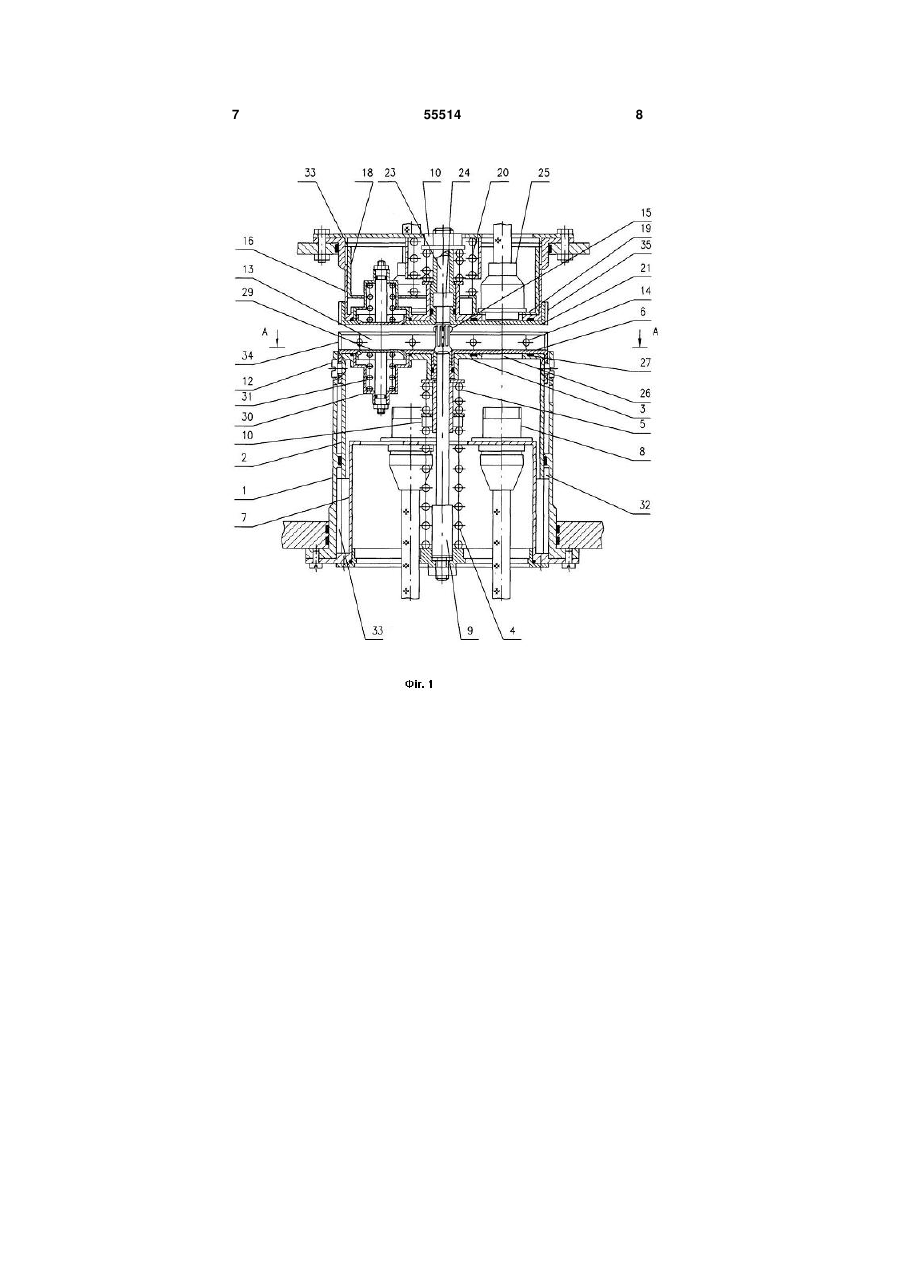

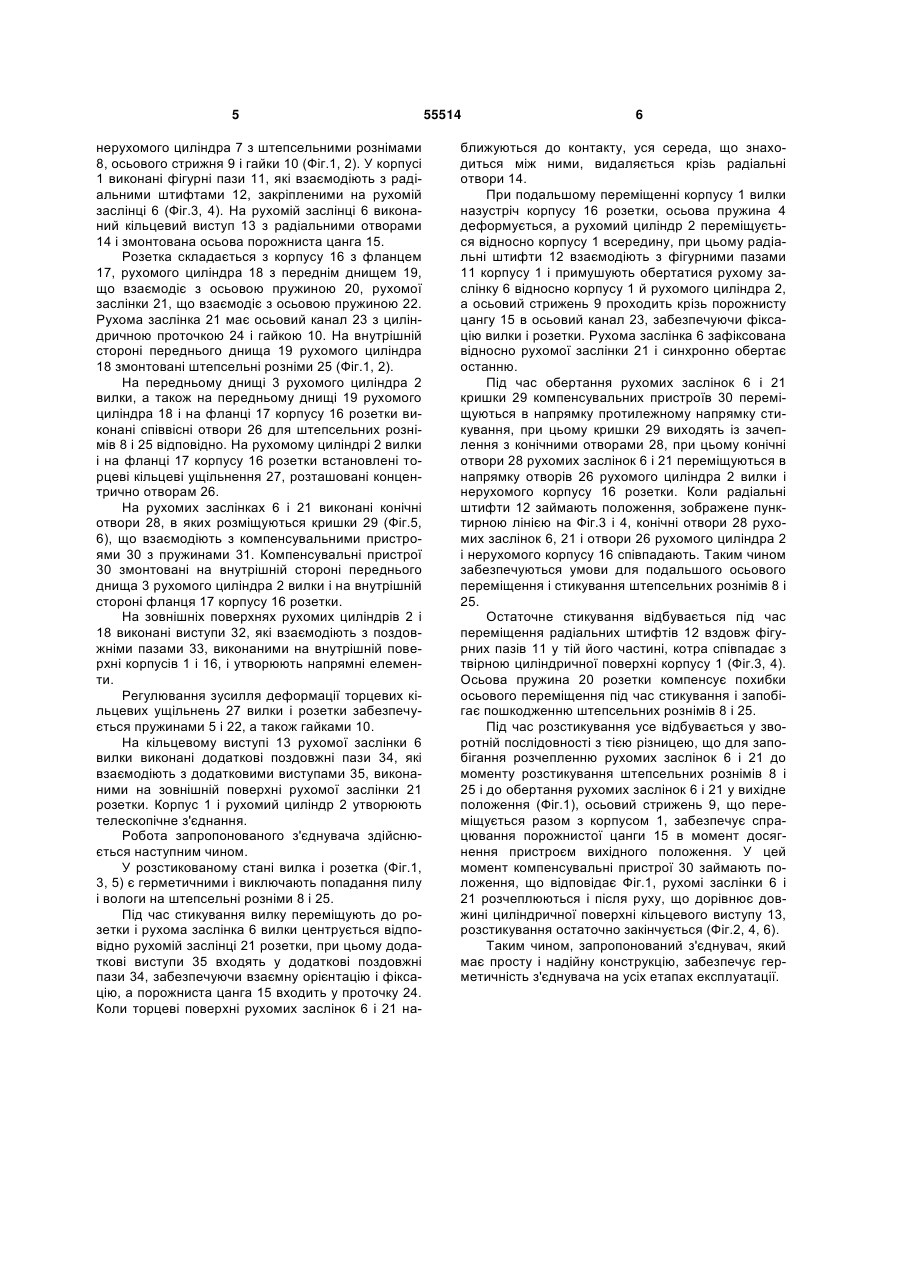

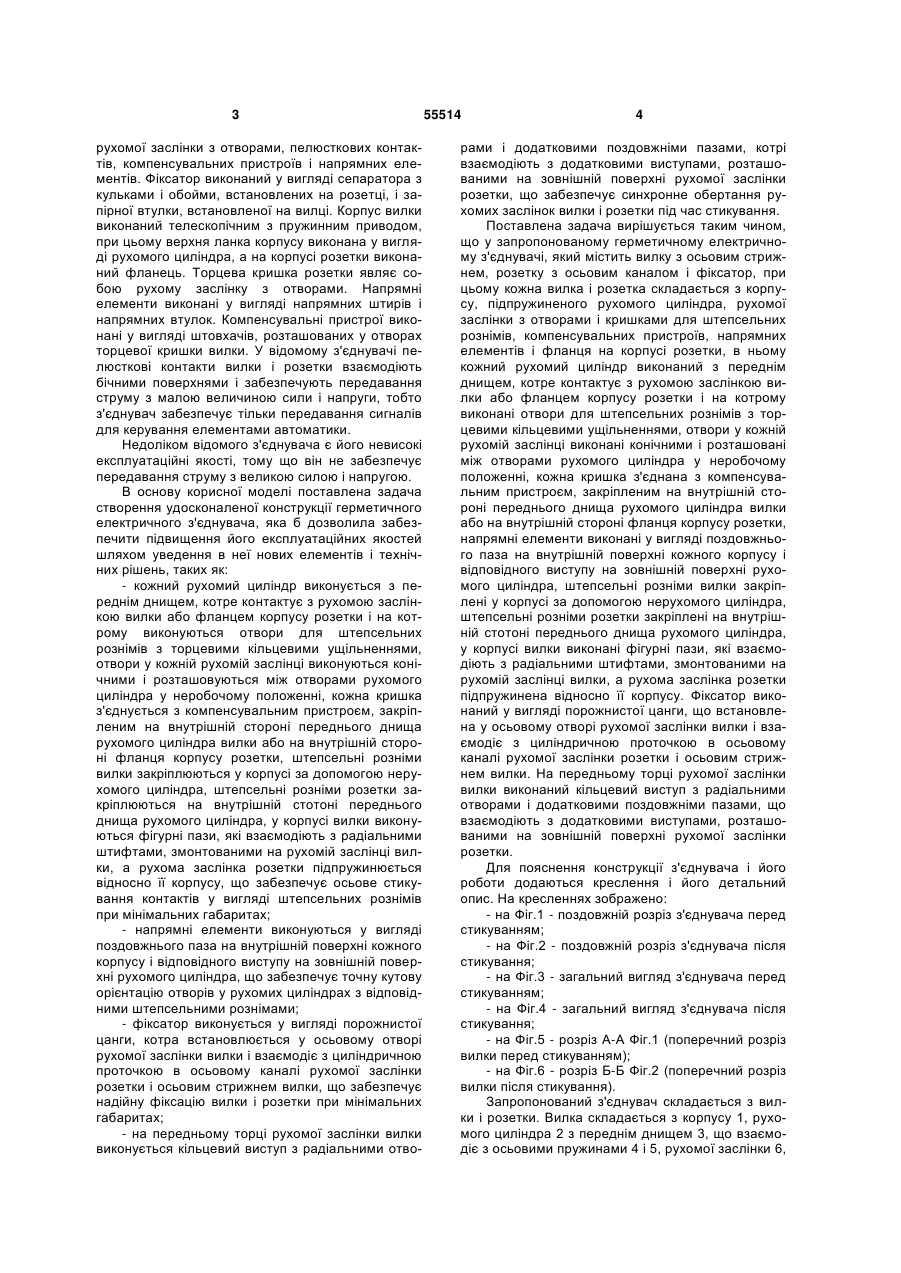

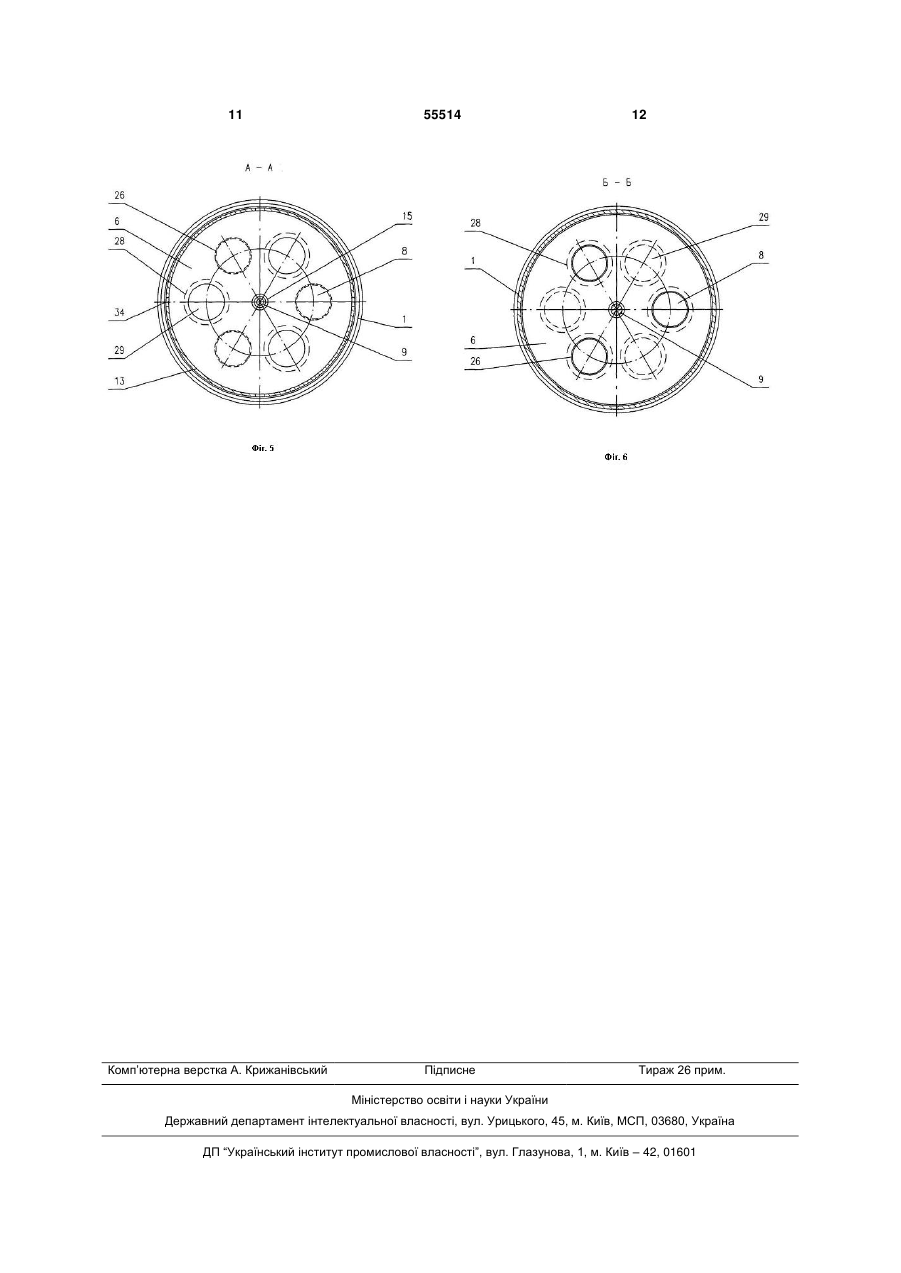

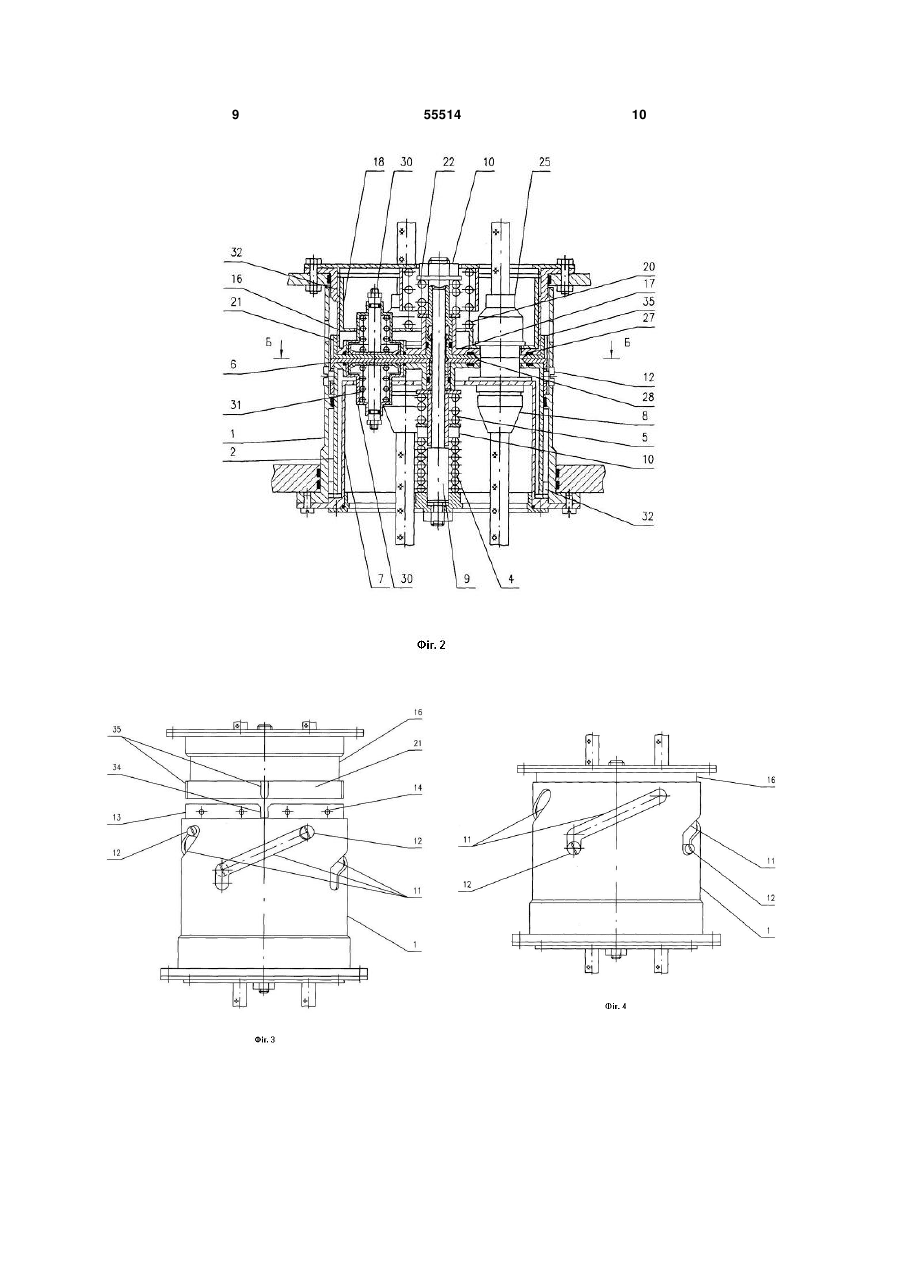

1. Герметичний електричний з'єднувач, що містить вилку з осьовим стрижнем, розетку з осьовим каналом і фіксатор, при цьому кожна вилка і розетка складається з корпусу, підпружиненого рухомого циліндра, рухомої заслінки з отворами і кришками для штепсельних рознімів, компенсувальних пристроїв, напрямних елементів і фланця на корпусі розетки, який відрізняється тим, що кожний рухомий циліндр виконаний з переднім днищем, яке контактує з рухомою заслінкою вилки або фланцем корпусу розетки і на якому виконані отвори для штепсельних рознімів з торцевими кільцевими ущільненнями, отвори у кожній рухомій заслінці виконані конічними і розташовані між отворами рухомого циліндра у неробочому поло U 2 55514 1 3 рухомої заслінки з отворами, пелюсткових контактів, компенсувальних пристроїв і напрямних елементів. Фіксатор виконаний у вигляді сепаратора з кульками і обойми, встановлених на розетці, і запірної втулки, встановленої на вилці. Корпус вилки виконаний телескопічним з пружинним приводом, при цьому верхня ланка корпусу виконана у вигляді рухомого циліндра, а на корпусі розетки виконаний фланець. Торцева кришка розетки являє собою рухому заслінку з отворами. Напрямні елементи виконані у вигляді напрямних штирів і напрямних втулок. Компенсувальні пристрої виконані у вигляді штовхачів, розташованих у отворах торцевої кришки вилки. У відомому з'єднувачі пелюсткові контакти вилки і розетки взаємодіють бічними поверхнями і забезпечують передавання струму з малою величиною сили і напруги, тобто з'єднувач забезпечує тільки передавання сигналів для керування елементами автоматики. Недоліком відомого з'єднувача є його невисокі експлуатаційні якості, тому що він не забезпечує передавання струму з великою силою і напругою. В основу корисної моделі поставлена задача створення удосконаленої конструкції герметичного електричного з'єднувача, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в неї нових елементів і технічних рішень, таких як: - кожний рухомий циліндр виконується з переднім днищем, котре контактує з рухомою заслінкою вилки або фланцем корпусу розетки і на котрому виконуються отвори для штепсельних рознімів з торцевими кільцевими ущільненнями, отвори у кожній рухомій заслінці виконуються конічними і розташовуються між отворами рухомого циліндра у неробочому положенні, кожна кришка з'єднується з компенсувальним пристроєм, закріпленим на внутрішній стороні переднього днища рухомого циліндра вилки або на внутрішній стороні фланця корпусу розетки, штепсельні розніми вилки закріплюються у корпусі за допомогою нерухомого циліндра, штепсельні розніми розетки закріплюються на внутрішній стотоні переднього днища рухомого циліндра, у корпусі вилки виконуються фігурні пази, які взаємодіють з радіальними штифтами, змонтованими на рухомій заслінці вилки, а рухома заслінка розетки підпружинюється відносно її корпусу, що забезпечує осьове стикування контактів у вигляді штепсельних рознімів при мінімальних габаритах; - напрямні елементи виконуються у вигляді поздовжнього паза на внутрішній поверхні кожного корпусу і відповідного виступу на зовнішній поверхні рухомого циліндра, що забезпечує точну кутову орієнтацію отворів у рухомих циліндрах з відповідними штепсельними рознімами; - фіксатор виконується у вигляді порожнистої цанги, котра встановлюється у осьовому отворі рухомої заслінки вилки і взаємодіє з циліндричною проточкою в осьовому каналі рухомої заслінки розетки і осьовим стрижнем вилки, що забезпечує надійну фіксацію вилки і розетки при мінімальних габаритах; - на передньому торці рухомої заслінки вилки виконується кільцевий виступ з радіальними отво 55514 4 рами і додатковими поздовжніми пазами, котрі взаємодіють з додатковими виступами, розташованими на зовнішній поверхні рухомої заслінки розетки, що забезпечує синхронне обертання рухомих заслінок вилки і розетки під час стикування. Поставлена задача вирішується таким чином, що у запропонованому герметичному електричному з'єднувачі, який містить вилку з осьовим стрижнем, розетку з осьовим каналом і фіксатор, при цьому кожна вилка і розетка складається з корпусу, підпружиненого рухомого циліндра, рухомої заслінки з отворами і кришками для штепсельних рознімів, компенсувальних пристроїв, напрямних елементів і фланця на корпусі розетки, в ньому кожний рухомий циліндр виконаний з переднім днищем, котре контактує з рухомою заслінкою вилки або фланцем корпусу розеткиі на котрому виконані отвори для штепсельних рознімів з торцевими кільцевими ущільненнями, отвори у кожній рухомій заслінці виконані конічними і розташовані між отворами рухомого циліндра у неробочому положенні, кожна кришка з'єднана з компенсувальним пристроєм, закріпленим на внутрішній стороні переднього днища рухомого циліндра вилки або на внутрішній стороні фланця корпусу розетки, напрямні елементи виконані у вигляді поздовжнього паза на внутрішній поверхні кожного корпусу і відповідного виступу на зовнішній поверхні рухомого циліндра, штепсельні розніми вилки закріплені у корпусі за допомогою нерухомого циліндра, штепсельні розніми розетки закріплені на внутрішній стотоні переднього днища рухомого циліндра, у корпусі вилки виконані фігурні пази, які взаємодіють з радіальними штифтами, змонтованими на рухомій заслінці вилки, а рухома заслінка розетки підпружинена відносно її корпусу. Фіксатор виконаний у вигляді порожнистої цанги, що встановлена у осьовому отворі рухомої заслінки вилки і взаємодіє з циліндричною проточкою в осьовому каналі рухомої заслінки розетки і осьовим стрижнем вилки. На передньому торці рухомої заслінки вилки виконаний кільцевий виступ з радіальними отворами і додатковими поздовжніми пазами, що взаємодіють з додатковими виступами, розташованими на зовнішній поверхні рухомої заслінки розетки. Для пояснення конструкції з'єднувача і його роботи додаються креслення і його детальний опис. На кресленнях зображено: - на Фіг.1 - поздовжній розріз з'єднувача перед стикуванням; - на Фіг.2 - поздовжній розріз з'єднувача після стикування; - на Фіг.3 - загальний вигляд з'єднувача перед стикуванням; - на Фіг.4 - загальний вигляд з'єднувача після стикування; - на Фіг.5 - розріз А-А Фіг.1 (поперечний розріз вилки перед стикуванням); - на Фіг.6 - розріз Б-Б Фіг.2 (поперечний розріз вилки після стикування). Запропонований з'єднувач складається з вилки і розетки. Вилка складається з корпусу 1, рухомого циліндра 2 з переднім днищем 3, що взаємодіє з осьовими пружинами 4 і 5, рухомої заслінки 6, 5 нерухомого циліндра 7 з штепсельними рознімами 8, осьового стрижня 9 і гайки 10 (Фіг.1, 2). У корпусі 1 виконані фігурні пази 11, які взаємодіють з радіальними штифтами 12, закріпленими на рухомій заслінці 6 (Фіг.3, 4). На рухомій заслінці 6 виконаний кільцевий виступ 13 з радіальними отворами 14 і змонтована осьова порожниста цанга 15. Розетка складається з корпусу 16 з фланцем 17, рухомого циліндра 18 з переднім днищем 19, що взаємодіє з осьовою пружиною 20, рухомої заслінки 21, що взаємодіє з осьовою пружиною 22. Рухома заслінка 21 має осьовий канал 23 з циліндричною проточкою 24 і гайкою 10. На внутрішній стороні переднього днища 19 рухомого циліндра 18 змонтовані штепсельні розніми 25 (Фіг.1, 2). На передньому днищі 3 рухомого циліндра 2 вилки, а також на передньому днищі 19 рухомого циліндра 18 і на фланці 17 корпусу 16 розетки виконані співвісні отвори 26 для штепсельних рознімів 8 і 25 відповідно. На рухомому циліндрі 2 вилки і на фланці 17 корпусу 16 розетки встановлені торцеві кільцеві ущільнення 27, розташовані концентрично отворам 26. На рухомих заслінках 6 і 21 виконані конічні отвори 28, в яких розміщуються кришки 29 (Фіг.5, 6), що взаємодіють з компенсувальними пристроями 30 з пружинами 31. Компенсувальні пристрої 30 змонтовані на внутрішній стороні переднього днища 3 рухомого циліндра 2 вилки і на внутрішній стороні фланця 17 корпусу 16 розетки. На зовнішніх поверхнях рухомих циліндрів 2 і 18 виконані виступи 32, які взаємодіють з поздовжніми пазами 33, виконаними на внутрішній поверхні корпусів 1 і 16, і утворюють напрямні елементи. Регулювання зусилля деформації торцевих кільцевих ущільнень 27 вилки і розетки забезпечується пружинами 5 і 22, а також гайками 10. На кільцевому виступі 13 рухомої заслінки 6 вилки виконані додаткові поздовжні пази 34, які взаємодіють з додатковими виступами 35, виконаними на зовнішній поверхні рухомої заслінки 21 розетки. Корпус 1 і рухомий циліндр 2 утворюють телескопічне з'єднання. Робота запропонованого з'єднувача здійснюється наступним чином. У розстикованому стані вилка і розетка (Фіг.1, 3, 5) є герметичними і виключають попадання пилу і вологи на штепсельні розніми 8 і 25. Під час стикування вилку переміщують до розетки і рухома заслінка 6 вилки центрується відповідно рухомій заслінці 21 розетки, при цьому додаткові виступи 35 входять у додаткові поздовжні пази 34, забезпечуючи взаємну орієнтацію і фіксацію, а порожниста цанга 15 входить у проточку 24. Коли торцеві поверхні рухомих заслінок 6 і 21 на 55514 6 ближуються до контакту, уся середа, що знаходиться між ними, видаляється крізь радіальні отвори 14. При подальшому переміщенні корпусу 1 вилки назустріч корпусу 16 розетки, осьова пружина 4 деформується, а рухомий циліндр 2 переміщується відносно корпусу 1 всередину, при цьому радіальні штифти 12 взаємодіють з фігурними пазами 11 корпусу 1 і примушують обертатися рухому заслінку 6 відносно корпусу 1 й рухомого циліндра 2, а осьовий стрижень 9 проходить крізь порожнисту цангу 15 в осьовий канал 23, забезпечуючи фіксацію вилки і розетки. Рухома заслінка 6 зафіксована відносно рухомої заслінки 21 і синхронно обертає останню. Під час обертання рухомих заслінок 6 і 21 кришки 29 компенсувальних пристроїв 30 переміщуються в напрямку протилежному напрямку стикування, при цьому кришки 29 виходять із зачеплення з конічними отворами 28, при цьому конічні отвори 28 рухомих заслінок 6 і 21 переміщуються в напрямку отворів 26 рухомого циліндра 2 вилки і нерухомого корпусу 16 розетки. Коли радіальні штифти 12 займають положення, зображене пунктирною лінією на Фіг.3 і 4, конічні отвори 28 рухомих заслінок 6, 21 і отвори 26 рухомого циліндра 2 і нерухомого корпусу 16 співпадають. Таким чином забезпечуються умови для подальшого осьового переміщення і стикування штепсельних рознімів 8 і 25. Остаточне стикування відбувається під час переміщення радіальних штифтів 12 вздовж фігурних пазів 11 у тій його частині, котра співпадає з твірною циліндричної поверхні корпусу 1 (Фіг.3, 4). Осьова пружина 20 розетки компенсує похибки осьового переміщення під час стикування і запобігає пошкодженню штепсельних рознімів 8 і 25. Під час розстикування усе відбувається у зворотній послідовності з тією різницею, що для запобігання розчепленню рухомих заслінок 6 і 21 до моменту розстикування штепсельних рознімів 8 і 25 і до обертання рухомих заслінок 6 і 21 у вихідне положення (Фіг.1), осьовий стрижень 9, що переміщується разом з корпусом 1, забезпечує спрацювання порожнистої цанги 15 в момент досягнення пристроєм вихідного положення. У цей момент компенсувальні пристрої 30 займають положення, що відповідає Фіг.1, рухомі заслінки 6 і 21 розчеплюються і після руху, що дорівнює довжині циліндричної поверхні кільцевого виступу 13, розстикування остаточно закінчується (Фіг.2, 4, 6). Таким чином, запропонований з'єднувач, який має просту і надійну конструкцію, забезпечує герметичність з'єднувача на усіх етапах експлуатації. 7 55514 8 9 55514 10 11 Комп’ютерна верстка А. Крижанівський 55514 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Sealed electric connector

Автори англійською

Akhmetshyn Mubarak Akhmetovych, Kovtunenko Viacheslav Mykhailovych, Mokin Andrii Oleksandrovych, Mokin Oleksandr Vasyliovych, Miakenkyi Oleksandr Mykhailovych, Uvarov Yevhen Illich

Назва патенту російською

Герметичный электрический соединитель

Автори російською

Ахметшин Мубарак Ахметович, Ковтуненко Вячеслав Михайлович, Мокин Андрей Александрович, Мокин Александр Васильевич, Мякенький Александр Михайлович, Уваров Евгений Ильич

МПК / Мітки

МПК: H01R 13/52, H02B 1/00

Мітки: герметичний, з'єднувач, електричний
