Процес безперервного вивантаження коксу з установки сухого гасіння коксу

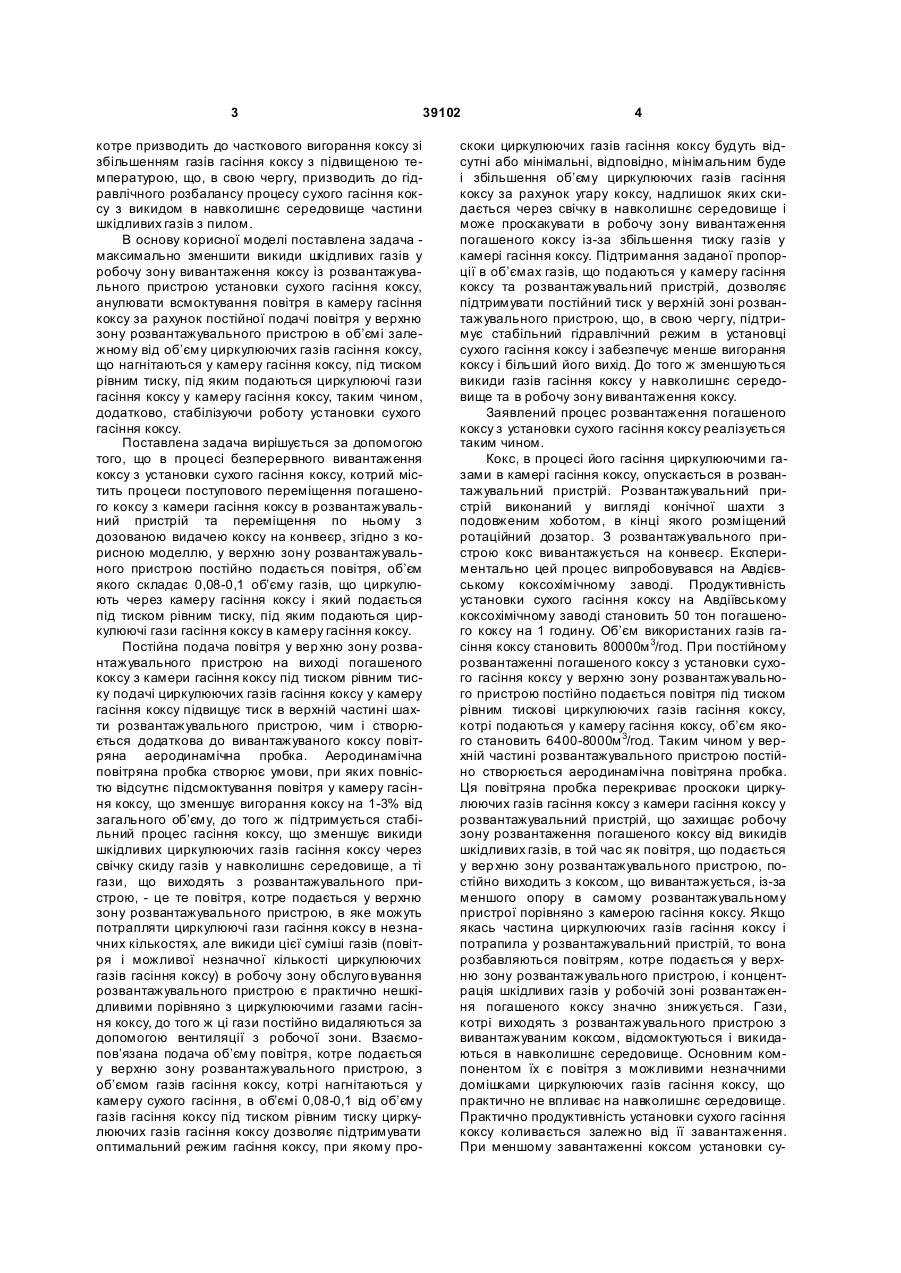

Процес безперервного вивантаження коксу з установки сухого гасіння коксу, що включає процеси поступового переміщення погашеного коксу з камери гасіння коксу в розвантажувальний пристрій та переміщення по ньому з дозованою видачею коксу на конвеєр, який відрізняється тим, що у верхню зону розвантажувального пристрою постійно подають повітря, об'єм якого складає 0,080,1 об'єму газів, що циркулюють через камеру гасіння коксу, і яке подають під тиском, що дорівнює тиску, під яким подають циркулюючі гази гасіння коксу в камеру гасіння коксу. (19) (21) u200808678 (22) 01.07.2008 (24) 10.02.2009 (46) 10.02.2009, Бюл.№ 3, 2009 р. (72) ПЛІНЕР ГРИГОРІЙ ЄФРЕМОВИЧ, UA, ЛУК'ЯНИЦЯ ВОЛОДИМИР ФЕДОРОВИЧ, UA, Г АВРИЛЮК ВАСИЛІЙ ІВАНОВИЧ, UA, АГАРКОВ П АВЛО ВАЛЕНТИНОВИЧ, UA, БАКЛАЖЕНКО АН АТОЛІЙ СТЕПАНОВИЧ, UA, ЖИЛАВИЙ ПАВЛО ВАСИЛЬОВИЧ, UA, КЛЕШНЯ ГРИГОРІЙ ГРИГОРОВИЧ, UA, МОЗОЛЕВСЬКИЙ ВОЛОДИ МИР МИКОЛАЙОВИЧ, UA, ХРИСТЕНКО БОРИС ІВАНОВИЧ, UA, ХУДОКОРМОВ АНДРІЙ ПЕТРОВИЧ, U A, ПЕШИКОВ ОЛЕКСАНДР ЯКОВЛЕВИЧ, UA, ФІДЧУНОВ ОЛЕКСІЙ ЛЕОНІДОВИЧ, U A 3 39102 котре призводить до часткового вигорання коксу зі збільшенням газів гасіння коксу з підвищеною температурою, що, в свою чергу, призводить до гідравлічного розбалансу процесу сухого гасіння коксу з викидом в навколишнє середовище частини шкідливих газів з пилом. В основу корисної моделі поставлена задача максимально зменшити викиди шкідливих газів у робочу зону вивантаження коксу із розвантажувального пристрою установки сухого гасіння коксу, анулювати всмоктування повітря в камеру гасіння коксу за рахунок постійної подачі повітря у верхню зону розвантажувального пристрою в об’ємі залежному від об’єму циркулюючих газів гасіння коксу, що нагнітаються у камеру гасіння коксу, під тиском рівним тиску, під яким подаються циркулюючі гази гасіння коксу у камеру гасіння коксу, таким чином, додатково, стабілізуючи роботу установки сухого гасіння коксу. Поставлена задача вирішується за допомогою того, що в процесі безперервного вивантаження коксу з установки сухого гасіння коксу, котрий містить процеси поступового переміщення погашеного коксу з камери гасіння коксу в розвантажувальний пристрій та переміщення по ньому з дозованою видачею коксу на конвеєр, згідно з корисною моделлю, у верхню зону розвантажувального пристрою постійно подається повітря, об’єм якого складає 0,08-0,1 об’єму газів, що циркулюють через камеру гасіння коксу і який подається під тиском рівним тиску, під яким подаються циркулюючі гази гасіння коксу в камеру гасіння коксу. Постійна подача повітря у вер хню зону розвантажувального пристрою на виході погашеного коксу з камери гасіння коксу під тиском рівним тиску подачі циркулюючих газів гасіння коксу у камеру гасіння коксу підвищує тиск в верхній частині шахти розвантажувального пристрою, чим і створюється додаткова до вивантажуваного коксу повітряна аеродинамічна пробка. Аеродинамічна повітряна пробка створює умови, при яких повністю відсутнє підсмоктування повітря у камеру гасіння коксу, що зменшує вигорання коксу на 1-3% від загального об’єму, до того ж підтримується стабільний процес гасіння коксу, що зменшує викиди шкідливих циркулюючих газів гасіння коксу через свічку скиду газів у навколишнє середовище, а ті гази, що виходять з розвантажувального пристрою, - це те повітря, котре подається у верхню зону розвантажувального пристрою, в яке можуть потрапляти циркулюючі гази гасіння коксу в незначних кількостях, але викиди цієї суміші газів (повітря і можливої незначної кількості циркулюючих газів гасіння коксу) в робочу зону обслуго вування розвантажувального пристрою є практично нешкідливими порівняно з циркулюючими газами гасіння коксу, до того ж ці гази постійно видаляються за допомогою вентиляції з робочої зони. Взаємопов’язана подача об’єму повітря, котре подається у верхню зону розвантажувального пристрою, з об’ємом газів гасіння коксу, котрі нагнітаються у камеру сухого гасіння, в об’ємі 0,08-0,1 від об’єму газів гасіння коксу під тиском рівним тиску циркулюючих газів гасіння коксу дозволяє підтримувати оптимальний режим гасіння коксу, при якому про 4 скоки циркулюючих газів гасіння коксу будуть відсутні або мінімальні, відповідно, мінімальним буде і збільшення об’єму циркулюючих газів гасіння коксу за рахунок угару коксу, надлишок яких скидається через свічку в навколишнє середовище і може проскакувати в робочу зону вивантаження погашеного коксу із-за збільшення тиску газів у камері гасіння коксу. Підтримання заданої пропорції в об’ємах газів, що подаються у камеру гасіння коксу та розвантажувальний пристрій, дозволяє підтримувати постійний тиск у верхній зоні розвантажувального пристрою, що, в свою чергу, підтримує стабільний гідравлічний режим в установці сухого гасіння коксу і забезпечує менше вигорання коксу і більший його вихід. До того ж зменшуються викиди газів гасіння коксу у навколишнє середовище та в робочу зону вивантаження коксу. Заявлений процес розвантаження погашеного коксу з установки сухого гасіння коксу реалізується таким чином. Кокс, в процесі його гасіння циркулюючими газами в камері гасіння коксу, опускається в розвантажувальний пристрій. Розвантажувальний пристрій виконаний у вигляді конічної шахти з подовженим хоботом, в кінці якого розміщений ротаційний дозатор. З розвантажувального пристрою кокс вивантажується на конвеєр. Експериментально цей процес випробовувався на Авдієвському коксохімічному заводі. Продуктивність установки сухого гасіння коксу на Авдіївському коксохімічному заводі становить 50 тон погашеного коксу на 1 годину. Об’єм використаних газів гасіння коксу становить 80000м 3/год. При постійному розвантаженні погашеного коксу з установки сухого гасіння коксу у верхню зону розвантажувального пристрою постійно подається повітря під тиском рівним тискові циркулюючих газів гасіння коксу, котрі подаються у камеру гасіння коксу, об’єм якого становить 6400-8000м 3/год. Таким чином у верхній частині розвантажувального пристрою постійно створюється аеродинамічна повітряна пробка. Ця повітряна пробка перекриває проскоки циркулюючих газів гасіння коксу з камери гасіння коксу у розвантажувальний пристрій, що захищає робочу зону розвантаження погашеного коксу від викидів шкідливих газів, в той час як повітря, що подається у вер хню зону розвантажувального пристрою, постійно виходить з коксом, що вивантажується, із-за меншого опору в самому розвантажувальному пристрої порівняно з камерою гасіння коксу. Якщо якась частина циркулюючих газів гасіння коксу і потрапила у розвантажувальний пристрій, то вона розбавляються повітрям, котре подається у верхню зону розвантажувального пристрою, і концентрація шкідливих газів у робочій зоні розвантаження погашеного коксу значно знижується. Гази, котрі виходять з розвантажувального пристрою з вивантажуваним коксом, відсмоктуються і викидаються в навколишнє середовище. Основним компонентом їх є повітря з можливими незначними домішками циркулюючих газів гасіння коксу, що практично не впливає на навколишнє середовище. Практично продуктивність установки сухого гасіння коксу коливається залежно від її завантаження. При меншому завантаженні коксом установки су 5 39102 хого гасіння коксу зменшується потреба в газах гасіння коксу, подача яких регулюється залежно від тиску в камері гасіння коксу, зменшується і потреба в повітрі, котре подається у верхню зону розвантажувального пристрою, що і використовується у даному процесі. В результаті проведених досліджень встановлено, що об’єм повітря в 0,08-0,1 від об’єму газів гасіння коксу, що нагнітаються у камеру гасіння коксу, котрий подається у верхню зону розвантажувального пристрою достатній для ліквідації за Комп’ютерна в ерстка Л.Литв иненко 6 газованості шкідливими газами робочого місця при вивантаженні коксу з розвантажувального пристрою та проскоків повітря у камеру гасіння коксу. До того ж, реалізація цих процесів при розвантаженні погашеного коксу покращує гідравлічний режим роботи установки сухого гасіння коксу, зменшується вигорання коксу до 1-3%, зменшуються викиди шкідливих газів в навколишнє середовище, зменшуються енергетичні затрати нагнітаючого устаткування. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
