П’єзокерамічний суматор
Номер патенту: 55517
Опубліковано: 10.12.2010
Автори: Базіло Костянтин Вікторович, Шарапов Валерій Михайлович
Формула / Реферат
П'єзокерамічний суматор, який містить дисковий п'єзоелемент з трьома системами електродів, до однієї з яких підключено перший генератор, до другої - другий генератор, до третьої - індикатор, який відрізняється тим, що перша та друга системи електродів виконані у вигляді півкілець, а третя - у вигляді дисків, причому перший та другий генератори виконані у вигляді генераторів електричних сигналів у формі меандру.
Текст

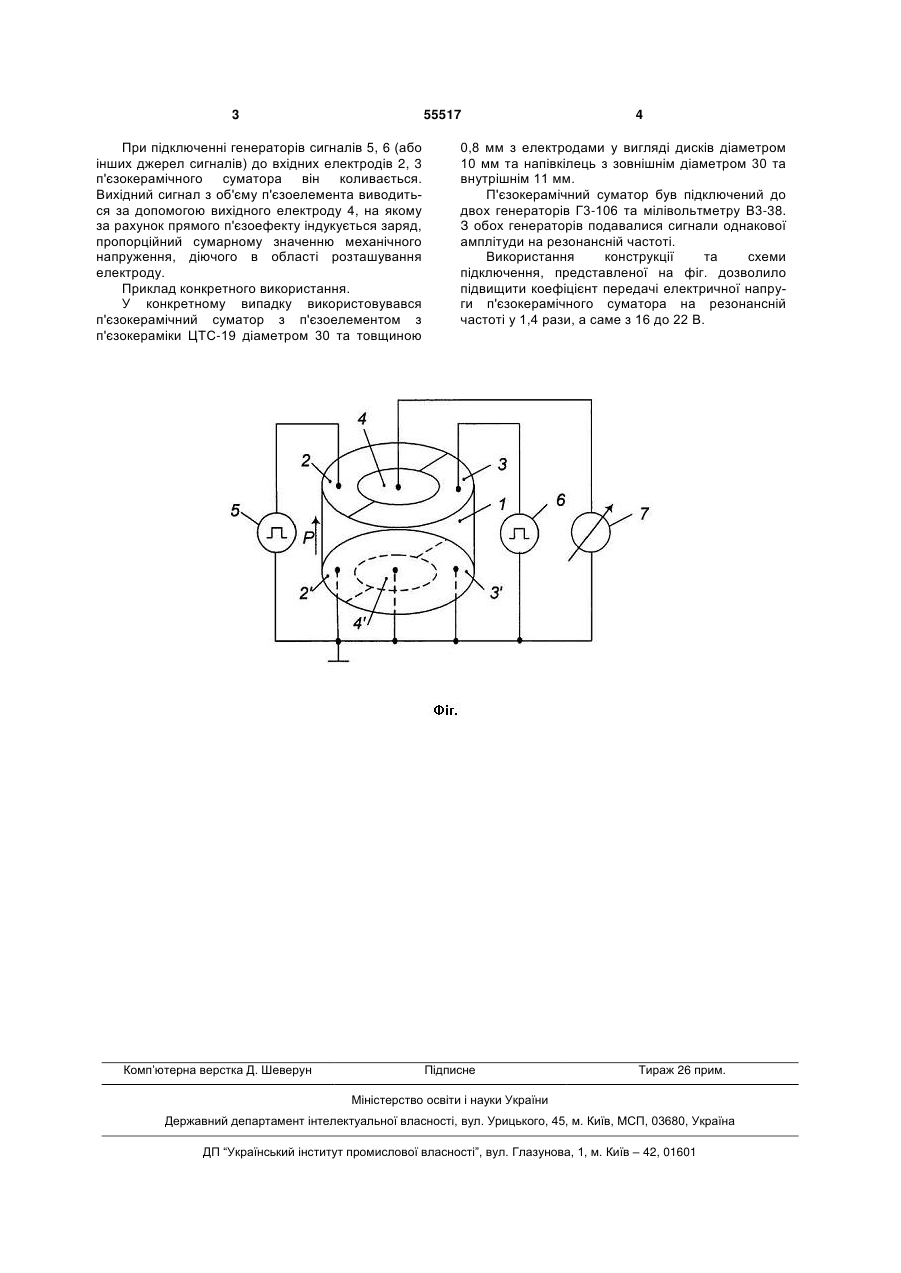

П'єзокерамічний суматор, який містить дисковий п'єзоелемент з трьома системами електродів, 3 55517 При підключенні генераторів сигналів 5, 6 (або інших джерел сигналів) до вхідних електродів 2, 3 п'єзокерамічного суматора він коливається. Вихідний сигнал з об'єму п'єзоелемента виводиться за допомогою вихідного електроду 4, на якому за рахунок прямого п'єзоефекту індукується заряд, пропорційний сумарному значенню механічного напруження, діючого в області розташування електроду. Приклад конкретного використання. У конкретному випадку використовувався п'єзокерамічний суматор з п'єзоелементом з п'єзокераміки ЦТС-19 діаметром 30 та товщиною Комп’ютерна верстка Д. Шеверун 4 0,8 мм з електродами у вигляді дисків діаметром 10 мм та напівкілець з зовнішнім діаметром 30 та внутрішнім 11 мм. П'єзокерамічний суматор був підключений до двох генераторів Г3-106 та мілівольтметру В3-38. З обох генераторів подавалися сигнали однакової амплітуди на резонансній частоті. Використання конструкції та схеми підключення, представленої на фіг. дозволило підвищити коефіцієнт передачі електричної напруги п'єзокерамічного суматора на резонансній частоті у 1,4 рази, а саме з 16 до 22 В. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoceramic adder unit
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych
Назва патенту російськоюПьезокерамический сумматор
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович
МПК / Мітки
МПК: G06F 7/00, G06C 15/00
Мітки: п'єзокерамічний, суматор
