Тепловий блок

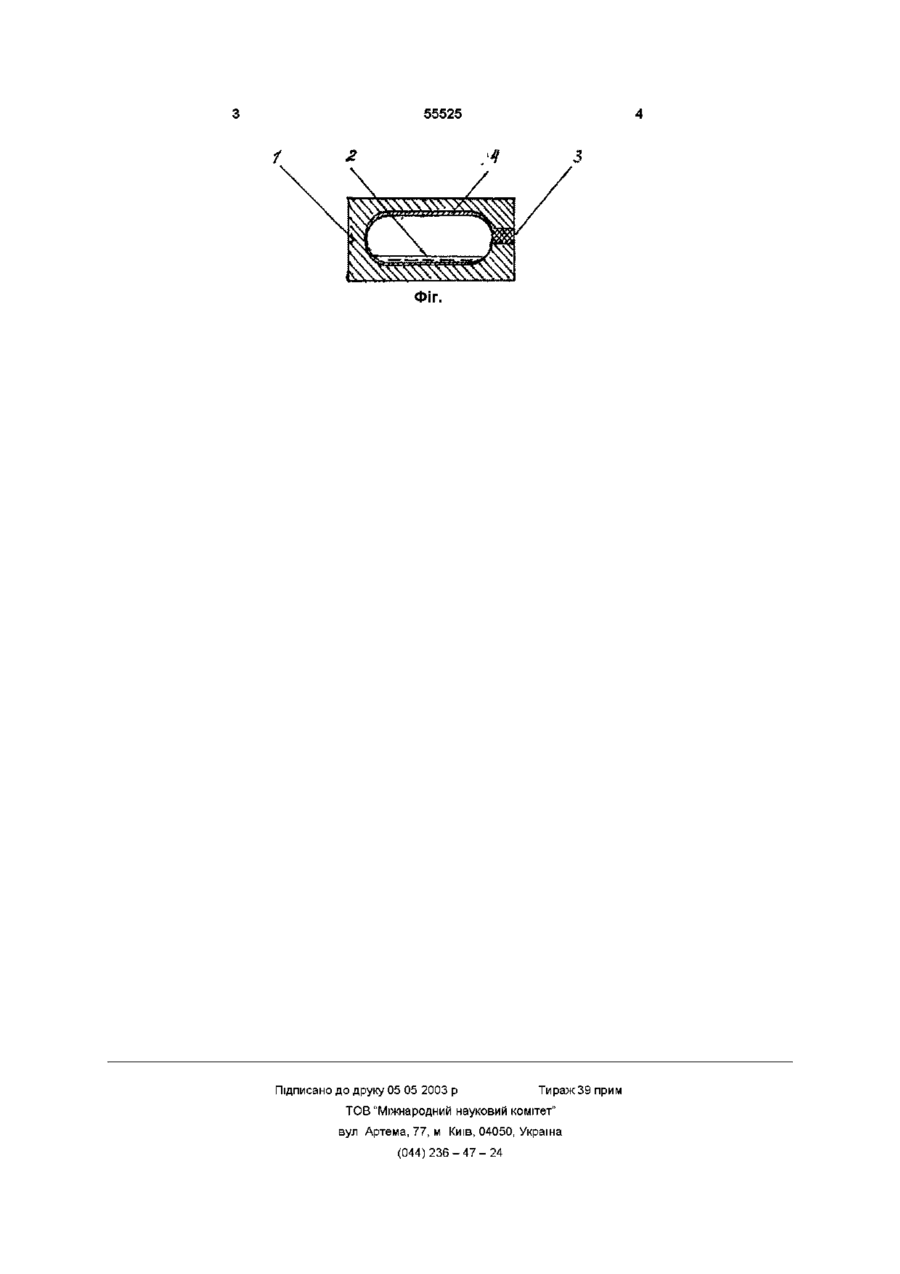

15 04 2003, Бюл № 4, 2003 р Криницький Леонід Костянтинович Криницький Леонід Костянтинович US 3 613 778, 03 03 1969 Тепловий блок, що містить герметичну каме Винахід відноситься до теплотехніки як утилізатор тепла продуктів згорання палива ВІДОМІ теплові труби, які вміщують зони випарювання конденсації і транспорту теплоносія, використовуються для охолодження запилених димових газів, мають високі теплодинамічні властивості та автономність дії Але як показує практичний досвід, теплові труби, виготовленні з корозійно стійких матеріалів суттєво ускладнюють спорудження та експлуатацію теплообмінників з причини закорковування між трубного простору зольними осадками („Тепловые трубы" Дан П , РейД -1979г) Найближчім рішенням по суті означеного є ВІДОМІ „ПЛОСКІ теплові труби" (патент США №3613778 кл 165/105 1971 р) які вміщують зони випарювання конденсації та транспорту теплоносія в металевому корпусі з системою парових каналів взаємно - перпендикулярного напрямку Недоліком цих теплообмінників є висока собівартість Винахід має мету спрощення конструкції, підвищення стабільності дії плоских теплових труб шляхом виготовлення корпусу з кераміки у вигляді плоскогранної ємності, на внутрішніх стінках якої нанесена капілярна структура у вигляді виступів і впадин, напр сітчастим рельєфом На фіг схематично зображено 1) тепловий блок, 2) теплоносій, 3) горловина з притертою пробкою, ру, яка має зони випарювання, конденсації та транспортування теплоносія, який відрізняється тим, що герметична камера виконана у вигляді плоскогранної керамічної ємності, а зону конденсації забезпечує капілярна структура, нанесена пористою глиняною масою на внутрішні стінки камери 4) капілярна структура Герметична ємність - 1 виготовлена із стійкої до дії перемінних температур та вологи кераміки Теплоносій - 2 заповнює приблизно 1/100 об'єму камери дистильованої води з дегазацією випарюванням та закупоркою без доступу повітря притертою пробкою - 3 капілярна структура - 4 нанесена на внутрішні стінки камери пористої керамічної маси рельєфними виступами, які активізують безкапельну конденсацію пару Випробувані на теплопровідність блоки використовуються в якості цегли для кладки опалювальних печей та камінів Рівномірне нагрівання блочної кладки циркулюючим в герметичних камерах блоків паром та конденсатом прискорюється в наслідок пониженої температури кипіння рідини в розрідженому середовищі камери Максимальна температура нагрівання поверхні блочної кладки обмежується температурою кипіння рідини, яка майже повністю випарюється при перегріві блоку В робочому режимі циркулюючій теплоносій передає тепло продуктів згорання палива повітрю приміщення конденсацією пару на охолоджуваних повітрям гранях, транспортуванням конденсату капілярними силами в зону нагрівання, де конденсат випарюється та знову подається в зону конденсації незалежно від орієнтації блоку, що створює комфортні умови опалювання альтернативними видами палива О ю ю ю ю Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
