Пристрій для зарядки батареї з накопичувальних конденсаторів
Номер патенту: 55581
Опубліковано: 27.12.2010
Автори: Мусієнко Максим Павлович, Петльований Петро Вікторович, Коваленко Анна Михайлівна
Формула / Реферат
Пристрій для зарядки батареї з накопичувальних конденсаторів, що містить джерело змінної електричної напруги, випрямляч, два накопичувальних конденсатори, ключ, що запобігає поверненню накопиченої енергії до джерела, блок контролю напруги та управління ключем, який відрізняється тим, що пристрій обладнаний додатковим ключем, що керується блоком контролю напруги та управління ключем, причому кожний ключ забезпечує зарядку та розрядку одного конденсатора.
Текст

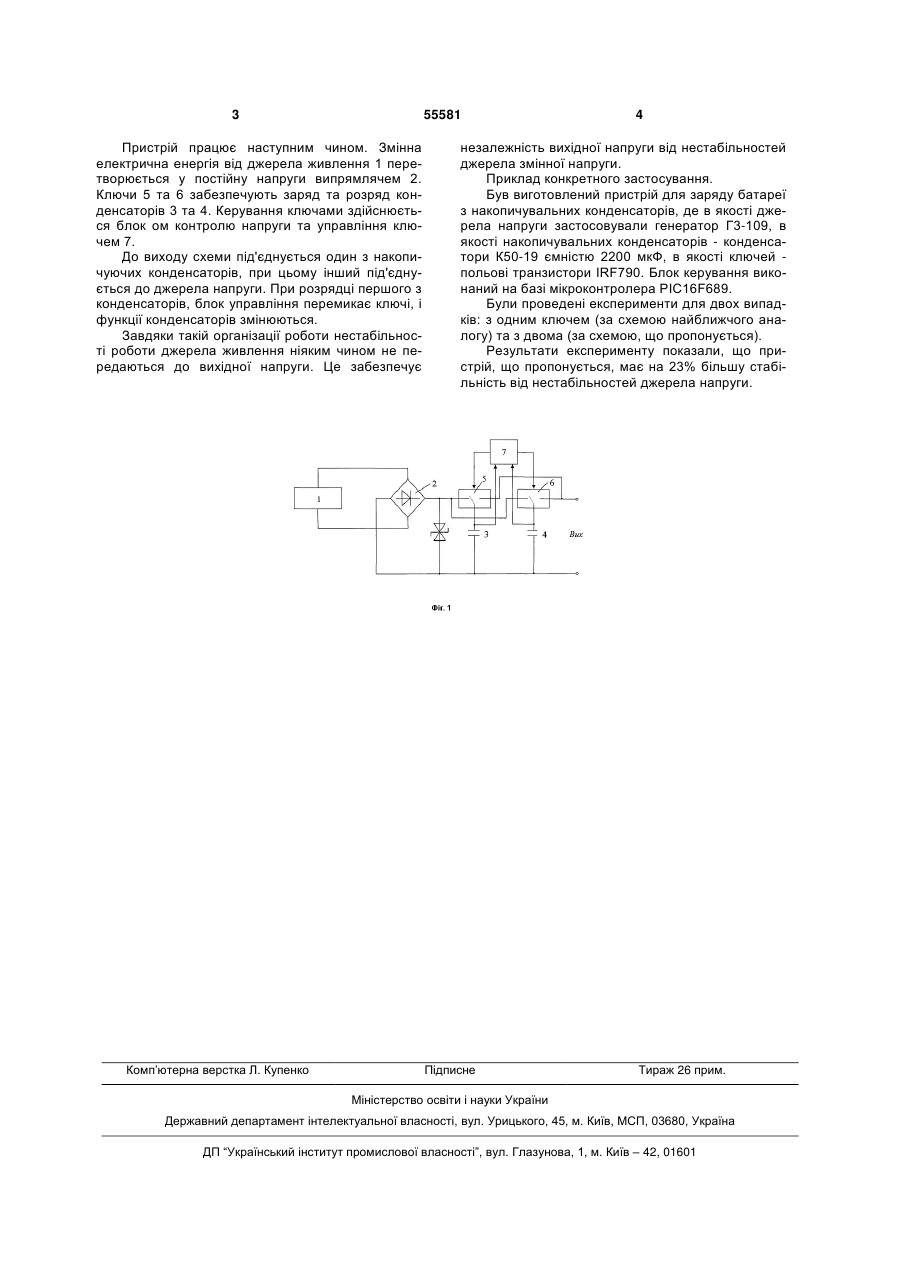

Пристрій для зарядки батареї з накопичувальних конденсаторів, що містить джерело змінної 3 55581 Пристрій працює наступним чином. Змінна електрична енергія від джерела живлення 1 перетворюється у постійну напруги випрямлячем 2. Ключи 5 та 6 забезпечують заряд та розряд конденсаторів 3 та 4. Керування ключами здійснюється блок ом контролю напруги та управління ключем 7. До виходу схеми під'єднується один з накопичуючих конденсаторів, при цьому інший під'єднується до джерела напруги. При розрядці першого з конденсаторів, блок управління перемикає ключі, і функції конденсаторів змінюються. Завдяки такій організації роботи нестабільності роботи джерела живлення ніяким чином не передаються до вихідної напруги. Це забезпечує Комп’ютерна верстка Л. Купенко 4 незалежність вихідної напруги від нестабільностей джерела змінної напруги. Приклад конкретного застосування. Був виготовлений пристрій для заряду батареї з накопичувальних конденсаторів, де в якості джерела напруги застосовували генератор Г3-109, в якості накопичувальних конденсаторів - конденсатори К50-19 ємністю 2200 мкФ, в якості ключей польові транзистори IRF790. Блок керування виконаний на базі мікроконтролера PIC16F689. Були проведені експерименти для двох випадків: з одним ключем (за схемою найближчого аналогу) та з двома (за схемою, що пропонується). Результати експерименту показали, що пристрій, що пропонується, має на 23% більшу стабільність від нестабільностей джерела напруги. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
