Пристрій для зарядки накопичувальних конденсаторів від мережі змінного струму

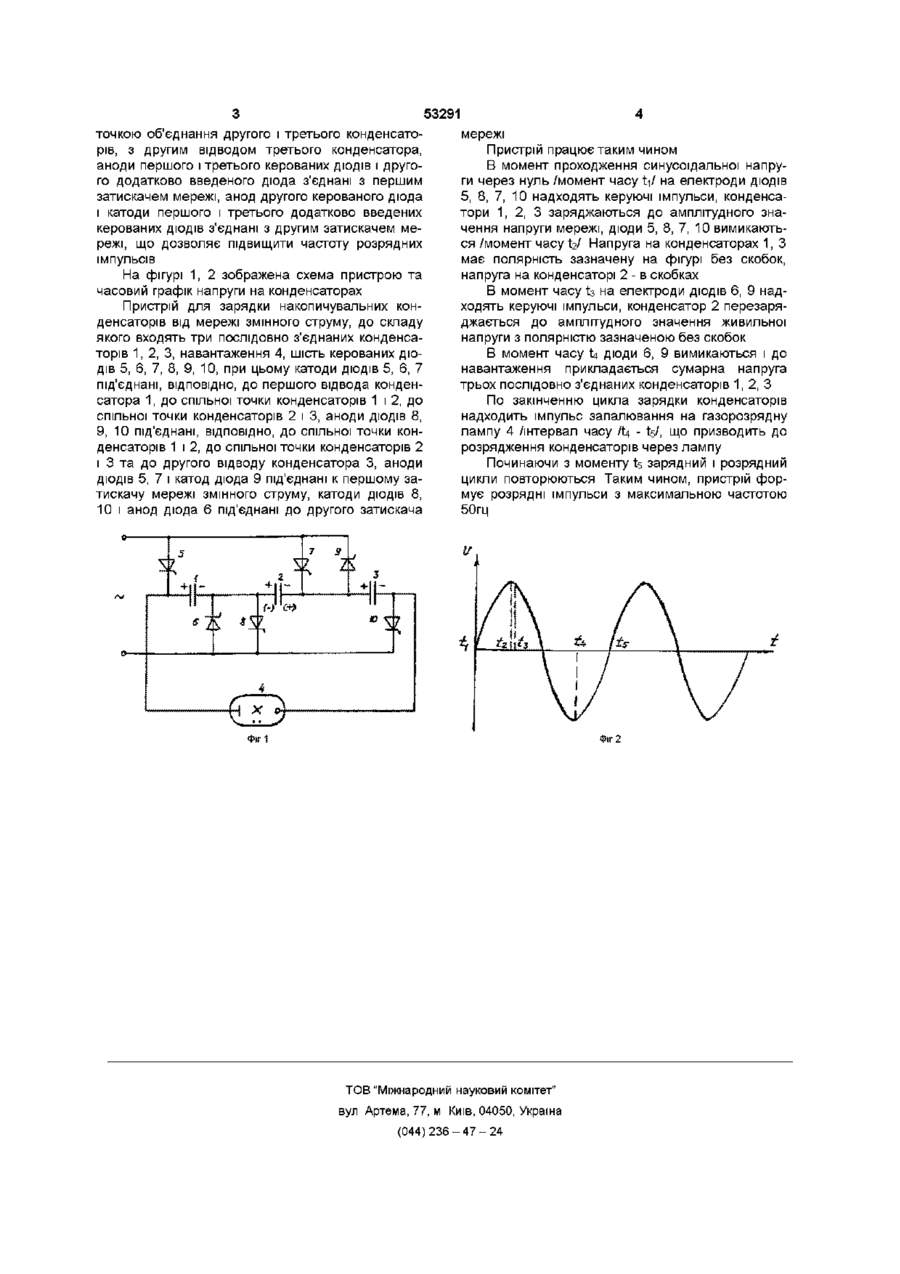

Пристрій для зарядки накопичувальних конденсаторів від мережі змінного струму, до складу якого входять три конденсатори і три діоди, який відрізняється тим, що конденсатори з'єднані послідовно, а вільний перший ВІДВІД першого конденсатора і вільний другий ВІДВІД третього конденсатора з'єднані, ВІДПОВІДНО, з першим і другим затискачами навантаження, перший, другий і тре Винахід належить до імпульсної техніки і може бути використаний для живлення газорозрядних ламп та інших імпульсних споживачів Відомий пристрій для зарядки ємнісних накопичувачів від мережі змінного струму, що містить два конденсатора, з'єднаних послідовно і два тиристора /Валков И В , Вакуленко В И Источники электропитания лазеров Техника, 1967, с 63, рис 35а/ Недоліком такого пристрою є те, що амплітуда імпульса напруги на навантаженні не може бути більшою подвоєної амплітуди напруги живильної мережі Найбільш близьким за технічною суттю є пристрій для живлення імпульсного навантаження, до складу якого входять три конденсатора і три діода, при цьому діоди ввімкнені ЗГІДНО-ПОСЛІДОВНО, а анод першого діода під'єднай до першого затискача мережі змінного струму, катод третього діода через перший конденсатор під'єднай до другого затискача мережі, другий конденсатор ввімкнений між першим затискачем мережі та точкою з'єднання анода третього і катода другого ДІОДІВ, третій конденсатор ввімкнений між другим затискачем мережі і точкою з'єднання катода першого і анода другого ДІОДІВ /Санилов Г Н , Родионов А В , Шаршов А Г Расчет и эксплуатация светотехничес тій діоди виконані керованими, при цьому їхні катоди з'єднані, ВІДПОВІДНО, з першим відводом першого конденсатора, з точкою об'єднання першого і другого конденсаторів, з точкою об'єднання другого і третього конденсаторів, аноди першого, другого і третього додатково введених керованих ДІОДІВ з'єднані, ВІДПОВІДНО, з точкою об'єднання першого і другого конденсаторів, з точкою об'єднання другого і третього конденсаторів, з другим відводом третього конденсатора, аноди першого і третього керованих ДІОДІВ і другого додатково введеного діода з'єднані з першим затискачем мережі, анод другого керованого діода і катоди першого і третього додатково введених керованих ДІОДІВ з'єднані з другим затискачем мережі. ких импульсных установок и источников питания, М , Энергоатомиздат, 1989, с 89, рис 3 9 8/ Недоліком відомого пристрою є низька частота проходження розрядних імпульсів, що обмежує область застосування пристрою В основу винаходу поставлена задача вдосконалення пристрою для зарядки накопичувальних конденсаторів, в якому шляхом введення додаткових керованих ДІОДІВ, катоди і аноди яких з'єднані за певною ПОСЛІДОВНІСТЮ із конденсаторами, під вищують частоту розрядних імпульсів Поставлена задача вирішується тим, що у пристрої для зарядки накопичувальних конденсаторів від мережі змінного струму, до складу якого входять три конденсатори і три діоди, згідно з винаходом, конденсатори з'єднані послідовно, а вільний перший ВІДВІД першого конденсатора і вільний другий ВІДВІД третього конденсатора з'єднані, ВІДПОВІДНО, з першим і другим затискачами навантаження, перший, другий і третій діоди виконані керованими, їхні катоди з'єднані, ВІДПОВІДНО, З першим відводом першого конденсатора, з точкою об'єднання першого і другого конденсаторів, з точкою об'єднання другого і третього конденсаторів, аноди першого, другого і третього додатково введених керованих ДІОДІВ з'єднані, ВІДПОВІДНО, З ТОЧ КОЮ об'єднання першого і другого конденсаторів, з со Ю 53291 точкою об'єднання другого і третього конденсаторів, з другим відводом третього конденсатора, аноди першого і третього керованих ДІОДІВ І другого додатково введеного діода з'єднані з першим затискачем мережі, анод другого керованого діода і катоди першого і третього додатково введених керованих ДІОДІВ з'єднані з другим затискачем мережі, що дозволяє підвищити частоту розрядних імпульсів На фігурі 1, 2 зображена схема пристрою та часовий графік напруги на конденсаторах Пристрій для зарядки накопичувальних конденсаторів від мережі змінного струму, до складу якого входять три послідовно з'єднаних конденсаторів 1, 2, 3, навантаження 4, шість керованих ДІОДІВ 5, 6, 7, 8, 9, 10, при цьому катоди ДІОДІВ 5, 6, 7 під'єднані, ВІДПОВІДНО, до першого відвода конденсатора 1, до спільної точки конденсаторів 1 і 2, до спільної точки конденсаторів 2 і 3, аноди ДІОДІВ 8, 9, 10 під'єднані, ВІДПОВІДНО, ДО СПІЛЬНОЇ ТОЧКИ кон денсаторів 1 і 2, до спільної точки конденсаторів 2 і 3 та до другого відводу конденсатора 3, аноди ДІОДІВ 5, 7 і катод діода 9 під'єднані к першому затискачу мережі змінного струму, катоди ДІОДІВ 8, 10 і анод діода 6 під'єднані до другого затискача 7 мережі Пристрій працює таким чином В момент проходження синусоїдальної напруги через нуль /момент часу t|/ на електроди ДІОДІВ 5, 8, 7, 10 надходять керуючі імпульси, конденсатори 1, 2, 3 заряджаються до амплітудного значення напруги мережі, діоди 5, 8, 7, 10 вимикаються /момент часу bj Напруга на конденсаторах 1, З має полярність зазначену на фігурі без скобок, напруга на конденсаторі 2 - в скобках В момент часу t3 на електроди ДІОДІВ 6, 9 над ходять керуючі імпульси, конденсатор 2 перезаряджається до амплітудного значення живильної напруги з полярністю зазначеною без скобок В момент часу U Діоди 6, 9 вимикаються і до навантаження прикладається сумарна напруга трьох послідовно з'єднаних конденсаторів 1, 2, З По закінченню цикла зарядки конденсаторів надходить імпульс запалювання на газорозрядну лампу 4 /інтервал часу /U - У, що призводить до розрядження конденсаторів через лампу Починаючи з моменту ts зарядний і розрядний цикли повторюються Таким чином, пристрій формує розрядні імпульси з максимальною частотою 50гц J? ( • > #• ™ї - * # ' Фіг 2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
