Спосіб змащування вузла повзун-шатун кривошипного гарячештампувального преса
Номер патенту: 55664
Опубліковано: 27.12.2010
Автори: Пиц Ярослав Євгенович, Пиц Володимир Ярославич, Роганов Максим Львович, Пиц Євген Ярославич, Роганов Лев Леонідович
Формула / Реферат
Спосіб змащування вузла повзун-шатун кривошипного горячештампувального преса, який полягає в подачі мастила під тиском в зону тертя, який відрізняється тим, що створюється надлишковий тиск змащувальної рідини за рахунок вмонтованих в повзун поршнів, які рухаються назустріч один до одного під час робочого ходу повзуна.
Текст

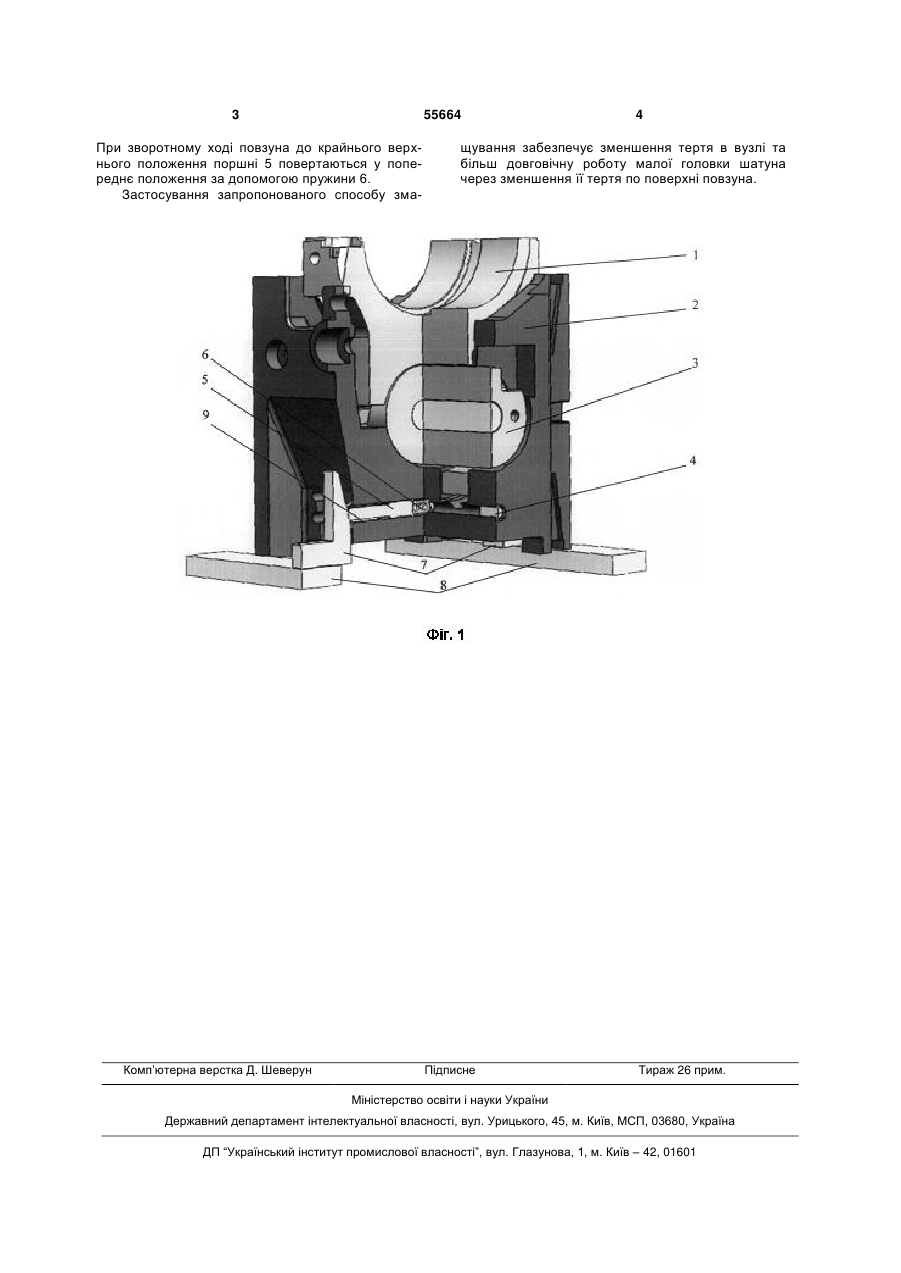

Спосіб змащування вузла повзун-шатун кривошипного гарячештампувального преса, який полягає в подачі мастила під тиском в зону тертя, який відрізняється тим, що створюється надлишковий тиск змащувальної рідини за рахунок вмонтованих в повзун поршнів, які рухаються назустріч один до одного під час робочого ходу повзуна. (19) (21) u201005674 (22) 11.05.2010 (24) 27.12.2010 (46) 27.12.2010, Бюл.№ 24, 2010 р. (72) РОГАНОВ ЛЕВ ЛЕОНІДОВИЧ, РОГАНОВ МАКСИМ ЛЬВОВИЧ, ПИЦ ВОЛОДИМИР ЯРОСЛАВИЧ, ПИЦ ЄВГЕН ЯРОСЛАВИЧ, ПИЦ ЯРОСЛАВ ЄВГЕНОВИЧ 3 55664 При зворотному ході повзуна до крайнього верхнього положення поршні 5 повертаються у попереднє положення за допомогою пружини 6. Застосування запропонованого способу зма Комп’ютерна верстка Д. Шеверун 4 щування забезпечує зменшення тертя в вузлі та більш довговічну роботу малої головки шатуна через зменшення її тертя по поверхні повзуна. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for lubrication of sliding long toggle link of hot-forging crank press
Автори англійськоюRohanov Lev Leonidovych, Rohanov Maksym Lvovych, Pyts Volodymyr Yaroslavych, Pyts Yevhen Yaroslavych, Pyts Yaroslav Yevhenovych
Назва патенту російськоюСпособ смазки узла ползун-шатун кривошипного горячештамповочного пресса
Автори російськоюРоганов Лев Леонидович, Роганов Максим Львович, Пыц Владимир Ярославич, Пыц Евгений Ярославич, Пыц Ярослав Евгеньевич
МПК / Мітки
МПК: F16N 17/00
Мітки: спосіб, преса, кривошипного, вузла, повзун-шатун, змащування, гарячештампувального
