B21D 22/06 — за допомогою елементів штампа, рухливих відносно один одного

Номер патенту: 116624

Опубліковано: 25.05.2017

Автори: Цимбалюк Валентин Миколайович, Марченко Віталій Леонідович

МПК: B21D 22/06, B21J 13/02

Мітки: штамп, відкритого, штампування, об`ємного

Формула / Реферат:

Штамп для облойного штампування, в якому верхній півштамп складається з двох секцій - облойної та центральної, який відрізняється тим, що секції виконані з можливістю здійснення відносного руху в осьовому напрямку, облойна частина штампа зсунута відносно центральної і утворює порожнину облойного містка до початку витікання металу в облой.

Номер патенту: 54475

Опубліковано: 10.11.2010

Автори: Пиц Володимир Ярославич, Пиц Ярослав Євгенович, Пиц Євген Ярославич

МПК: B21D 22/06

Мітки: пристрій, зустрічного, деформування

Формула / Реферат:

Пристрій для зустрічного деформування, який вміщує клинові повзунки, привід для їх переміщення, клиновий стіл та пуансон, який відрізняється тим, що стіл своєю нижньою клиновою поверхнею спирається на дві клинові повзушки, горизонтальне зміщення яких забезпечують вертикально розташовані верхні клини, які з'єднані з пуансоном.

Номер патенту: 91972

Опубліковано: 27.09.2010

Автор: Пінард Фабріс

МПК: B21D 22/06, B21D 53/00, B32B 15/08 ...

Мітки: виготовлення, композитної, спосіб, деталі

Формула / Реферат:

1. Спосіб виготовлення шаруватої композитної деталі, який має наступні етапи:- принаймні одну сторону стального листа, товщина якого Еa менше 0,65 мм, покривають однією чи кількома клейкими полімерними плівками, загальна товщина Ер яких перевищує або дорівнює 0,1 мм, для формування шаруватого композитного листа, що має товщину Е = Еа + Ер;- за необхідності шаруватий композитний лист розрізають для одержання листової...

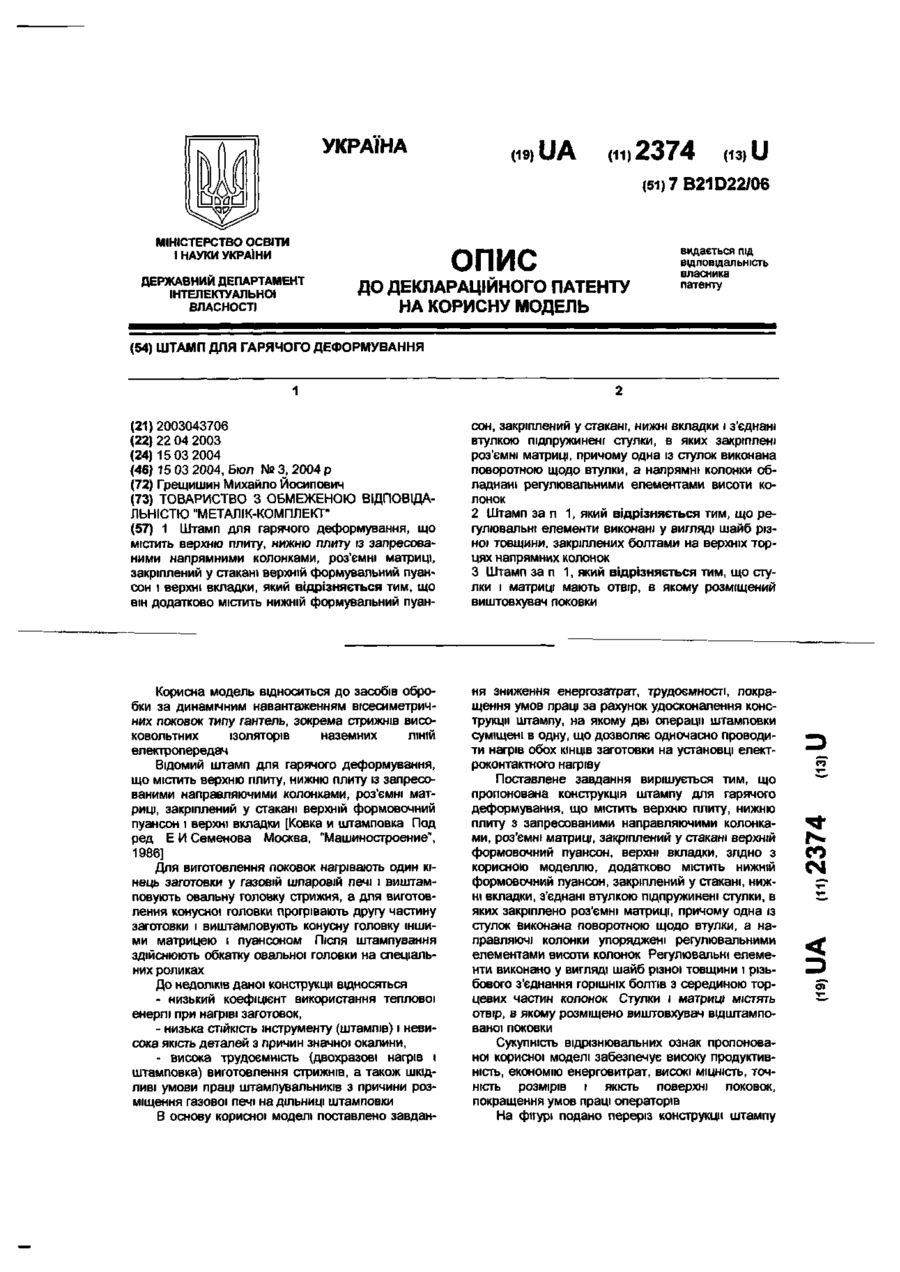

Номер патенту: 2374

Опубліковано: 15.03.2004

Автор: Грещишин Михайло Йосипович

МПК: B21D 22/06

Мітки: гарячого, штамп, деформування

Формула / Реферат:

1. Штамп для гарячого деформування, що містить верхню плиту, нижню плиту із запресованими напрямними колонками, роз'ємні матриці, закріплений у стакані верхній формувальний пуансон і верхні вкладки, який відрізняється тим, що він додатково містить нижній формувальний пуансон, закріплений у стакані, нижні вкладки і з'єднані втулкою підпружинені стулки, в яких закріплені роз'ємні матриці, причому одна із стулок виконана поворотною щодо втулки,...

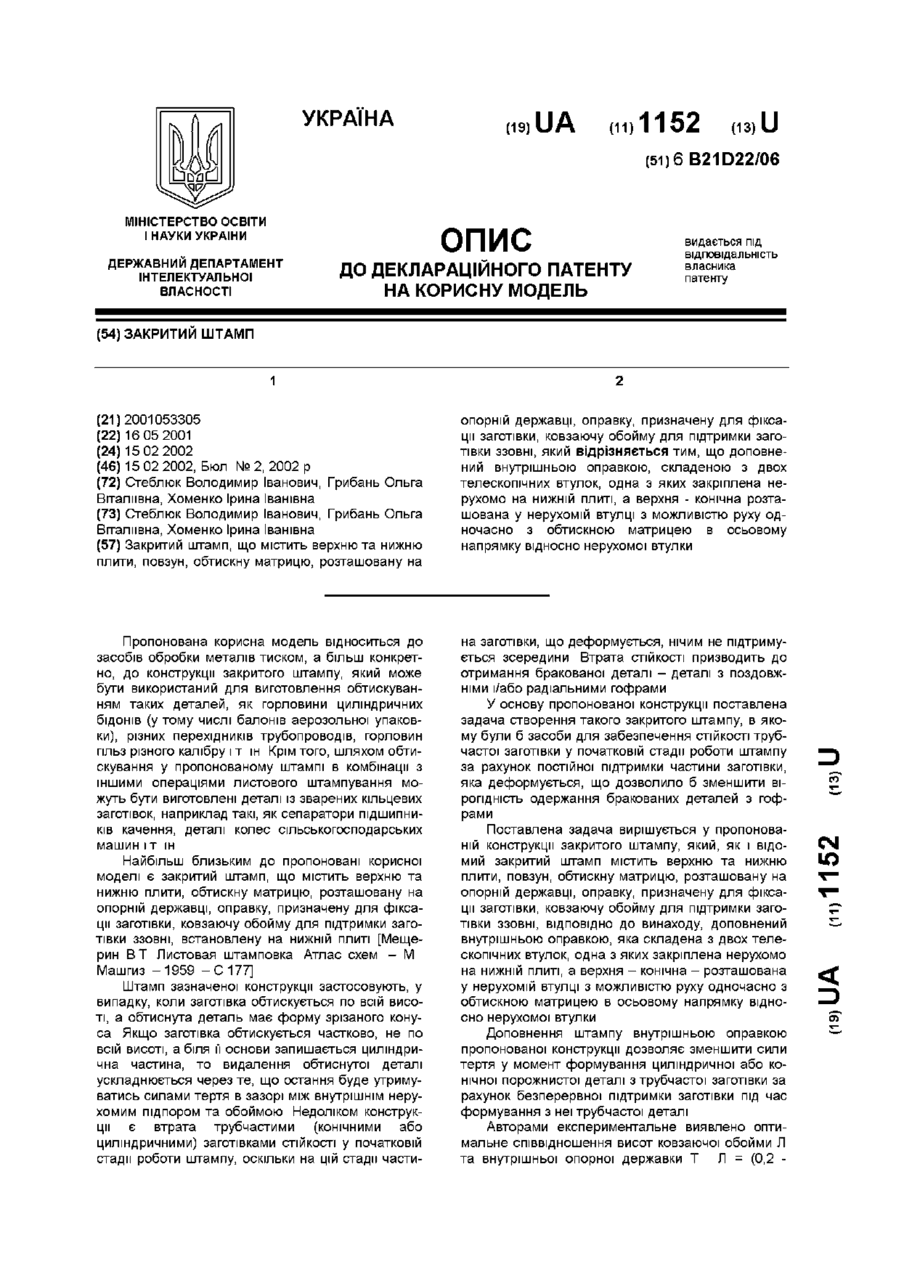

Номер патенту: 1152

Опубліковано: 15.02.2002

Автори: Стеблюк Володимир Іванович, Грибань Ольга Віталіївна, Хоменко Ірина Іванівна

МПК: B21D 22/06

Мітки: штамп, закритій

Формула / Реферат:

Закритий штамп, що містить верхню та нижню плити, повзун, обтискну матрицю, розташовану на опорній державці, оправку, призначену для фіксації заготівки, ковзаючу обойму для підтримки заготівки ззовні, який відрізняється тим, що доповнений внутрішньою оправкою, складеною з двох телескопічних втулок, одна з яких закріплена нерухомо на нижній плиті, а верхня - конічна розташована у нерухомій втулці з можливістю руху одночасно з обтискною...

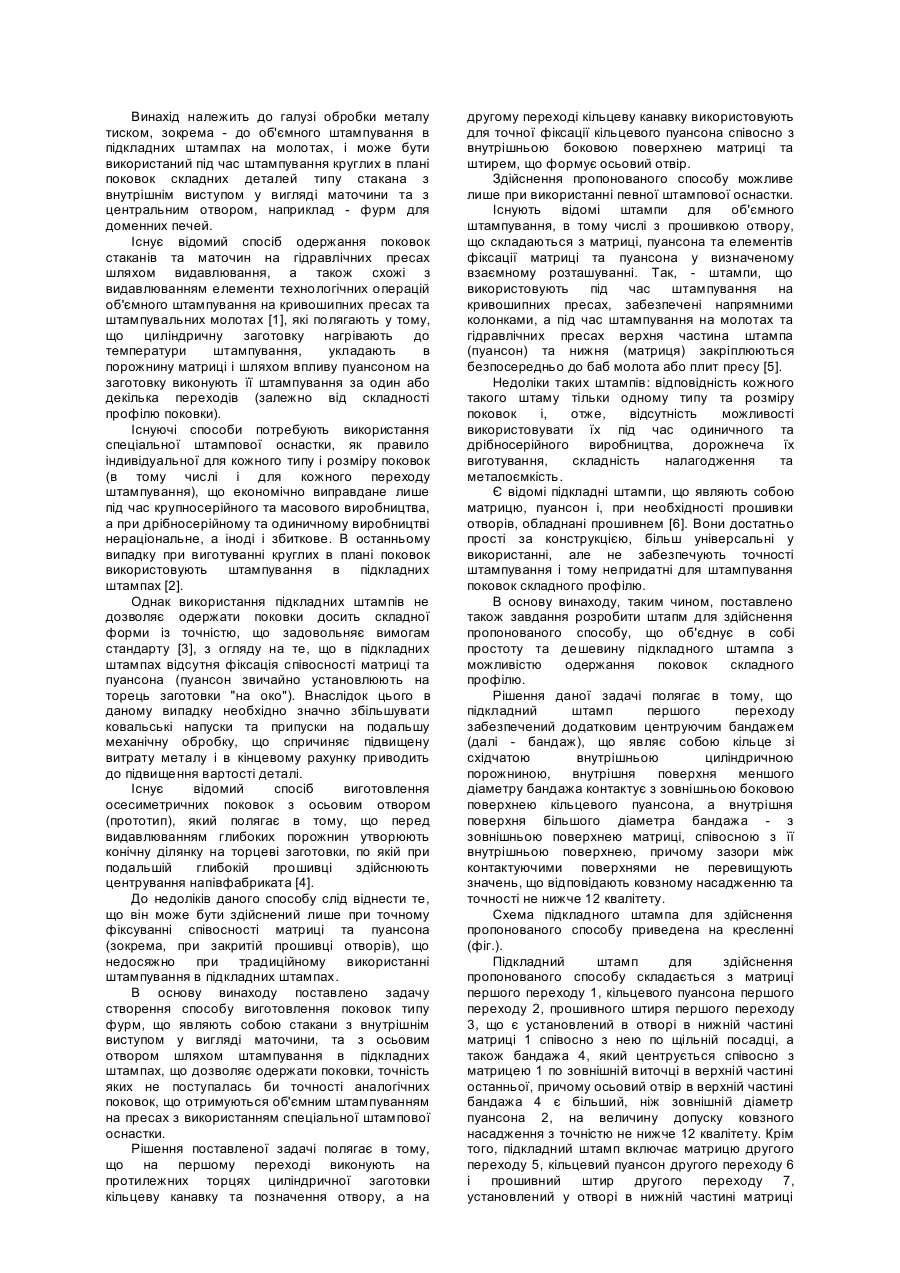

Номер патенту: 25561

Опубліковано: 30.10.1998

Автори: Бублік Георгій Єгорович, Андрющенко Анатолій Петрович

МПК: B21D 37/00, B21D 22/06

Мітки: фурм, здійснення, виготовлення, підкладних, осьовим, спосіб, штампах, поковок, пристрій, отвором, точних, типу

Формула / Реферат:

1. Спосіб виготовлення в підкладних штампах точних поковок типу фурм з осьовим отвором, що включає нагрівання заготовки до температури штампування, багатоперехідне видавлювання кільцевими пуансонами та прошивку отвору прошивним штирем, який відрізняється тим, що на першому переході виконують на одному з торців заготовки позначку отвору, а на протилежному торцеві співвісну з позначкою отвору кільцеву канавку, на другому переході здійснюють...
