Фреза відрізна

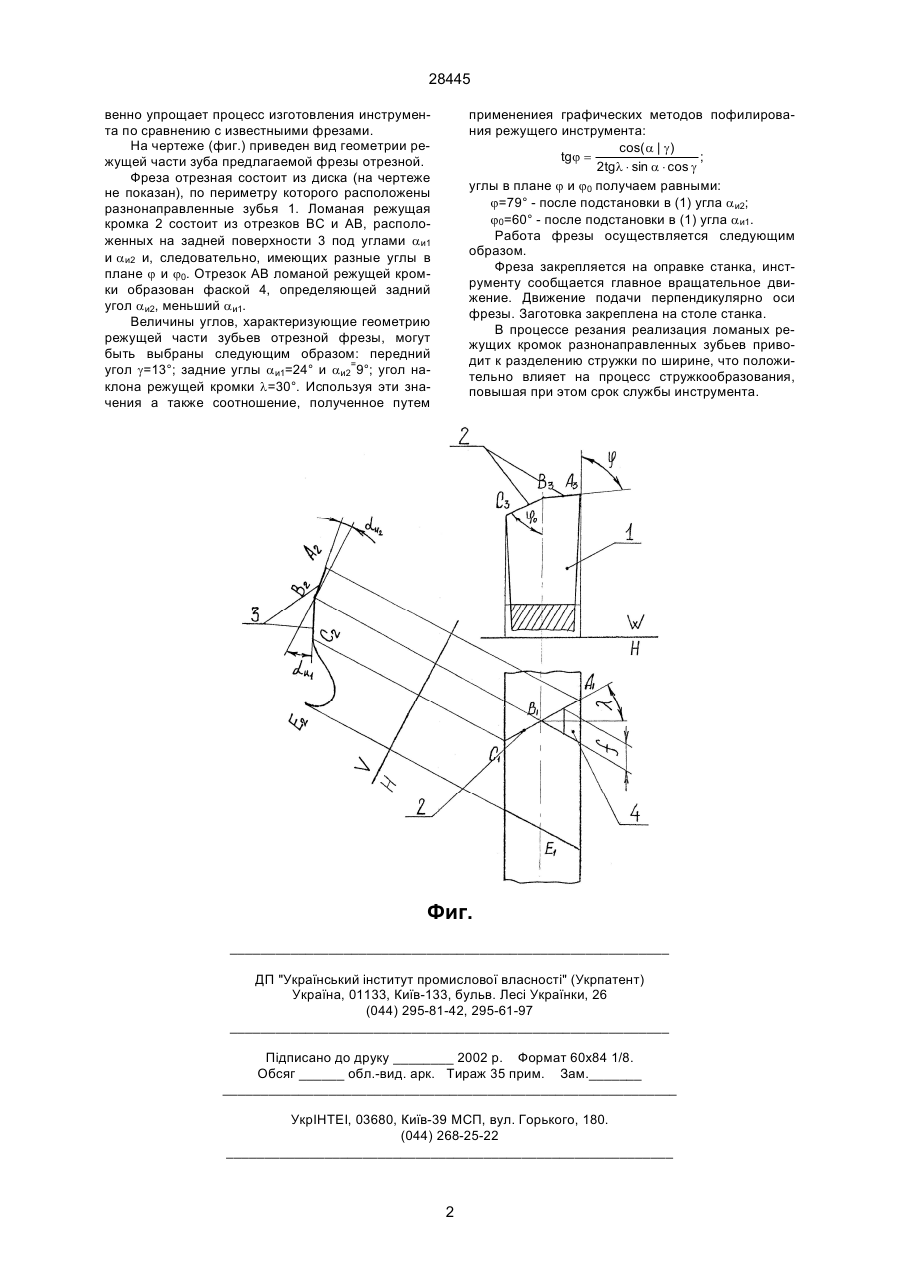

Фреза отрезная, содержащая диск с размещенными по его периметру режущими зубьями, отличающаяся тем, что режущая кромка разнонаправленных зубьев представляет собой ломаную линию, которая образована на одной части инструментальным задним углом aи1, а на второй части - фаской с другим задним углом aи2, причем aи1 больше aи2. (19) (21) 97020864 (22) 27.02.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Равська Наталія Сергіївна, Родін Родіон Петровіч, Ковальова Любов Іванівна, Карпович Валерія Сергіївна, Хмельов Олександр Олександрович, Лорох Рональд, DE (73) HАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 28445 венно упрощает процесс изготовления инструмента по сравнению с известныими фрезами. На чертеже (фиг.) приведен вид геометрии режущей части зуба предлагаемой фрезы отрезной. Фреза отрезная состоит из диска (на чертеже не показан), по периметру которого расположены разнонаправленные зубья 1. Ломаная режущая кромка 2 состоит из отрезков ВС и АВ, расположенных на задней поверхности 3 под углами aи1 и aи2 и, следовательно, имеющих разные углы в плане j и j0. Отрезок АВ ломаной режущей кромки образован фаской 4, определяющей задний угол aи2, меньший aи1. Величины углов, характеризующие геометрию режущей части зубьев отрезной фрезы, могут быть выбраны следующим образом: передний угол g=13°; задние углы aи1=24° и aи2=9°; угол наклона режущей кромки l=30°. Используя эти значения а также соотношение, полученное путем применениея графических методов пофилирования режущего инструмента: cos( a | g ) tgj = ; 2tgl × sin a × cos g углы в плане j и j0 получаем равными: j=79° - после подстановки в (1) угла aи2; j0=60° - после подстановки в (1) угла aи1. Работа фрезы осуществляется следующим образом. Фреза закрепляется на оправке станка, инструменту сообщается главное вращательное движение. Движение подачи перпендикулярно оси фрезы. Заготовка закреплена на столе станка. В процессе резания реализация ломаных режущих кромок разнонаправленных зубьев приводит к разделению стружки по ширине, что положительно влияет на процесс стружкообразования, повышая при этом срок службы инструмента. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
