Решето

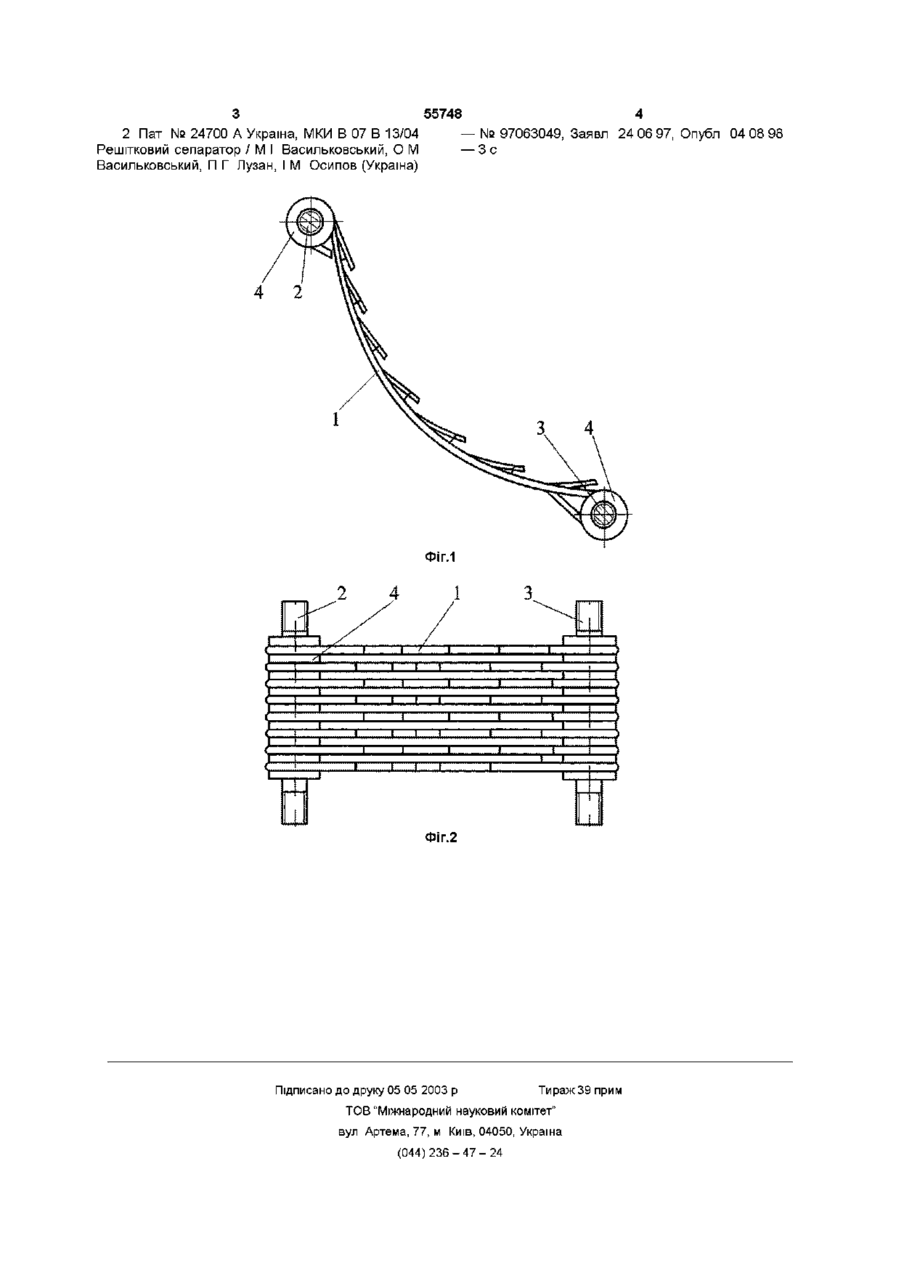

Решето, яке включає поздовжні прутки криволінійної форми, між якими утворені щілини, що розширюються у бік руху матеріалу, яке відрізняється тим, що прутки виконані східчастими, довжина кожного наступного східця більша попереднього, при цьому кожний другий східець в поперечному перерізі має на своєму КІНЦІ палець, який подовжує східець прутками 1 на передній ВІСІ 2 та задній ВІСІ 3 роз міщені калібруючі шайби 4 Повздовжні прутки мають ступінчасту форму, при чому кожна наступна ступінь довша попередньої Для кращого розділення суміші в рухомому шарі кожна друга ступінь в поперечному перерізі має на своєму КІНЦІ палець, який подовжує ступінь Працює решето так при падінні на передню частину решета зернова суміш одержує визначену швидкість Рухаючись по решету суміш перерозподілюється дрібні домішки із нижніх шарів проходять через нескінченні поздовжні щілини, утворені сусідніми прутками решета Для збільшення продуктивності роботи решета поздовжні прутки виконані ступінчастими, що покращує просіюваність часток у рухомому зерновому шарі, при чому кожна друга ступінь має на своєму КІНЦІ палець, який подовжує цю ступінь Це значно покращує ефект розділення суміші на крупні та дрібні частки Крім того, крупні частки, маючи більші інерційні сили порівняно з дрібними, перерозподіляються, рухаючись від однієї ступені до наступної В результаті цього відбувається інтенсивне переміщування шарів зернової маси і таке ж інтенсивне виділення із неї проходової фракції Випробування показали, що інтенсивність просіювання зернової маси на запропонованому решеті підвищується на 15 - 20% порівняно з серійними сепараторами Джерела інформації 1 А с 1450886 СССР, МКИ В 07 В 1/00 Классификатор сыпучих материалов / Н Е Авдеев, А Ф Прокопенко, Ю В Чернухин (СССР) — № 4185029/29-03, Заявлено 19 0 1 8 7 , Опубл 15 01 89, Бюл № 2 — 4 с 00 1 ю ю З 55748 4 2 Пат № 24700 А Україна, МКИ В 07 В 13/04 — № 97063049, Заявл 24 06 97, Опубл 04 08 98 Решітковий сепаратор / М І Васильковський, О М — 3с Васильковський, П Г Лузан, І М Осипов (Україна) }—г-л J f I г. 1 гГ t 1 1 с::,:,::,:,: L. і і t і і і і \ і і ' і \ і і і і ( t г~ і і і ; і і і і і t і і і і і і і \ і t і і і і і \ ; —1—1 і і 1 і I,, і ] і 1 1 1 і Фіг.2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
