Пристрій для слідкування за тепловипромінюючою ціллю

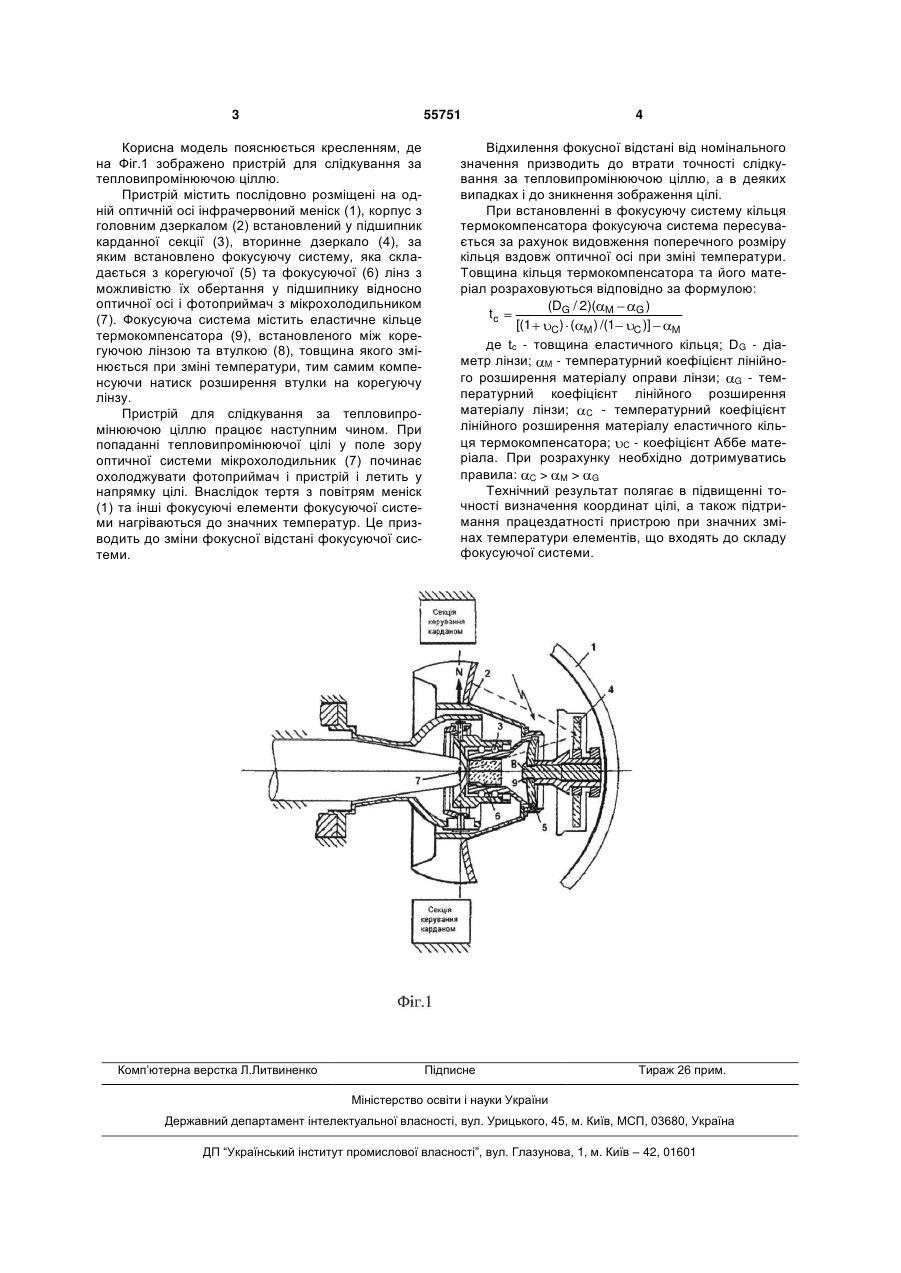

Пристрій для слідкування за тепловипромінюючою ціллю, що містить послідовно розміщені 3 55751 Корисна модель пояснюється кресленням, де на Фіг.1 зображено пристрій для слідкування за тепловипромінюючою ціллю. Пристрій містить послідовно розміщені на одній оптичній осі інфрачервоний меніск (1), корпус з головним дзеркалом (2) встановлений у підшипник карданної секції (3), вторинне дзеркало (4), за яким встановлено фокусуючу систему, яка складається з корегуючої (5) та фокусуючої (6) лінз з можливістю їх обертання у підшипнику відносно оптичної осі і фотоприймач з мікрохолодильником (7). Фокусуюча система містить еластичне кільце термокомпенсатора (9), встановленого між корегуючою лінзою та втулкою (8), товщина якого змінюється при зміні температури, тим самим компенсуючи натиск розширення втулки на корегуючу лінзу. Пристрій для слідкування за тепловипромінюючою ціллю працює наступним чином. При попаданні тепловипромінюючої цілі у поле зору оптичної системи мікрохолодильник (7) починає охолоджувати фотоприймач і пристрій і летить у напрямку цілі. Внаслідок тертя з повітрям меніск (1) та інші фокусуючі елементи фокусуючої системи нагріваються до значних температур. Це призводить до зміни фокусної відстані фокусуючої системи. Комп’ютерна верстка Л.Литвиненко 4 Відхилення фокусної відстані від номінального значення призводить до втрати точності слідкування за тепловипромінюючою ціллю, а в деяких випадках і до зникнення зображення цілі. При встановленні в фокусуючу систему кільця термокомпенсатора фокусуюча система пересувається за рахунок видовження поперечного розміру кільця вздовж оптичної осі при зміні температури. Товщина кільця термокомпенсатора та його матеріал розраховуються відповідно за формулою: (DG / 2)( M G) tc [(1 C) ( M ) /(1 C )] M де tс - товщина еластичного кільця; DG - діаметр лінзи; M - температурний коефіцієнт лінійного розширення матеріалу оправи лінзи; G - температурний коефіцієнт лінійного розширення матеріалу лінзи; C - температурний коефіцієнт лінійного розширення матеріалу еластичного кільця термокомпенсатора; С - коефіцієнт Аббе матеріала. При розрахунку необхідно дотримуватись правила: C > M > G Технічний результат полягає в підвищенні точності визначення координат цілі, а також підтримання працездатності пристрою при значних змінах температури елементів, що входять до складу фокусуючої системи. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
