Зносостійка полімерна композиція

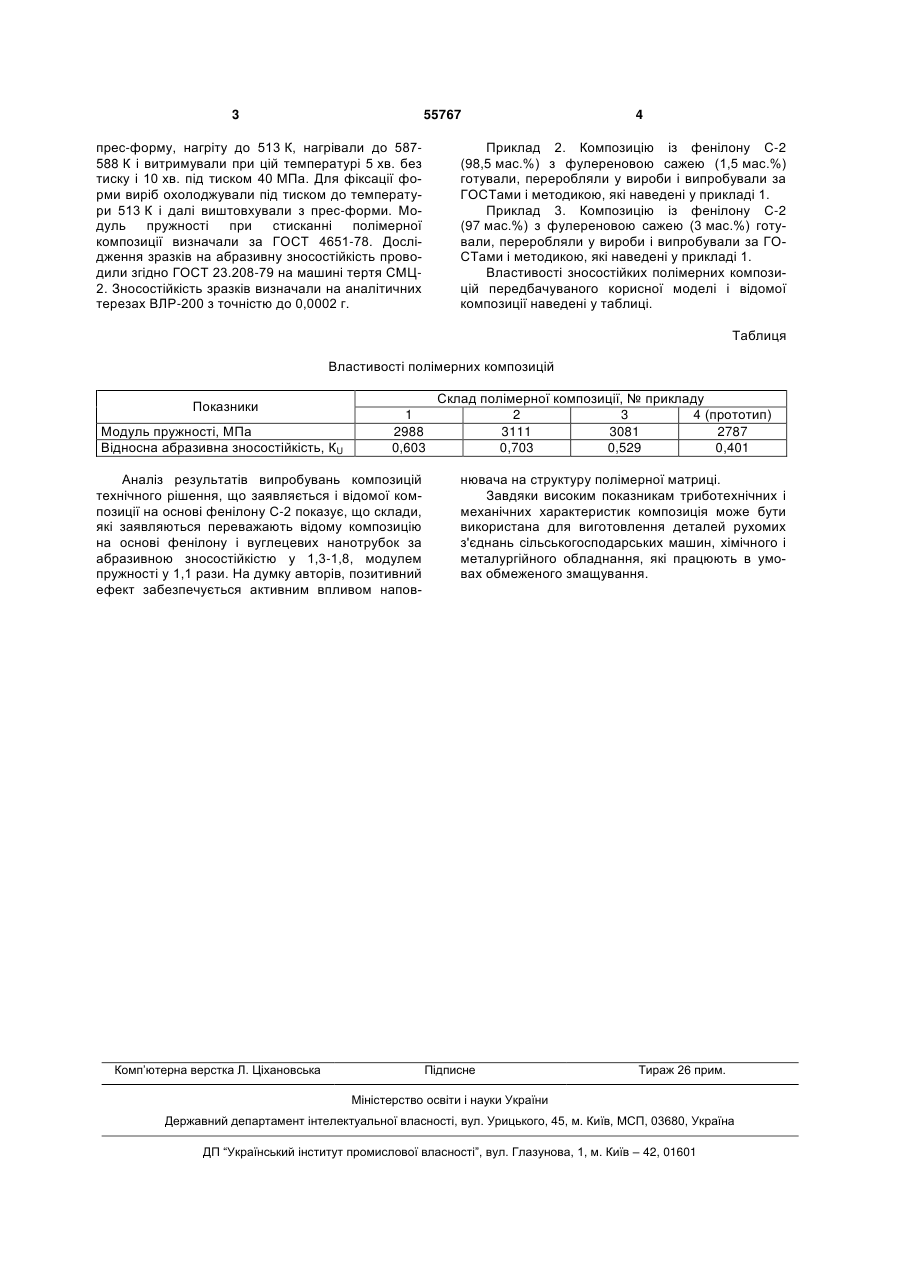

Зносостійка полімерна композиція, що містить ароматичний поліамід та наповнювач, яка відрізняється тим, що як наповнювач містить фулеренову сажу при наступному співвідношенні компонентів, мас. %: фулеренова сажа 0,5-3,0 фенілон С-2 97,0-99,5. (19) (21) u201006959 (22) 07.06.2010 (24) 27.12.2010 (46) 27.12.2010, Бюл.№ 24, 2010 р. (72) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, КУЗНЕЦОВА ОЛЬГА ЮРІЇВНА (73) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, КУЗНЕЦОВА ОЛЬГА ЮРІЇВНА 3 55767 прес-форму, нагріту до 513 К, нагрівали до 587588 К і витримували при цій температурі 5 хв. без тиску і 10 хв. під тиском 40 МПа. Для фіксації форми виріб охолоджували під тиском до температури 513 К і далі виштовхували з прес-форми. Модуль пружності при стисканні полімерної композиції визначали за ГОСТ 4651-78. Дослідження зразків на абразивну зносостійкість проводили згідно ГОСТ 23.208-79 на машині тертя СМЦ2. Зносостійкість зразків визначали на аналітичних терезах ВЛР-200 з точністю до 0,0002 г. 4 Приклад 2. Композицію із фенілону С-2 (98,5 мас.%) з фулереновою сажею (1,5 мас.%) готували, переробляли у вироби і випробували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 3. Композицію із фенілону С-2 (97 мас.%) з фулереновою сажею (3 мас.%) готували, переробляли у вироби і випробували за ГОСТами і методикою, які наведені у прикладі 1. Властивості зносостійких полімерних композицій передбачуваного корисної моделі і відомої композиції наведені у таблиці. Таблиця Властивості полімерних композицій Показники Модуль пружності, МПа Відносна абразивна зносостійкість, КU 1 2988 0,603 Аналіз результатів випробувань композицій технічного рішення, що заявляється і відомої композиції на основі фенілону С-2 показує, що склади, які заявляються переважають відому композицію на основі фенілону і вуглецевих нанотрубок за абразивною зносостійкістю у 1,3-1,8, модулем пружності у 1,1 рази. На думку авторів, позитивний ефект забезпечується активним впливом напов Комп’ютерна верстка Л. Ціхановська Склад полімерної композиції, № прикладу 2 3 4 (прототип) 3111 3081 2787 0,703 0,529 0,401 нювача на структуру полімерної матриці. Завдяки високим показникам триботехнічних і механічних характеристик композиція може бути використана для виготовлення деталей рухомих з'єднань сільськогосподарських машин, хімічного і металургійного обладнання, які працюють в умовах обмеженого змащування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
