Полімерна композиція

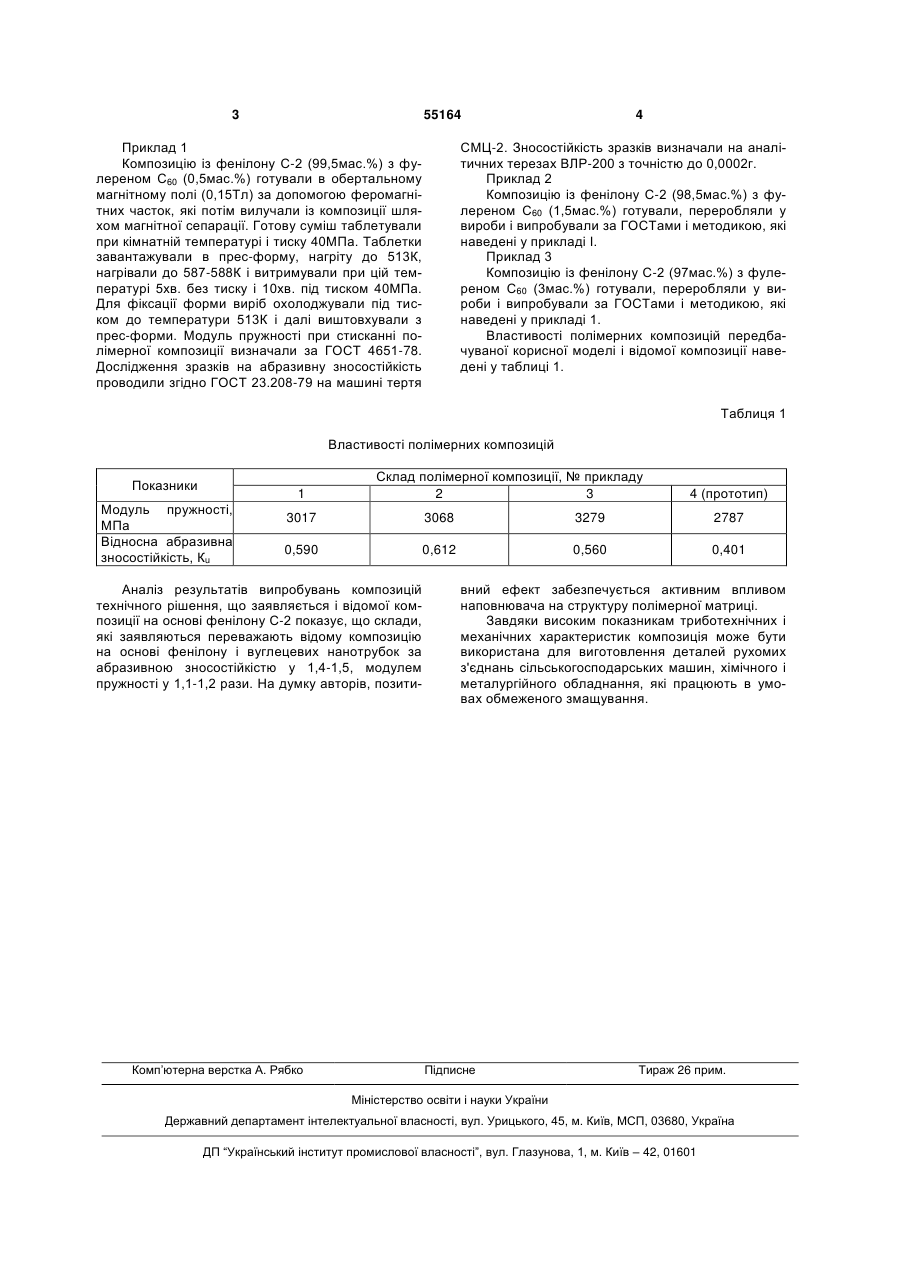

Полімерна композиція, що містить ароматичний поліамід та наповнювач, яка відрізняється тим, що в ролі наповнювача містить фулерен С60, а як ароматичний поліамід - фенілон С-2 при наступному співвідношенні компонентів, мас.%: фулерен С60 0,5-3,0 фенілон С-2 97,0-99,5. (19) (21) u201005700 (22) 11.05.2010 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, КУЗНЕЦОВА ОЛЬГА ЮРІЇВНА (73) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, КУЗНЕЦОВА ОЛЬГА ЮРІЇВНА 3 55164 Приклад 1 Композицію із фенілону С-2 (99,5мас.%) з фулереном С60 (0,5мас.%) готували в обертальному магнітному полі (0,15Тл) за допомогою феромагнітних часток, які потім вилучали із композиції шляхом магнітної сепарації. Готову суміш таблетували при кімнатній температурі і тиску 40МПа. Таблетки завантажували в прес-форму, нагріту до 513К, нагрівали до 587-588К і витримували при цій температурі 5хв. без тиску і 10хв. під тиском 40МПа. Для фіксації форми виріб охолоджували під тиском до температури 513К і далі виштовхували з прес-форми. Модуль пружності при стисканні полімерної композиції визначали за ГОСТ 4651-78. Дослідження зразків на абразивну зносостійкість проводили згідно ГОСТ 23.208-79 на машині тертя 4 СМЦ-2. Зносостійкість зразків визначали на аналітичних терезах ВЛР-200 з точністю до 0,0002г. Приклад 2 Композицію із фенілону С-2 (98,5мас.%) з фулереном С60 (1,5мас.%) готували, переробляли у вироби і випробували за ГОСТами і методикою, які наведені у прикладі І. Приклад 3 Композицію із фенілону С-2 (97мас.%) з фулереном С60 (3мас.%) готували, переробляли у вироби і випробували за ГОСТами і методикою, які наведені у прикладі 1. Властивості полімерних композицій передбачуваної корисної моделі і відомої композиції наведені у таблиці 1. Таблиця 1 Властивості полімерних композицій Показники 1 Модуль пружності, МПа Відносна абразивна зносостійкість, Кu Склад полімерної композиції, № прикладу 2 3 4 (прототип) 3017 3068 3279 2787 0,590 0,612 0,560 0,401 Аналіз результатів випробувань композицій технічного рішення, що заявляється і відомої композиції на основі фенілону С-2 показує, що склади, які заявляються переважають відому композицію на основі фенілону і вуглецевих нанотрубок за абразивною зносостійкістю у 1,4-1,5, модулем пружності у 1,1-1,2 рази. На думку авторів, позити Комп’ютерна верстка А. Рябко вний ефект забезпечується активним впливом наповнювача на структуру полімерної матриці. Завдяки високим показникам триботехнічних і механічних характеристик композиція може бути використана для виготовлення деталей рухомих з'єднань сільськогосподарських машин, хімічного і металургійного обладнання, які працюють в умовах обмеженого змащування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
