Накладка рейкового стикового ізолюючого з’єднання
Формула / Реферат
Накладка рейкового стикового ізолюючого з'єднання, що містить основу з повздовжніми металевими планками та отворами для кріпильних елементів, яка відрізняється тим, що основа накладки сформована з паралельних шарів неперервного скловолокна, просоченого поліефірною смолою, і склотканини, а її поверхня у місцях стику з рейкою має випуклу форму, яка повторює форму рейки, металеві планки зафіксовані на зовнішній поверхні основи у виконаних повздовжніх пазах.
Текст

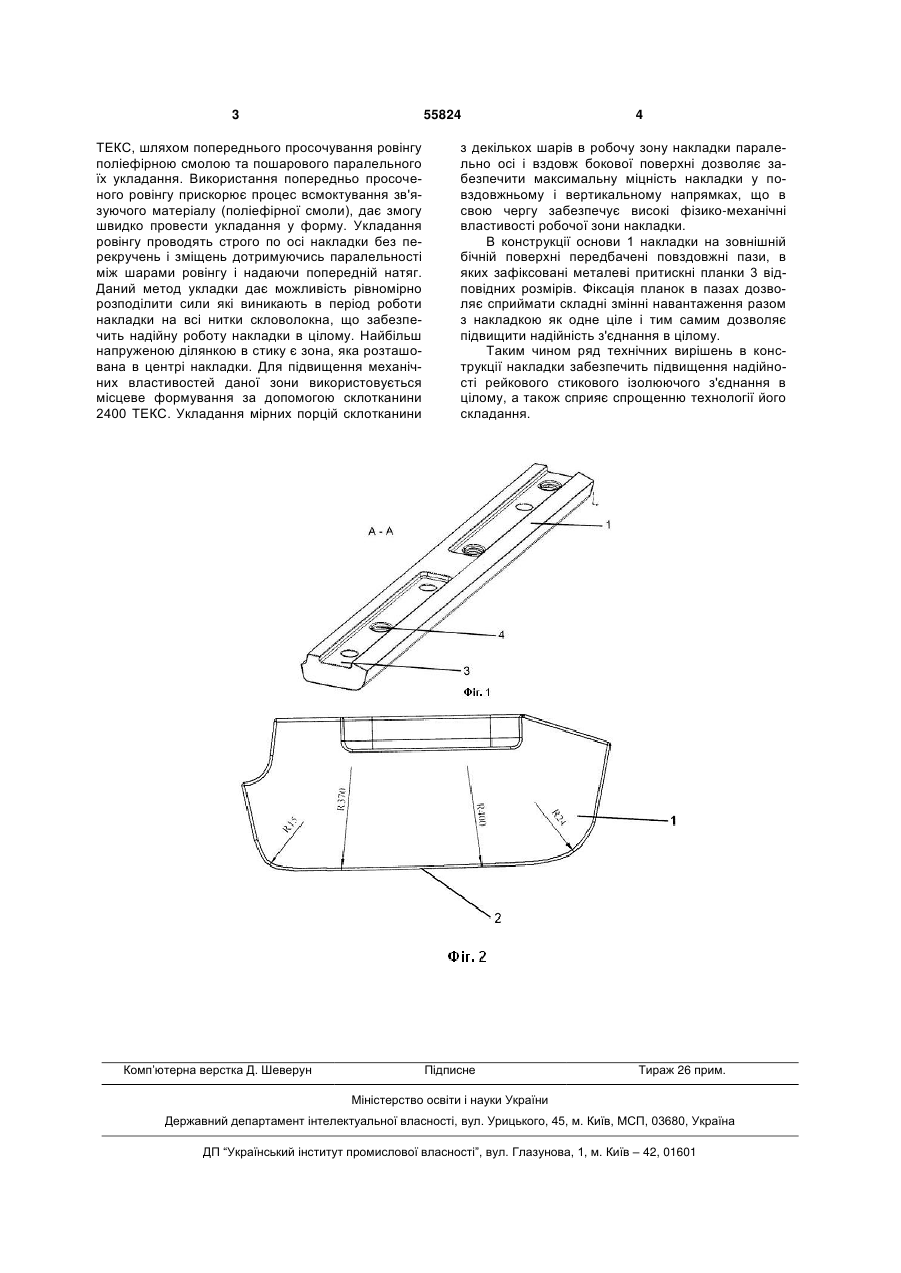

Накладка рейкового стикового ізолюючого з'єднання, що містить основу з повздовжніми ме 3 55824 ТЕКС, шляхом попереднього просочування ровінгу поліефірною смолою та пошарового паралельного їх укладання. Використання попередньо просоченого ровінгу прискорює процес всмоктування зв'язуючого матеріалу (поліефірної смоли), дає змогу швидко провести укладання у форму. Укладання ровінгу проводять строго по осі накладки без перекручень і зміщень дотримуючись паралельності між шарами ровінгу і надаючи попередній натяг. Даний метод укладки дає можливість рівномірно розподілити сили які виникають в період роботи накладки на всі нитки скловолокна, що забезпечить надійну роботу накладки в цілому. Найбільш напруженою ділянкою в стику є зона, яка розташована в центрі накладки. Для підвищення механічних властивостей даної зони використовується місцеве формування за допомогою склотканини 2400 ТЕКС. Укладання мірних порцій склотканини Комп’ютерна верстка Д. Шеверун 4 з декількох шарів в робочу зону накладки паралельно осі і вздовж бокової поверхні дозволяє забезпечити максимальну міцність накладки у повздовжньому і вертикальному напрямках, що в свою чергу забезпечує високі фізико-механічні властивості робочої зони накладки. В конструкції основи 1 накладки на зовнішній бічній поверхні передбачені повздовжні пази, в яких зафіксовані металеві притискні планки 3 відповідних розмірів. Фіксація планок в пазах дозволяє сприймати складні змінні навантаження разом з накладкою як одне ціле і тим самим дозволяє підвищити надійність з'єднання в цілому. Таким чином ряд технічних вирішень в конструкції накладки забезпечить підвищення надійності рейкового стикового ізолюючого з'єднання в цілому, а також сприяє спрощенню технології його складання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInsulating fishplate
Автори англійськоюDubnevych Yaroslav Vasyliovych
Назва патенту російськоюНакладка рельсового стыкового изолирующего соединения
Автори російськоюДубневич Ярослав Васильевич
МПК / Мітки
МПК: E01B 11/00
Мітки: ізолюючого, рейкового, з'єднання, стикового, накладка
