Пожежний повітряний мостовий кран

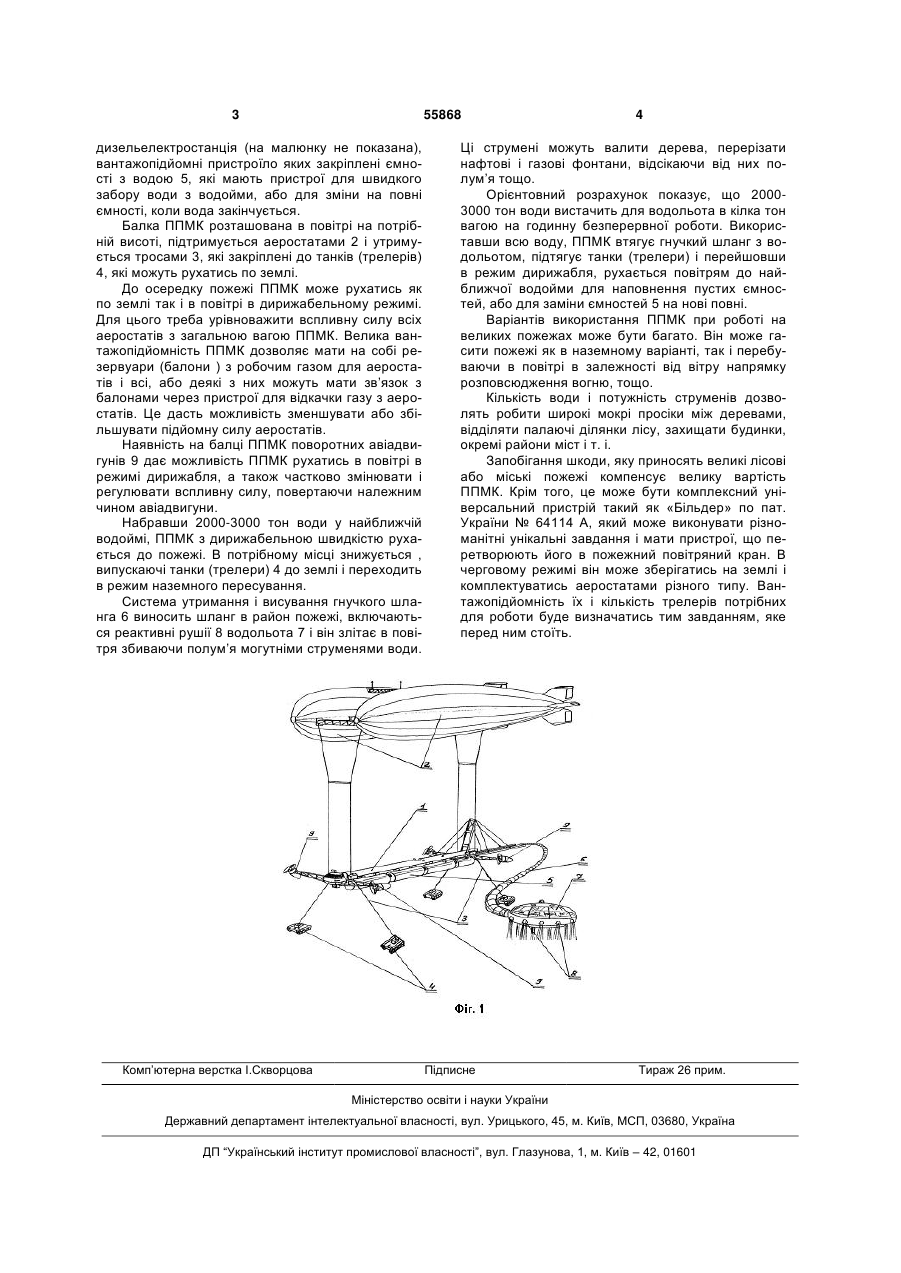

1. Пожежний повітряний мостовий кран (ППМК), який має балку з піднімальними механізмами, яка підтримується в повітрі над землею за допомогою двох або більшої кількості аеростатів, три або більше відтяжних троси з електролебідками, які дозволяють утримувати балку на потрібній висоті над землею, а також пристрої, які дозволяють змінювати піднімальну силу аеростатів шляхом відкачки робочого газу до балонів, розташованих на балці ППМК, два або більше авіаційних двигуни, які дозволяють ППМК рухатись в режимі U 1 3 55868 дизельелектростанція (на малюнку не показана), вантажопідйомні пристроїло яких закріплені ємності з водою 5, які мають пристрої для швидкого забору води з водойми, або для зміни на повні ємності, коли вода закінчується. Балка ППМК розташована в повітрі на потрібній висоті, підтримується аеростатами 2 і утримується тросами 3, які закріплені до танків (трелерів) 4, які можуть рухатись по землі. До осередку пожежі ППМК може рухатись як по землі так і в повітрі в дирижабельному режимі. Для цього треба урівноважити вспливну силу всіх аеростатів з загальною вагою ППМК. Велика вантажопідйомність ППМК дозволяє мати на собі резервуари (балони ) з робочим газом для аеростатів і всі, або деякі з них можуть мати зв’язок з балонами через пристрої для відкачки газу з аеростатів. Це дасть можливість зменшувати або збільшувати підйомну силу аеростатів. Наявність на балці ППМК поворотних авіадвигунів 9 дає можливість ППМК рухатись в повітрі в режимі дирижабля, а також частково змінювати і регулювати вспливну силу, повертаючи належним чином авіадвигуни. Набравши 2000-3000 тон води у найближчій водоймі, ППМК з дирижабельною швидкістю рухається до пожежі. В потрібному місці знижується , випускаючі танки (трелери) 4 до землі і переходить в режим наземного пересування. Система утримання і висування гнучкого шланга 6 виносить шланг в район пожежі, включаються реактивні рушії 8 водольота 7 і він злітає в повітря збиваючи полум’я могутніми струменями води. Комп’ютерна верстка І.Скворцова 4 Ці струмені можуть валити дерева, перерізати нафтові і газові фонтани, відсікаючи від них полум’я тощо. Орієнтовний розрахунок показує, що 20003000 тон води вистачить для водольота в кілка тон вагою на годинну безперервної роботи. Використавши всю воду, ППМК втягує гнучкий шланг з водольотом, підтягує танки (трелери) і перейшовши в режим дирижабля, рухається повітрям до найближчої водойми для наповнення пустих ємностей, або для заміни ємностей 5 на нові повні. Варіантів використання ППМК при роботі на великих пожежах може бути багато. Він може гасити пожежі як в наземному варіанті, так і перебуваючи в повітрі в залежності від вітру напрямку розповсюдження вогню, тощо. Кількість води і потужність струменів дозволять робити широкі мокрі просіки між деревами, відділяти палаючі ділянки лісу, захищати будинки, окремі райони міст і т. і. Запобігання шкоди, яку приносять великі лісові або міські пожежі компенсує велику вартість ППМК. Крім того, це може бути комплексний універсальний пристрій такий як «Більдер» по пат. України № 64114 А, який може виконувати різноманітні унікальні завдання і мати пристрої, що перетворюють його в пожежний повітряний кран. В черговому режимі він може зберігатись на землі і комплектуватись аеростатами різного типу. Вантажопідйомність їх і кількість трелерів потрібних для роботи буде визначатись тим завданням, яке перед ним стоїть. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
