Спосіб адгезійного склеювання поверхонь матеріалів

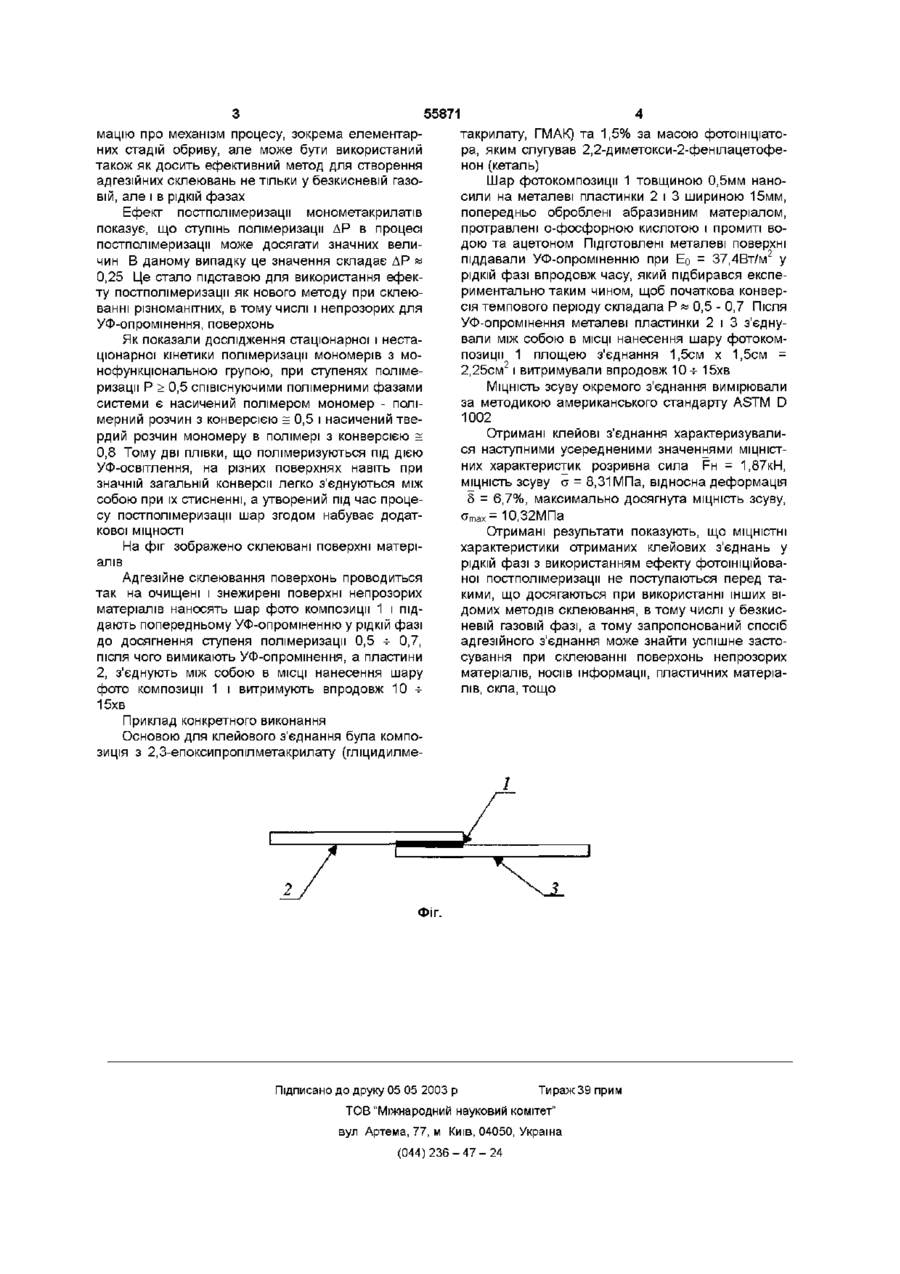

Спосіб адгезійного склеювання поверхонь матеріалів, згідно з яким на очищені і знежирені поверхні матеріалів наносять шар фотокомпозицм і піддають попередньому УФ-опромшенню, який відрізняється тим, що УФ-опромінення проводять у рідкій фазі до досягнення ступеня полімеризації 0,5 - 0,7, після чого вимикають УФ-опромінення, пластини з'єднують між собою в МІСЦІ нанесення шару фотокомпозицм і витримують впродовж 10 15хв Винахід належить до полімерної промисловості, а саме до технології адгезійного склеювання поверхонь з використанням ефекту фотоініційованоі постполімеризації ВІДОМІ І широко використовуються різноманітні методи і КОМПОЗИЦІЙНІ суміші для склеювання оптичних деталей (лінз, призм), виготовлених з силікатного, фосфатного, лантанового та іншого неорганічного скла всіх марок, призначених для роботи у видимій області спектру (патенти US 6335382, С 08 F 2/50, 2002, US 6284185, В 29 С 35/08, 2001, US 6326414, С 08 F 2/48, 2001, US 6294239, В 32 В 3/02, 2001, US 5880170, С 08 F 2/46, 1999, US 5993592, G 11 В 3/70, 1999) Існує також велика КІЛЬКІСТЬ клейових сумішей, які використовуються у виробництві фольгованих матеріалів, призначених для друкарських схем, а також для склеювання металів між собою і для приклеювання до них різноманітних неметалічних матеріалів (патенти US 6334927, В 29 С 43/34, 2002, US 4960673, G 03 С 1/76, 1990) Фотополімеризація як процес реалізації такого методу широко використовується в промисловості і він, як правило, проводиться у безкисневій газовій фазі є спосіб адгезійного склеювання поверхонь матеріалів, згідно якого на очищені і знежирені поверхні матеріалів наносять шар фотокомпозицм і піддають попередньому УФ-опромшенню (US 6284185, В 29 С 35/08, 2001) В основу винаходу поставлено завдання створити такий спосіб адгезійного склеювання, який дозволяв би використовувати для склеювання як прозорі, так і непрозорі для УФ-опромінення поверхні, що дозволить значно розширити області застосування способу склеювання поверхонь матеріалів Поставлене завдання вирішується тим, що у способі адгезійного склеювання поверхонь непрозорих матеріалів, згідно якого на очищені і знежирені поверхні матеріалів наносять шар фотокомпозицм і піддають попередньому УФ-опромшенню, згідно з винаходом УФ-опромінення проводять у рідкій фазі до досягнення ступеня полімеризації 0,5 -ь 0,7, після чого вимикають УФ-опромінення, пластини з'єднують між собою в МІСЦІ нанесення шару фотокомпозицм у рідкій фазі і витримують впродовж 10 -ь 15хв Однак, з допомогою використання зазначених вище способів можна склеювати тільки прозорі для УФ-опромінення поверхні матеріалів і не можна якісно склеювати непрозорі, що значно обмежує галузі застосування таких методів для з'єднання різноманітних за природою поверхонь Найбільш близьким до пропонованого способу Однією З особливостей кінетики процесу фотоініційованої полімеризації є наявність значного пост-ефекту, так званого темпового, після вимкнення джерела УФ-опромінення Нестаціонарний темповий процес полімеризації, який проходить ІНОДІ до практично граничних конверсій після вимкнення УФ-опромінення дає не тільки цінну інфор 00 ю ю 55871 такрилату, ГМАК) та 1,5% за масою фотоініціатомацію про механізм процесу, зокрема елементарра, яким слугував 2,2-диметокси-2-фенілацетофених стадій обриву, але може бути використаний нон (кеталь) також як досить ефективний метод для створення Шар фотокомпозицм 1 товщиною 0,5мм наноадгезійних склеювань не тільки у безкисневій газосили на металеві пластинки 2 і 3 шириною 15мм, вій, але і в рідкій фазах попередньо оброблені абразивним матеріалом, Ефект постполімеризації монометакрилатів протравлені о-фосфорною кислотою і промиті вопоказує, що ступінь полімеризації ДР в процесі дою та ацетоном Підготовлені металеві поверхні постполімеризації може досягати значних велипіддавали УФ-опроміненню при Ео = 37,4Вт/м2 у чин В даному випадку це значення складає ДР « рідкій фазі впродовж часу, який підбирався експе0,25 Це стало підставою для використання ефекриментально таким чином, щоб початкова конверту постполімеризації як нового методу при склеюсія темпового періоду складала Р « 0,5 - 0,7 Після ванні різноманітних, в тому числі і непрозорих для УФ-опромшення металеві пластинки 2 і 3 з'єднуУФ-опромшення, поверхонь вали між собою в МІСЦІ нанесення шару фотокомЯк показали дослідження стаціонарної і нестапозицм 1 площею з'єднання 1,5см х 1,5см = ціонарної кінетики полімеризації мономерів з мо2,25см21 витримували впродовж 10 -М5хв нофункцюнальною групою, при ступенях полімеМІЦНІСТЬ зсуву окремого з'єднання вимірювали ризації Р > 0,5співіснуючими полімерними фазами за методикою американського стандарту ASTM D системи є насичений полімером мономер - полі1002 мерний розчин з конверсією = 0,5 і насичений твеОтримані клейові з'єднання характеризувалирдий розчин мономеру в полімері з конверсією = ся наступними усередненими значеннями МІЦНІСТ0,8 Тому дві плівки, що полімеризуються під дією них характеристик розривна сила FH = 1,87кН, УФ-освітлення, на різних поверхнях навіть при МІЦНІСТЬ зсуву а = 8,31 МПа, відносна деформація значній загальній конверсії легко з'єднуються між 5 = 6,7%, максимально досягнута МІЦНІСТЬ зсуву, собою при їх стисненні, а утворений під час процеатаж= 10,32МПа су постполімеризації шар згодом набуває додаткової МІЦНОСТІ Отримані результати показують, що МІЦНІСТНІ На фіг зображено склеювані поверхні матеріхарактеристики отриманих клейових з'єднань у алів рідкій фазі з використанням ефекту фотоініційоваАдгезіине склеювання поверхонь проводиться ноі постполімеризації не поступаються перед татак на очищені і знежирені поверхні непрозорих кими, що досягаються при використанні інших віматеріалів наносять шар фото композиції 1 і піддомих методів склеювання, в тому числі у безкисдають попередньому УФ-опроміненню у рідкій фазі невій газовій фазі, а тому запропонований спосіб до досягнення ступеня полімеризації 0,5 -ь 0,7, адгезійного з'єднання може знайти успішне застопісля чого вимикають УФ-опромшення, а пластини сування при склеюванні поверхонь непрозорих 2, з'єднують між собою в МІСЦІ нанесення шару матеріалів, носив інформації, пластичних матеріафото композиції 1 і витримують впродовж 10 + лів, скла, тощо 15хв Приклад конкретного виконання Основою для клейового з'єднання була композиція з 2,3-епоксипропілметакрилату (гліцидилме Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
