Клей для склеювання робочих елементів інфрачервоних систем

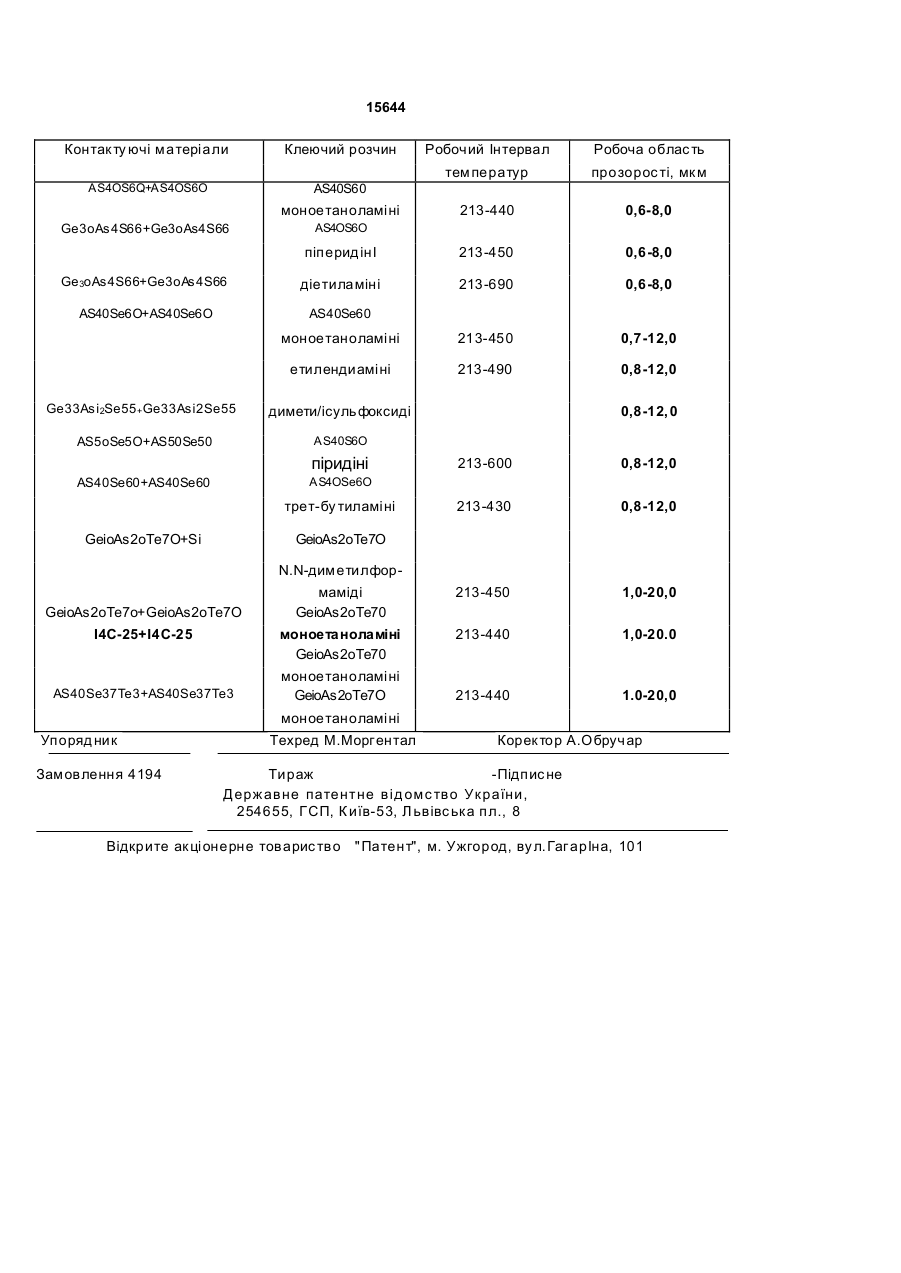

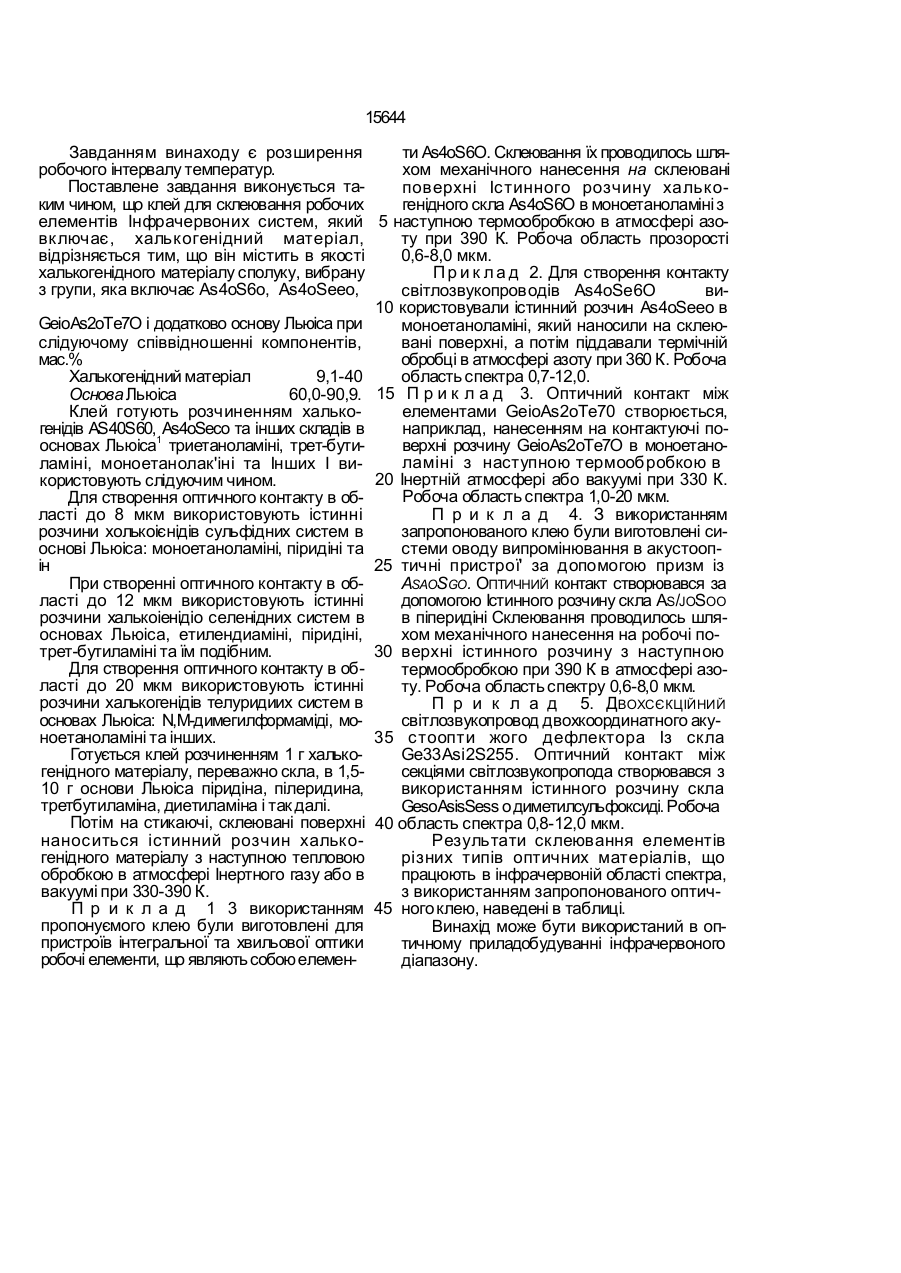

Клей для склейки рабочих элементов инфракрасных систем, включающий халькогенидный материал, о т л и ч а ю щ и й с я тем» что он содержит в качестве халькогенидного материала соединение, выбранное из группы, содержащей As/joSeo, GeioAs2oTe7O и дополнительно основание Льюиса при следующем соотношении компонентов, мас.%: Халькогенидный материал 9,1-40 Основание Льюиса 60-90,9. С > ел Винахід відноситься до технології оптичних матеріалів, зокрема, до розробки оптичних клеїв для склейки деталей оптичних елементів Із кристалічних та склоподібних речовин, що застосовуються в оптичному приладобудуванні Інфрачервоного діапазону. Відомий клей на основі пихтових бальзамів, який застосовується для склейки оптичних елементів на базі сілікатних стекол [1]. Близьким по сутності до заявляемого рішення є термопластичний полімерний клей на основі поліефірів та епоксидів, що використовується для склеювання сілікатних та органічних стекол [2]. Недоліком запропонованих рішень є неможливість використання вказаних клеїв для склеювання деталей оптичних елементів інфрачервоних систем. Найбільш близьким до заявляемого рішення є клей на базі термопластичних стекол халькогенідних систем As-Sb-Se-Te-I [33Недоліком цього клею, істотно обмежуючим його як практичне впровадження, так і функціональні можливості, є відсутність серійно освоєних промис ловістю термопластичних стекол системи As-$bSe-Te-I, що істотно утруднює можливості практичного впровадження в промисловість даного клею. Необхідно освоєння технологічного процесу синтезу вказаних стекол, що приводить до додаткових економічних витрат і до збільшення матеріалоємності. Крім того, низькі температури розм'ягчення галогенвмісиих стекол, якими являються стекла системи As-Sb-Se-Te-I, що значно обмежують робочий діапазон температури, а, отже, І функціональні можливості клею. О 15644 Завданням винаходу є розширення ти As4oS6O. Склеювання їх проводилось шляробочого інтервалу температур. хом механічного нанесення на склеювані Поставлене завдання виконується таповерхні Істинного розчину халькоким чином, що клей для склеювання робочих генідного скла As4oS6O в моноетаноламіні з елементів Інфрачервоних систем, який 5 наступною термообробкою в атмосфері азовключає, халькогенідний матеріал, ту при 390 К. Робоча область прозорості відрізняється тим, що він містить в якості 0,6-8,0 мкм. халькогенідного матеріалу сполуку, вибрану П р и к л а д 2. Для створення контакту з групи, яка включає As4oS6o, As4oSeeo, світлозвукопроводів As4oSe6O ви10 користовували істинний розчин As4oSeeo в GeioAs2oTe7O і додатково основу Льюіса при моноетаноламіні, який наносили на склеюслідуючому співвідношенні компонентів, вані поверхні, а потім піддавали термічній мас.% обробці в атмосфері азоту при 360 К. Робоча Халькогенідний матеріал 9,1-40 область спектра 0,7-12,0. Основа Льюіса 60,0-90,9. 15 П р и к л а д 3. Оптичний контакт між Клей готують розчиненням халькоелементами GeioAs2oTe70 створюється, генідів AS40S60, As4oSeco та інших складів в наприклад, нанесенням на контактуючі поосновах Льюіса1 триетаноламіні, трет-бутиверхні розчину GeioAs2oTe7O в моноетаноламіні з наступною термообробкою в ламіні, моноетанолак'іні та Інших І ви20 Інертній атмосфері або вакуумі при 330 К. користовують слідуючим чином. Робоча область спектра 1,0-20 мкм. Для створення оптичного контакту в області до 8 мкм використовують істинні П р и к л а д 4. З використанням розчини холькоієнідів сульфідних систем в запропонованого клею були виготовлені сиоснові Льюіса: моноетаноламіні, піридіні та стеми оводу випромінювання в акустоопін 25 тичні пристрої' за допомогою призм із При створенні оптичного контакту в обASAOSGO. ОПТИЧНИЙ контакт створювався за ласті до 12 мкм використовують істинні допомогою Істинного розчину скла AS/JOSOO розчини халькоіенідіо селенідних систем в в піперидіні Склеювання проводилось шляосновах Льюіса, етилендиаміні, піридіні, хом механічного нанесення на робочі потрет-бутиламіні та їм подібним. 30 верхні істинного розчину з наступною Для створення оптичного контакту в обтермообробкою при 390 К в атмосфері азоласті до 20 мкм використовують істинні ту. Робоча область спектру 0,6-8,0 мкм. розчини халькогенідів телуридиих систем в П р и к л а д 5. ДВОХСЄКЦІЙНИЙ основах Льюіса: N,М-димегилформаміді, мосвітлозвукопровод двохкоординатного акуноетаноламіні та інших. 35 стоопти жого дефлектора Із скла Готується клей розчиненням 1 г халькоGe33Asi2S255. Оптичний контакт між генідного матеріалу, переважно скла, в 1,5секціями світлозвукопропода створювався з 10 г основи Льюіса піридіна, пілеридина, використанням істинного розчину скла третбутиламіна, диетиламіна і так далі. GesoAsisSess о диметилсульфоксиді. Робоча Потім на стикаючі, склеювані поверхні 40 область спектра 0,8-12,0 мкм. нанос иться істинний розчин халькоРезультати склеювання елементів генідного матеріалу з наступною тепловою різних типів оптичних матеріалів, що обробкою в атмосфері Інертного газу або в працюють в інфрачервоній області спектра, вакуумі при 330-390 К. з використанням запропонованого оптичП р и к л а д 1 3 використанням 45 ного клею, наведені в таблиці. пропонуємого клею були виготовлені для Винахід може бути використаний в оппристроїв інтегральної та хвильової оптики тичному приладобудуванні інфрачервоного робочі елементи, що являють собою елемендіапазону. 15644 Контакту ючі матеріали Клеючий розчин Робочий Інтервал Робоча облас ть AS4OS6Q+AS4OS6O AS40S60 температур прозорос ті, мкм 213-440 0,6-8,0 піперид інІ 213-450 0,6-8,0 Ge3oAs4S66+Ge3oAs4S66 діетиламіні 213-690 0,6-8,0 AS40Se6O+AS40Se6O AS40Se60 моноетаноламіні 213-450 0,7-12,0 етилендиаміні 213-490 0,8-12,0 моноетаноламіні Ge3oAs4S66+Ge3oAs4S66 AS4OS6O Ge33Asi2Se55+Ge33Asi2Se55 димети/ісульфоксиді AS5oSe5O+AS50Se50 AS40S6O AS40Se60+AS40Se60 AS4OSe6O піридіні трет-бу тиламіні GeioAs2oTe7O+Si 0,8-12, 0 213-600 0,8-12,0 213-430 0,8-12,0 213-450 1,0-20,0 213-440 1,0-20.0 213-440 1.0-20,0 GeioAs2oTe7O GeioAs2oTe7o+GeioAs2oTe7O І4С-25+І4С-25 AS40Se37Te3+AS40Se37Te3 N.N-диметилформаміді GeioAs2oTe70 моноетаноламіні GeioAs2oTe70 моноетаноламіні GeioAs2oTe7O моноетаноламіні Упоряд ник Замовлення 4194 Техред М.Моргентал Коректор А.Обручар Тираж -Підпис не Державне патентне від омс тво України, 254655, ГСП, К иїв-53, Л ьвівс ька пл., 8 Відкрите акціонерне товарис тво " Патент", м. Ужгород, ву л. Гаг арІна, 101
