Слідопокажчик до сільськогосподарських агрегатів
Номер патенту: 5609
Опубліковано: 28.12.1994
Автори: Колчин Володимир Михайлович, Яцишин Василь Михайлович
Формула / Реферат
(57) Слідопокажчик до сільськогосподарських агрегатів, який має шарнірно закріплений прицільний елемент, який відрізняється тим, що прицільний елемент виконаний у вигляді двох соосно встановлених хрестовин, протилежні поперечини яких розташовані у взаємно перпендикулярних площинах і з'єднані між собою стяжками.
Текст

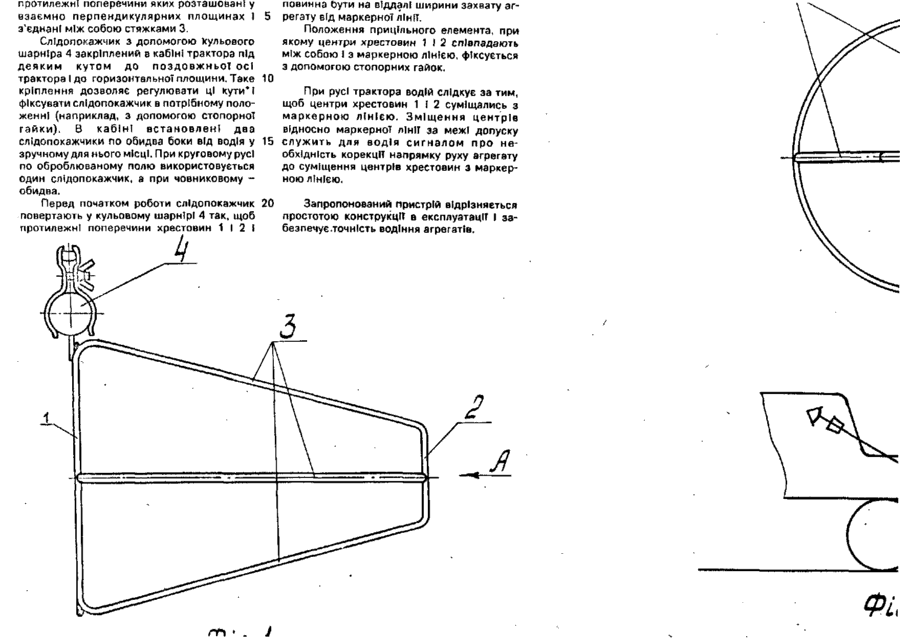

Слідопокажчик до сільськогосподарських агрегатів, який має шарнірно закріплений прицільний елемент, який в і д р і з н я є т ь с я тим, що прицільний елемент виконаний у вигляді двох соосно встановлених хрестовин, протилежні поперечини яких розташовані у взаємно перпендикулярних площинах І з'єднані між собою стяжками. Вказана мета досягається тим, що в слідопокажчику до сільськогосподарських агрегатів, який має шарнірно закріплений прицільний елемент, згідно винаходу, прицільний елемент виконаний у вигляді двох соосно встановлених хрестовин, протилежні поперечини яких розташовані у взаємно перпендикулярних площинах І з"єднан! між собою стяжками. При такому конструктивному виконанні забезпечується висока точність водіння агрегату, тому що для водіння агрегату по сліду попереднього проходу достатньо, щоб точки перетину поперечин (центри) хрестовин проектувались в одну точку на лінії сліду попереднього проходу, щоб лінія сліду попереднього проходу І вісь центрів хрестовин перетнулись. На фіг. 1 зображений запропонований слідопокажчик до сільськогосподарських агрегатів; на Ліг 9-ТРЖ nun А—А на ЛІГ 1• С СЯ Оч О протилежні поперечини яких розташовані у взаємно перпендикулярних площинах І з'єднані між собою стяжками 3. Слідопокажчик з допомогою кульового шарніра 4 закріплений в кабіні трактора під деяким кутом до поздовжньої осі трактораідо горизонтальної площини. Таке кріплення дозволяє регулювати ці кути*І фіксувати слідопокажчик в потрібному положенні (наприклад, з допомогою стопорної гайки), В кабіні встановлені два слідопокажчики по обидва боки від водія у зручному для нього місці. При круговому русі по оброблюваному полю використовується один слідопокажчик, а при човниковому обидва. Перед початком роботи слідопокажчик повертають у кульовому шарнірі 4 так, щоб протилежні поперечини хрестовин 1 1 2 1 5 10 повинна оути на віддалі ширини захвату агрегату від маркерної ЛІНІЇ. Положення прицільного елемента, при якому центри хрестовин 1 І 2 співпадають між собою І з маркерною ЛІНІЄЮ, фіксується з допомогою стопорних гайок. При русі трактора водій слідкує за тим, щоб центри хрестовин 1 І 2 суміщались з маркерною лінією. Зміщення центрів відносно маркерної ЛІНІЇ за межі допуску 15 служить для водія сигналом про необхідність корекцІТ напрямку руху агрегату до суміщення центрів хрестовин з маркерною лінією. 20 Запропонований пристрій відрізняється простотою конструкції в експлуатації І забезпечує/точність водіння агрегатів. S ф, ГҐ\
