Пристрій обробки інформації

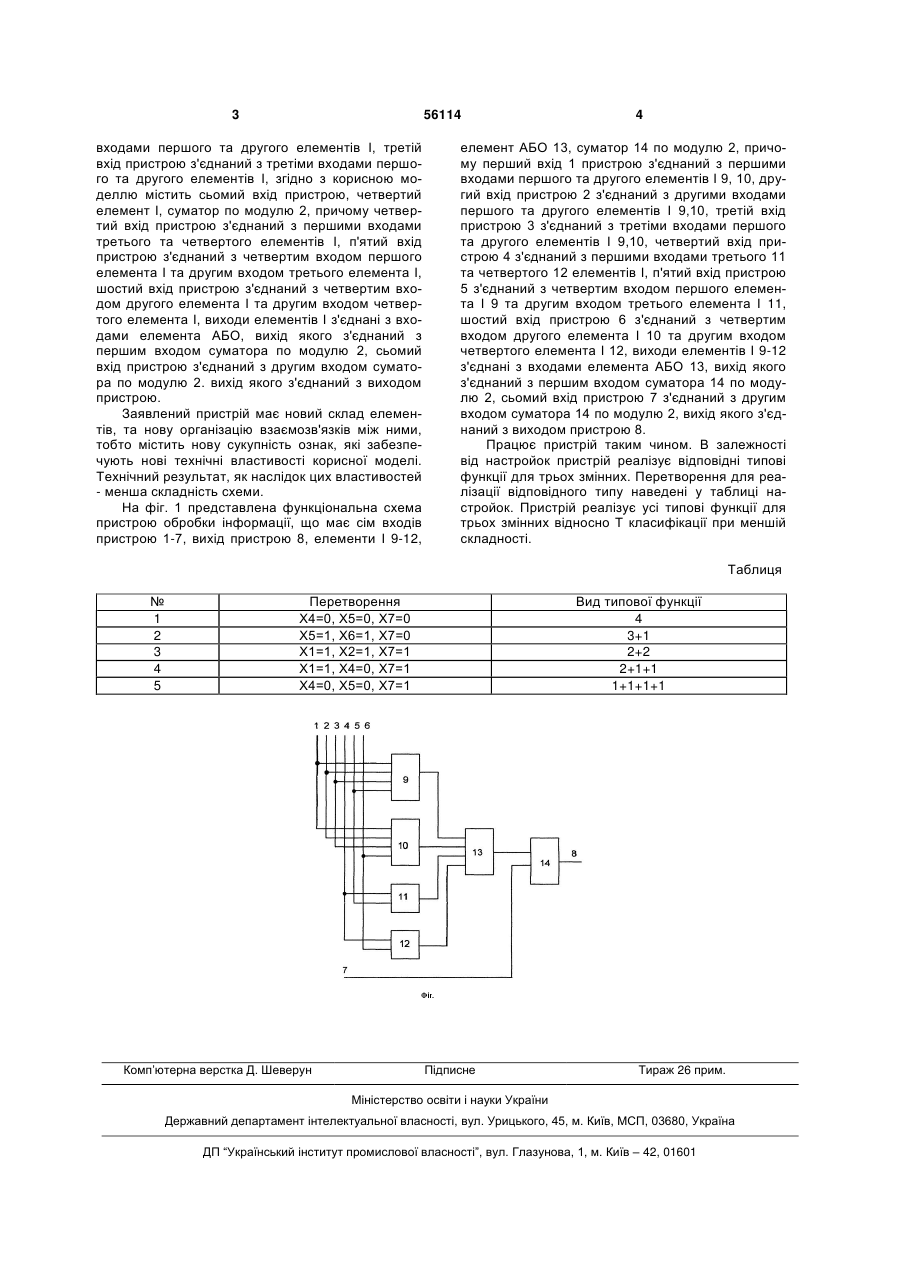

Пристрій обробки інформації, що має шість входів пристрою, вихід пристрою, три елементи І, елемент АБО, причому перший вхід пристрою з'єднаний з першими входами першого та другого елементів І, другий вхід пристрою з'єднаний з дру 3 56114 входами першого та другого елементів І, третій вхід пристрою з'єднаний з третіми входами першого та другого елементів І, згідно з корисною моделлю містить сьомий вхід пристрою, четвертий елемент І, суматор по модулю 2, причому четвертий вхід пристрою з'єднаний з першими входами третього та четвертого елементів І, п'ятий вхід пристрою з'єднаний з четвертим входом першого елемента І та другим входом третього елемента І, шостий вхід пристрою з'єднаний з четвертим входом другого елемента І та другим входом четвертого елемента І, виходи елементів І з'єднані з входами елемента АБО, вихід якого з'єднаний з першим входом суматора по модулю 2, сьомий вхід пристрою з'єднаний з другим входом суматора по модулю 2. вихід якого з'єднаний з виходом пристрою. Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - менша складність схеми. На фіг. 1 представлена функціональна схема пристрою обробки інформації, що має сім входів пристрою 1-7, вихід пристрою 8, елементи І 9-12, 4 елемент АБО 13, суматор 14 по модулю 2, причому перший вхід 1 пристрою з'єднаний з першими входами першого та другого елементів І 9, 10, другий вхід пристрою 2 з'єднаний з другими входами першого та другого елементів І 9,10, третій вхід пристрою 3 з'єднаний з третіми входами першого та другого елементів І 9,10, четвертий вхід пристрою 4 з'єднаний з першими входами третього 11 та четвертого 12 елементів І, п'ятий вхід пристрою 5 з'єднаний з четвертим входом першого елемента І 9 та другим входом третього елемента І 11, шостий вхід пристрою 6 з'єднаний з четвертим входом другого елемента І 10 та другим входом четвертого елемента І 12, виходи елементів І 9-12 з'єднані з входами елемента АБО 13, вихід якого з'єднаний з першим входом суматора 14 по модулю 2, сьомий вхід пристрою 7 з'єднаний з другим входом суматора 14 по модулю 2, вихід якого з'єднаний з виходом пристрою 8. Працює пристрій таким чином. В залежності від настройок пристрій реалізує відповідні типові функції для трьох змінних. Перетворення для реалізації відповідного типу наведені у таблиці настройок. Пристрій реалізує усі типові функції для трьох змінних відносно Т класифікації при меншій складності. Таблиця № 1 2 3 4 5 Перетворення Х4=0, Х5=0, Х7=0 Х5=1, Х6=1, Х7=0 Х1=1, Х2=1, Х7=1 Х1=1, Х4=0, Х7=1 Х4=0, Х5=0, Х7=1 Комп’ютерна верстка Д. Шеверун Вид типової функції 4 3+1 2+2 2+1+1 1+1+1+1 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
