Пружне шпонкове з’єднання
Номер патенту: 56116
Опубліковано: 27.12.2010
Автори: Стрілець Олег Романович, Стрілець Володимир Миколайович, Малащенко Володимир Олександрович
Формула / Реферат
Пружне шпонкове з'єднання, яке складається з вала, маточини та шпонки, на сполучених поверхнях вала і маточини з постійною глибиною по довжині виконані поздовжні канавки прямокутного поперечного перерізу, у які, при суміщенні, встановлена згадана шпонка, яке відрізняється тим, що в маточині виконана поздовжня канавка прямокутного поперечного перерізу з постійною глибиною h2 на всю її довжину ℓм, у валу виконана поздовжня канавка прямокутного поперечного перерізу, а за поздовжньою формою від вільного торця на довжину ℓ1 - у вигляді прямокутного трикутника з основою, рівною h1-h2, у простір, утворений при суміщенні канавок у валу і маточині, вставлений суцільний пруток такого ж поперечного перерізу та поздовжньої форми, де h1 - висота шпонки зі сторони вільного торця вала.
Текст

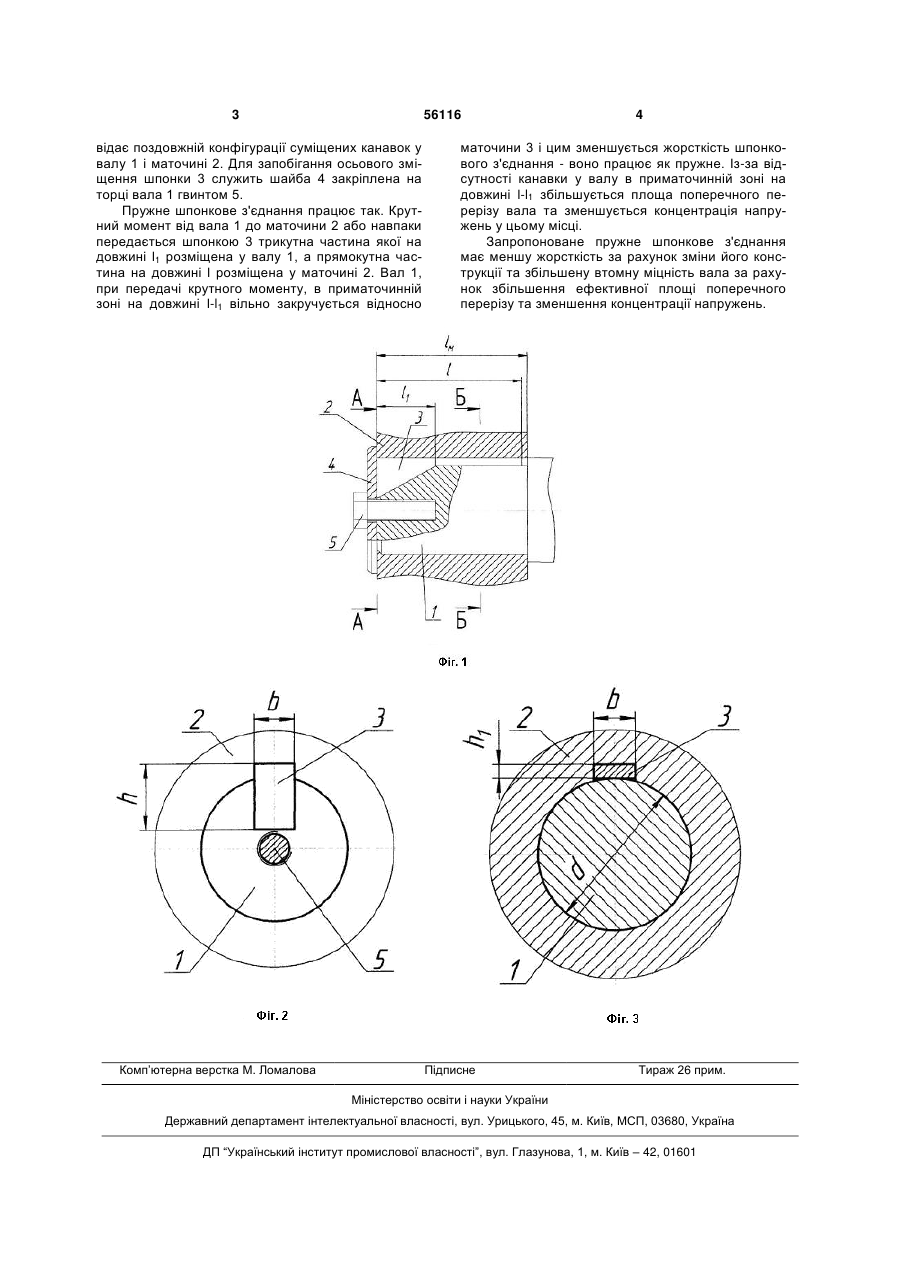

Пружне шпонкове з'єднання, яке складається з вала, маточини та шпонки, на сполучених поверхнях вала і маточини з постійною глибиною по довжині виконані поздовжні канавки прямокутного 3 56116 відає поздовжній конфігурації суміщених канавок у валу 1 і маточині 2. Для запобігання осьового зміщення шпонки 3 служить шайба 4 закріплена на торці вала 1 гвинтом 5. Пружне шпонкове з'єднання працює так. Крутний момент від вала 1 до маточини 2 або навпаки передається шпонкою 3 трикутна частина якої на довжині l1 розміщена у валу 1, а прямокутна частина на довжині l розміщена у маточині 2. Вал 1, при передачі крутного моменту, в приматочинній зоні на довжині l-l1 вільно закручується відносно Комп’ютерна верстка М. Ломалова 4 маточини 3 і цим зменшується жорсткість шпонкового з'єднання - воно працює як пружне. Із-за відсутності канавки у валу в приматочинній зоні на довжині l-l1 збільшується площа поперечного перерізу вала та зменшується концентрація напружень у цьому місці. Запропоноване пружне шпонкове з'єднання має меншу жорсткість за рахунок зміни його конструкції та збільшену втомну міцність вала за рахунок збільшення ефективної площі поперечного перерізу та зменшення концентрації напружень. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic key joint
Автори англійськоюStrilets Oleh Romanovych, Malaschenko Volodymyr Oleksandrovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюУпругое шпоночное соединение
Автори російськоюСтрилец Олег Романович, Малащенко Владимир Александрович, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16B 3/00
Мітки: з'єднання, пружне, шпонкове
