Одноразовий медичний шприц “мод-1″

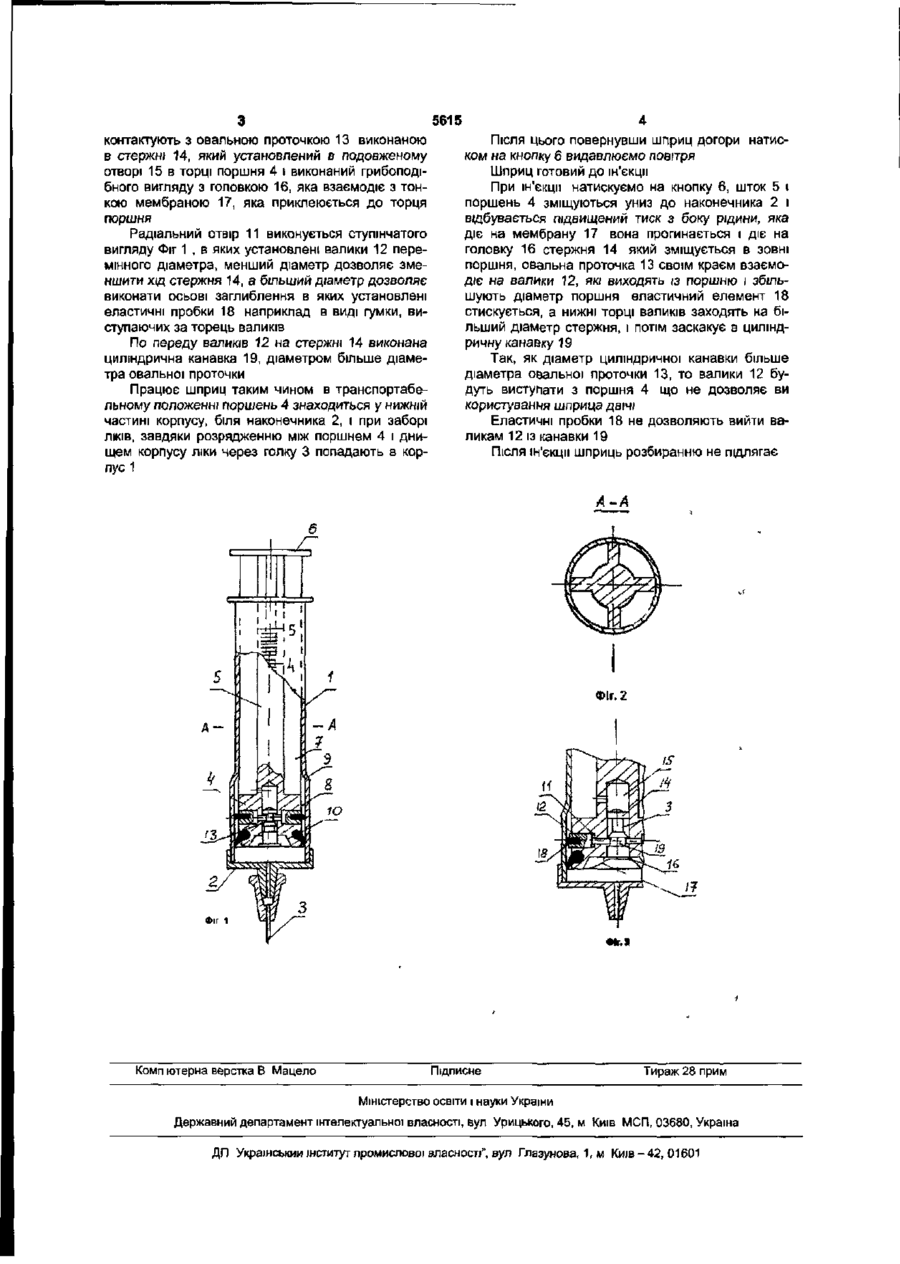

Одноразовий медичний шприц, що містить змінний у поперечному перерізі порожнистий корпус з наконечником і голкою, у якому розташовані зв'язані між собою шток і поршень з манжетою і вузол змінювання діаметра поршня, виконаного із стержня І висувних валиків і фіксаторів, розташованих в радіальному отворі в поршні, які можуть контактувати з циліндричною канавкою, виконаною на стержні, який відрізняється тим, що циліндрична канавка розташована перед валиками, а в валиках виконані осьові заглиблення, в яких установлені еластичні пробки, які виступають за торець валиків, а діаметр циліндричної канавки повинен бути більшим від діаметра овальної проточки. Запропонована корисна модель належить до медичної техніки, а саме до улаштувань, які призначенні для введення лікарських препаратів в організм людини. Відомий одноразовий медичний шприц, який містить корпус з наконечником з голкою і кришкою, у середині якого розміщений поршень з порожниною і шток, зв'язаних вузлом з'єднання і улаштування для роз'єднання штока від поршня (див. патент України №11232 А61М5/50 опуб.25 12.96р.) Недоліком цього технічного рішення є те, що шток можна приклеювати і шприц використовувати повторно. Відомий одноразовий медичний шприц, який містить перемінний у поперечному січенні полий корпус з наконечником і голкою, у якому розташовані зв'язані між собою шток і поршень з манжетою і вузол змінювання діаметра поршня, виконаного із стержня і висувних валиків, і фіксаторів розташованих в радіальному отворі в поршні, які можуть контактувати з циліндричної канавкою, виконаною на стержні (див. патент України №11230 А61М5/50 опуб.25.12.96.р.) Недоліком відомого технічного рішення, визначеного за прототип, є складна конструкція і багато деталей, стержень має більшу довженну, що збільшує вагу шприца У основу корисної моделі поставлено завдання зі створення такого шприца у якому була би можливість спрощення конструкції, зменшення деталей і ваги шприца. Поставлене завдання розв'язується за допомогою того, що шприц, який містить змінний у поперечному перерізі порожнистий корпус з наконечником і голкою, у якому розташовані зв'язані між собою шток і поршень з манжетою і вузол змінювання діаметра поршня, виконаного із стержня і висувних валиків і фіксаторів, розташованих в радіальному отворі в поршні, які можуть контактувати з циліндричною канавкою, виконаною на стержні, згідно корисної моделі, циліндрична канавка розташована перед валиками, а в валиках виконані осьові заглиблення, в яких установлені еластичні пробки, які виступають за торець валиків, а діаметр циліндричної канавки повинен бути більшим від діаметра овальної проточки. Суть корисної моделі пояснюється кресленнями1 на Фіг.1 зображений шприц, на Фіг.2 - розріз по А-А Фіг.1 і на Фіг.З зображений шприц після ін'єкції. Шприц містить корпус 1 циліндричного вигляду, виконаного з еластичного матеріалу (пластмаси або полімеру), або скла, наконечника 2 з голкою З, поршень 4, шток 5 з притиснутою кнопкою 6 Внутрішня частина поверхні корпуса 1 виконана перемінного січення, з основною порожниною 7 і розширеною порожниною 8, яка виконана доваженою 1/4-1/3 довжини корпуса Перехід 9 з порожнини 7 до порожнини 8 виконаний плавного виду Поршень 4 оснащений вузлом змінювання діаметру. Для чого за манжетою 10 виконаний радіальний отвір 11, у якому розміщені валики 12, які 5 5615 контактують з овальною проточкою 13 виконаною в стержні 14, який установлений в подовженому отворі 15 в торці поршня 4 і виконаний грибоподібного вигляду з головкою 16, яка взаємодіє з тонкою мембраною 17, яка приклеюється до торця поршня Радіальний отвір 11 виконується ступінчатого вигляду Фіг 1 , в яких установлені валики 12 перемінного діаметра, менший діаметр дозволяє зменшити хід стержня 14, а більший діаметр дозволяє виконати осьові заглиблення в яких установлені еластичні пробки 18 наприклад в виді гумки, виступаючих за торець валиків По переду валиків 12 на стержні 14 виконана циліндрична канавка 19, діаметром більше діаметра овальної проточки Працює шприц таким чином в транспортабельному положенні поршень 4 знаходиться у нижній частині корпусу, біля наконечника 2, і при заборі ЛІКІВ, завдяки розрядженню між поршнем 4 і днищем корпусу ліки через голку 3 попадають в корпус 1 Після ЦЬОГО повернувши шприц догори натиском на кнопку 6 видавлюємо повітря Шприц готовий до ін'єкції При ІН'ЄКЦІЇ натискуємо на кнопку 6, шток 5 і поршень 4 зміщуються униз до наконечника 2 і відбувається підвищений тиск з боку рідини, яка діє на мембрану 17 вона прогинається і діє на головку 16 стержня 14 який зміщується в зовні поршня, овальна проточка 13 своїм краєм взаємодіє на валики 12, які виходять із поршню і збільшують діаметр поршня еластичний елемент 18 стискується, а нижні торці валиків заходять на більший діаметр стержня, і потім заскакує в циліндричну канавку 19 Так, як діаметр циліндричної канавки більше діаметра овальної проточки 13, то валики 12 будуть виступати з поршня 4 що не дозволяє ви користування шприца ДВІЧІ Еластичні пробки 18 не дозволяють вийти валикам 12 із канавки 19 Після ін'єкції шприць розбиранню не підлягає А-А Фіг. 2 IS Фіг 1 Комп ютерна верстка В Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ МСП, 03680, Україна ДП Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
