Одноразовий шприц

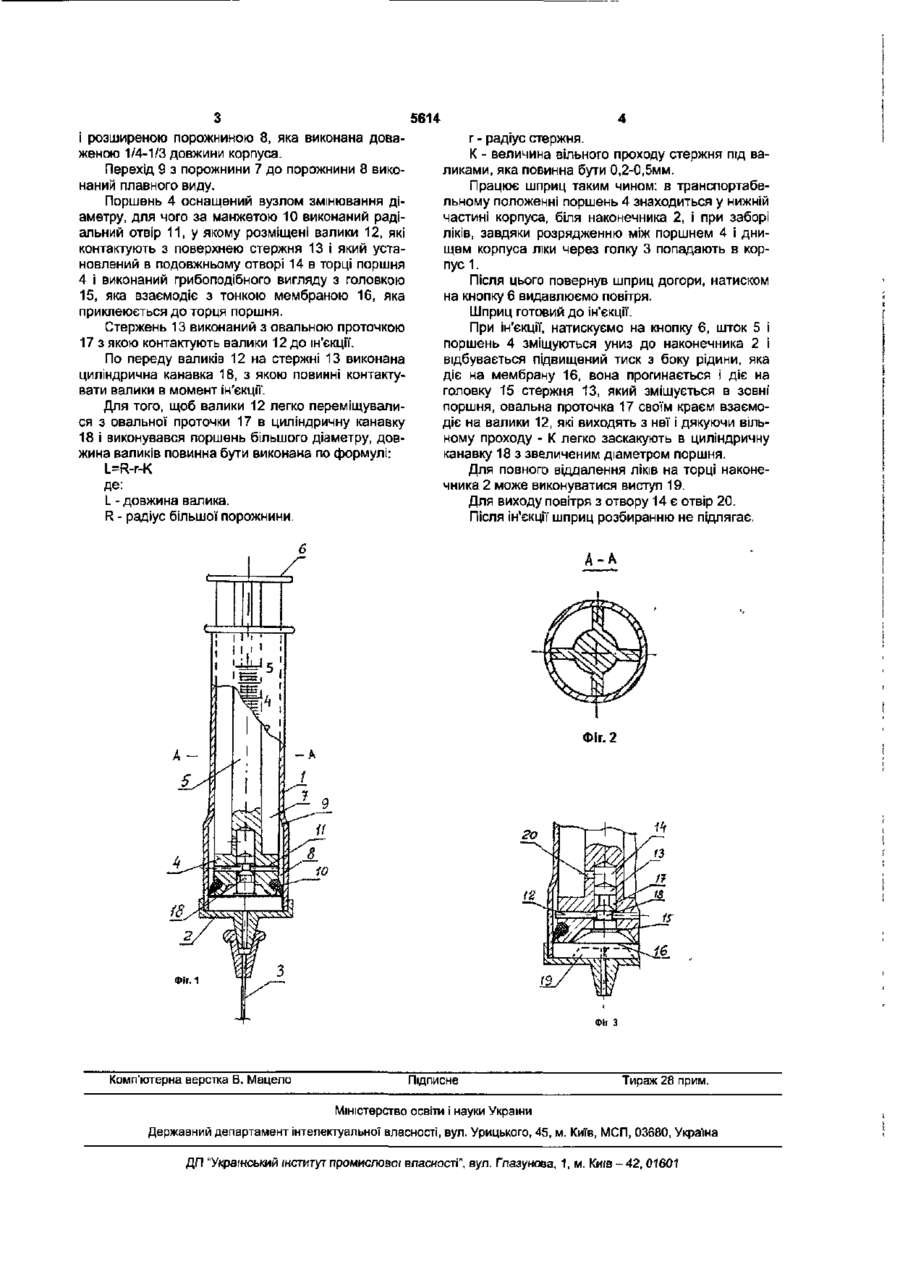

Одноразовий шприц, який містить змінний у поперечному перерізі порожнистий корпус з наконечником І голкою, у якому розташовані зв'язані між собою шток І поршень з манжетою і вузол змінювання діаметра поршня, виконаного із стержня і висувних валиків і фіксаторів, розташованих в ра Запропоноване технічне рішення належить до медичної техніки, а саме до улаштувань, які призначенні для введення лікарських препаратів в організм людини. Відомий одноразовий медичний шприц, який містить корпус з наконечником з голкою і кришкою, у середині якого розміщений поршень з порожниною і шток, зв'язаних вузлом з'єднання і улаштування для роз'єднання штока від поршня (див, патент України №11232 А61М5/50опуб.25 12.96р.) Недоліком цього технічного рішення є те, що шток можна приклеювати і шприц використовувати повторно. Відомий одноразовий медичний шприц, який містить змінний у поперечному січенні полий корпус з наконечником і голкою, у якому розташовані зв'язані між собою шток і поршень з манжетою і вузол змінювання діаметра поршня, виконаного із стержня і висувних валиків, і фіксаторів розташованих в радіальному отворі в поршні, які можуть контактувати з циліндричної канавкою, виконаної на стержні (див. патент України №11230 А61М5/50 опуб.25.12.96.р.) Недоліком відомого технічного рішення, визначеного за прототип, є складна конструкція і багато деталей, стержень має більшу довженну, що збільшує вагу шприца. У основу корисної моделі поставлено завдання зі створення такого шприца у якому була би можливість спрощення конструкції, зменшення деталей і ваги шприца. діальному отворі в поршні, які можуть контактувати з циліндричною канавкою, виконаною на стержні, який відрізняється тим, що циліндрична канавка розташована на стержні перед валиками, з нею вони контактують в момент ін'єкції, а діаметр циліндричної проточки повинен бути більшим від діаметра овальної проточки, причому довжина валиків повинна бути визначена за формулою1 L =R-r-K, де: L - довжина валика, R - радіус більшої порожнини, г - радіус стержня, к - величина вільного проходу стержня під валиками, яка повинна бути 0,2-0,5мм. Поставлене завдання розв'язується за допомогою того, що шприц, який містить змінний у поперечному січенні полий корпус з наконечником і голкою, у якому розташовані зв'язані між собою шток і поршень з манжетою і вузол змінювання діаметра поршня, виконаного із стержня і висувних валиків, і фіксаторів розташованих в радіальному отворі в поршні, які можуть контактувати з циліндричною канавкою, виконаною на стержні згідно корисної моделі, циліндрична канавка розташована на стержні перед валиками, з якою вони контактують в момент ін'єкції, а діаметр циліндричної проточки повинен бути більше діаметра овальної проточки, причому довжина валиків повинна бути виконана по формулі: L=R-r-K де: L - довжина валика R - радіус більшої порожнини. г - радіус стержня. К - величина вільного проходу стержня під валиками, яка новина бути 0,2-0,5мм. Суть корисної моделі пояснюється кресленнями: на Фіг.1 зображений шприц, на Фіг.2 - розріз по А-А Фіг.1 і на Фіг 3 зображений шприц після ін'єкції. Шприц містить корпус 1 циліндричного вигляду, виконаного з еластичного матеріалу (пластмаси або полімеру), або скла, наконечника 2 з голкою З, поршень 4, шток 5 з притиснутою кнопкою 6. Внутрішня частина поверхні корпуса 1 виконана перемінного січення, з основною порожниною 7 ю 5614 і розширеною порожниною 8, яка виконана доваженою 1/4-1/3 довжини корпуса. Перехід 9 з порожнини 7 до порожнини 8 виконаний плавного виду. Поршень 4 оснащений вузлом змінювання діаметру, для чого за манжетою 10 виконаний радіальний отвір 11, у якому розміщені валики 12, які контактують з поверхнею стержня 13 І який установлений в подовжньому отворі 14 в торці поршня 4 і виконаний грибоподібного вигляду з головкою 15, яка взаємодіє з тонкою мембраною 16, яка приклеюється до торця поршня. Стержень 13 виконаний з овальною проточкою 17 з якою контактують валики 12 до ін'єкції. По переду валиків 12 на стержні 13 виконана циліндрична канавка 18, з якою повинні контактувати валики в момент ін'єкції. Для того, щоб валики 12 легко переміщувалися з овальної проточки 17 в циліндричну канавку 18 і виконувався поршень більшого діаметру, довжина валиків повинна бути виконана по формулі: L=R-r-K де: L - довжина валика. R - радіус більшої порожнини. г - радіус стержня. К - величина вільного проходу стержня під валиками, яка повинна бути 0,2-0,5мм. Працює шприц таким чином: в транспортабельному положенні поршень 4 знаходиться у нижній частині корпуса, біля наконечника 2, і при заборі ліків, завдяки розрядженню між поршнем 4 і днищем корпуса ліки через голку 3 попадають в корпус 1. Після цього повернув шприц догори, натиском на кнопку 6 видавлюємо повітря. Шприц готовий до ін'єкції. При ін'єкції, натискуємо на кнопку 6, шток 5 і поршень 4 зміщуються униз до наконечника 2 і відбувається підвищений тиск з боку рідини, яка діє на мембрану 16, вона прогинається і діє на головку 15 стержня 13, який зміщується в зовні поршня, овальна проточка 17 своїм краєм взаємодіє на валики 12, які виходять з неї і дякуючи вільному проходу - К легко заскакують в циліндричну канавку 18 з звеличеним діаметром поршня. Для повного віддалення ліків на торці наконечника 2 може виконуватися виступ 19. Для виходу повітря з отвору 14 є отвір 20. Після ін'єкції шприц розбиранню не підлягає. А-А Фіг. 2 2О Фіг. 1 Фіг З Комп'ютерна верстка В. Мацепо Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
