Одноразовий шприц

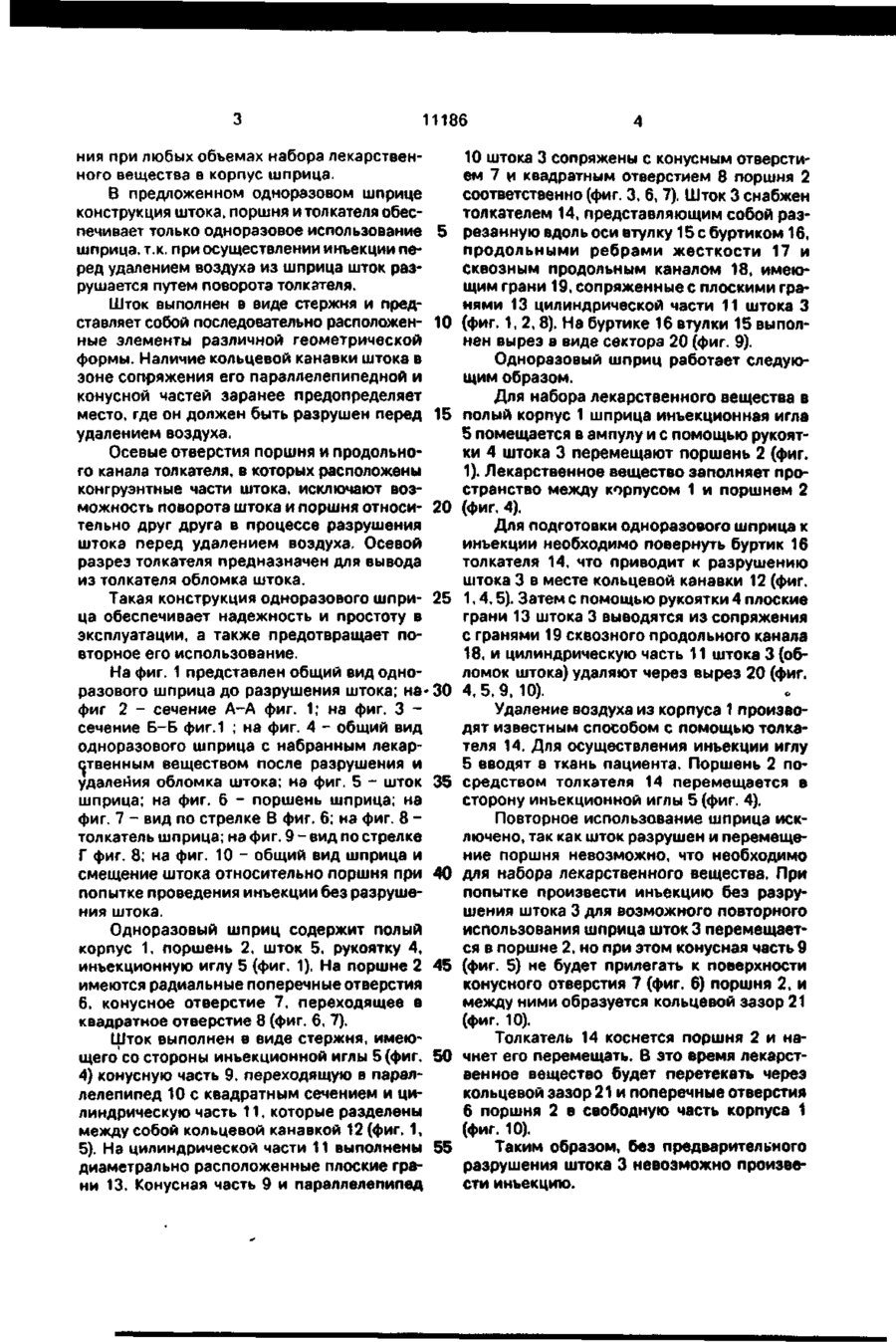

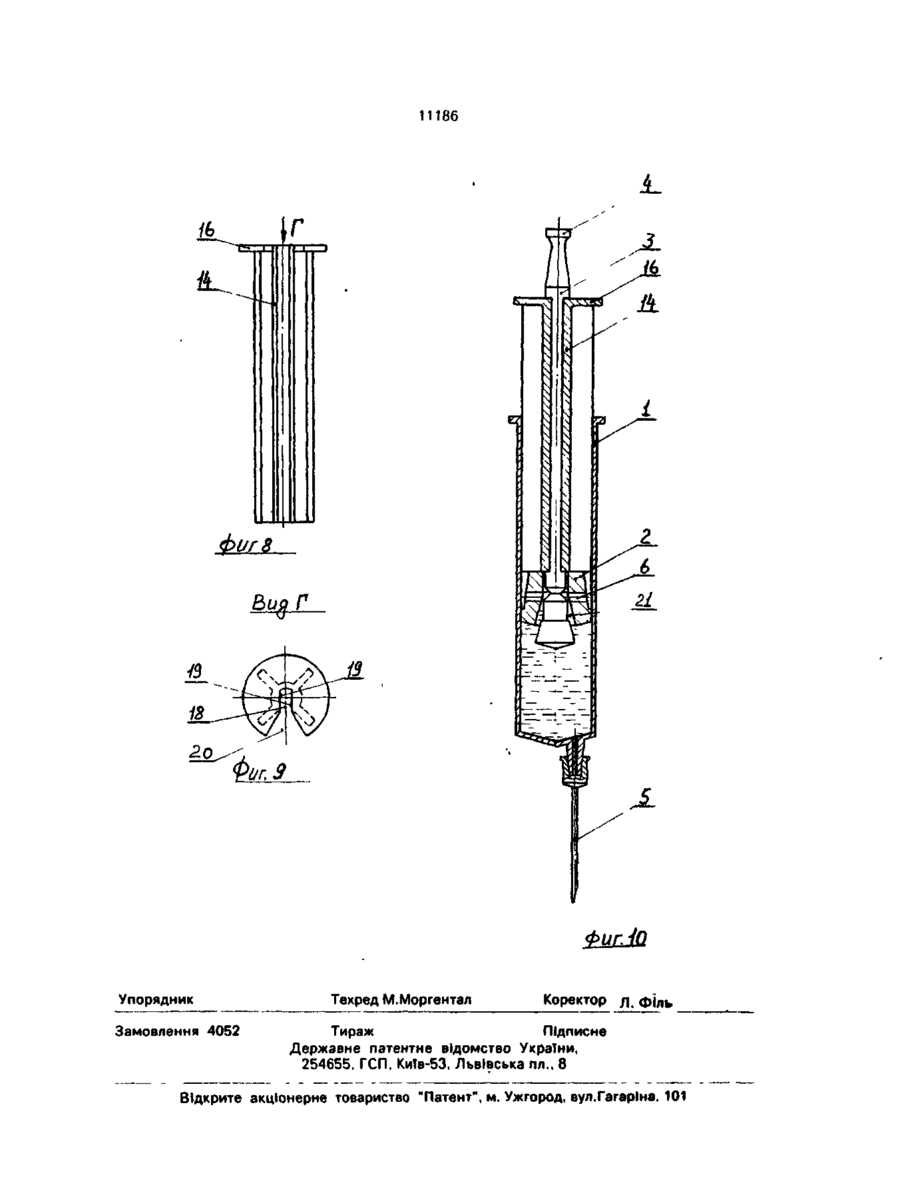

Одноразовый шприц, содержащий полый корпус, в котором размещены поршень со штоком, о т л и ч а ю щ и й с я тем, что он снабжен имеющим возможность поворота относительно корпуса толкателем в виде цилиндра, в котором выполнен разрезной продольный сквозной канал с диаметрально расположенными плоскими гранями, в поршне выполнены осевое и поперечное сквозные отверстия, а шток выполнен в виде цилиндрической, параллелепипедной и конусной частей, при этом на цилиндрической части штока выполнены плоские грани, расположенные в канале толкателя, парэллелепипедная и конусная части штока размещены в осевом отверстии поршня и в зоне их соединения выполнена кольцевая канавка, в плоскости которой шток имеет возможность разрушения, причем осевое отверстие поршня и канал толкателя имеют форму конгруэнтную соответствующим частям штока. Изобретение относится к медицинской технике и может быть использовано для введения в организм лекарственных средств. Известен одноразовый шприц, содержащий поршневое приспособление, которое имеет плунжер с расширяющимся концевым участком. Шприц снабжен упруго деформируемым поршнем с соответствующим плунжеру сужающимся углублением, в которое входит концевой участок и юбка, окружающая часть концевого участка. Запорное кольцо с сужающимся отверстием окружают юбку и прижимают ее к концевому участку плунжера. При введении плунжера внутрь цилиндра запорное кольцо задерживается стенками цилиндра, а юбка проходит внутрь. Когда кольцо больше не прижимает юбку, выдвижение плунжера наружу приводит к отсоединению концевого участка от поршня, который нельзя отвести назад, что препятствует повторному забору жидкости внутрь шприца. Недостаток известной конструкции заключается в том, что одноразовое использование шприца обеспечивается только при условии полного набора лекарственного вещества в корпус шприца. При неполном наборе лекарственного вещества запорное кольцо не будет задержано стенкой корпуса и вместе с юбкой пройдет внутрь корпуса. При этом юбка будет прижимать концевой участок, и отделение штока от поршня не произойдет, т.е. можно будет неоднократно производить набор лекарственного вещества для повторных инъекций. Задачей авторов является создание надежной конструкции одноразового шприца, не допускающего повторного использова О 11186 ния при любых объемах набора лекарственного вещества в корпус шприца. В предложенном одноразовом шприце конструкция штока, поршня и толкателя обеспечивает только одноразовое использование 5 шприца, т.к. при осуществлении инъекции перед удалением воздуха из шприца шток разрушается путем поворота толкателя. Шток выполнен в виде стержня и представляет собой последовательно расположен- 10 ные элементы различной геометрической формы. Наличие кольцевой канавки штока в зоне сопряжения его параллелепипедной и конусной частей заранее предопределяет место, где он должен быть разрушен перед 15 удалением воздуха. Осевые отверстия поршня и продольного канала толкателя, в которых расположены конгруэнтные части штока, исключают возможность поворота штока и поршня относи- 20 тельно друг друга в процессе разрушения штока перед удалением воздуха. Осевой разрез толкателя предназначен для вывода из толкателя обломка штока. Такая конструкция одноразового шпри- 25 ца обеспечивает надежность и простоту в эксплуатации, а также предотвращает повторное его использование. На фиг. 1 представлен общий вид одноразового шприца до разрушения штока; на* 30 фиг 2 - сечение А-А фиг. 1; на фиг. 3 сечение Б-Б фиг.1 ; на фиг. 4 - общий вид одноразового шприца с набранным лекарственным веществом после разрушения и удаления обломка штока; на фиг. 5 - шток 35 шприца; на фиг. 6 - поршень шприца; на фиг. 7 - вид по стрелке В фиг. 6; на фиг. 8 толкатель шприца; на фиг. 9 - вид по стрелке Г фиг. 8; на фиг. 10 - общий вид шприца и смещение штока относительно поршня при 40 попытке проведения инъекции без разрушения штока. Одноразовый шприц содержит полый корпус 1, поршень 2, шток 5, рукоятку 4, инъекционную иглу 5 (фиг. 1). На поршне 2 45 имеются радиальные поперечные отверстия 6, конусное отверстие 7, переходящее в квадратное отверстие 8 (фиг. 6, 7). Шток выполнен в виде стержня, имеющего со стороны инъекционной иглы 5 (фиг. 50 4) конусную часть 9, переходящую в параллелепипед 10 с квадратным сечением и цилиндрическую часть 11, которые разделены между собой кольцевой канавкой 12 (фиг. 1, 5). На цилиндрической части 11 выполнены 55 диаметрально расположенные плоские грани 13. Конусная часть 9 и параллелепипед 10штока 3 сопряжены с конусным отверстием 7 и квадратным отверстием 8 поршня 2 соответственно (фиг. 3, 6, 7). Шток 3 снабжен толкателем 14, представляющим собой разрезанную вдоль оси втулку 15 с буртиком 16, продольными ребрами жесткости 17 и сквозным продольным каналом 18, имеющим грани 19, сопряженные с плоскими гранями 13 цилиндрической части 11 штока 3 (фиг. 1, 2, 8). На буртике 16 втулки 15 выполнен вырез в виде сектора 20 (фиг. 9). Одноразовый шприц работает следующим образом. Для набора лекарственного вещества в полый корпус 1 шприца инъекционная игла 5 помещается в ампулу и с помощью рукоятки 4 штока 3 перемещают поршень 2 (фиг. 1). Лекарственное вещество заполняет пространство между корпусом 1 и поршнем 2 (фиг. 4). Для подготовки одноразового шприца к инъекции необходимо повернуть буртик 16 толкателя 14, что приводит к разрушению штока 3 в месте кольцевой канавки 12 (фиг. 1,4,5). Затем с помощью рукоятки 4 плоские грани 13 штока 3 выводятся из сопряжения с гранями 19 сквозного продольного канала 18, и цилиндрическую часть 11 штока 3 (обломок штока) удаляют через вырез 20 (фиг. 4,5,9,10). Удаление воздуха из корпуса 1 производят известным способом с помощью толкателя 14. Для осуществления инъекции иглу 5 вводят в ткань пациента. Поршень 2 посредством толкателя 14 перемещается в сторону инъекционной иглы 5 (фиг. 4). Повторное использование шприца исключено, так как шток разрушен и перемещение поршня невозможно, что необходимо для набора лекарственного вещества. При попытке произвести инъекцию без разрушения штока 3 для возможного повторного использования шприца штокЗ перемещается в поршне 2, но при этом конусная часть 9 (фиг. 5) не будет прилегать к поверхности конусного отверстия 7 (фиг. 6) поршня 2, и между ними образуется кольцевой зазор 21 (фиг. 10). Толкатель 14 коснется поршня 2 и начнет его перемещать. В это время лекарственное вещество будет перетекать через кольцевой зазор 21 и поперечные отверстия 6 поршня 2 в свободную часть корпуса 1 (фиг. 10). Таким образом, без предварительного разрушения штока 3 невозможно произвести инъекцию. *?ип
