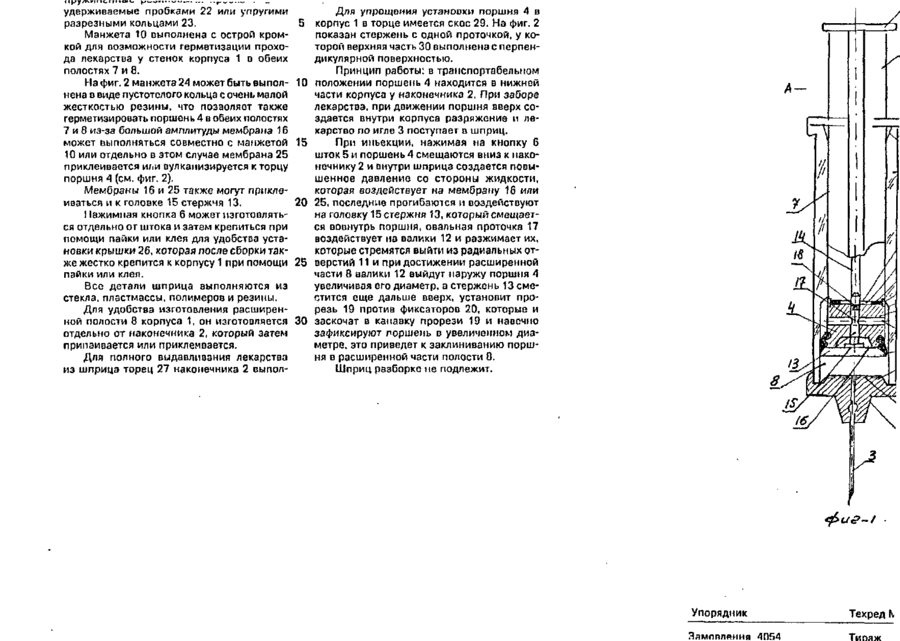

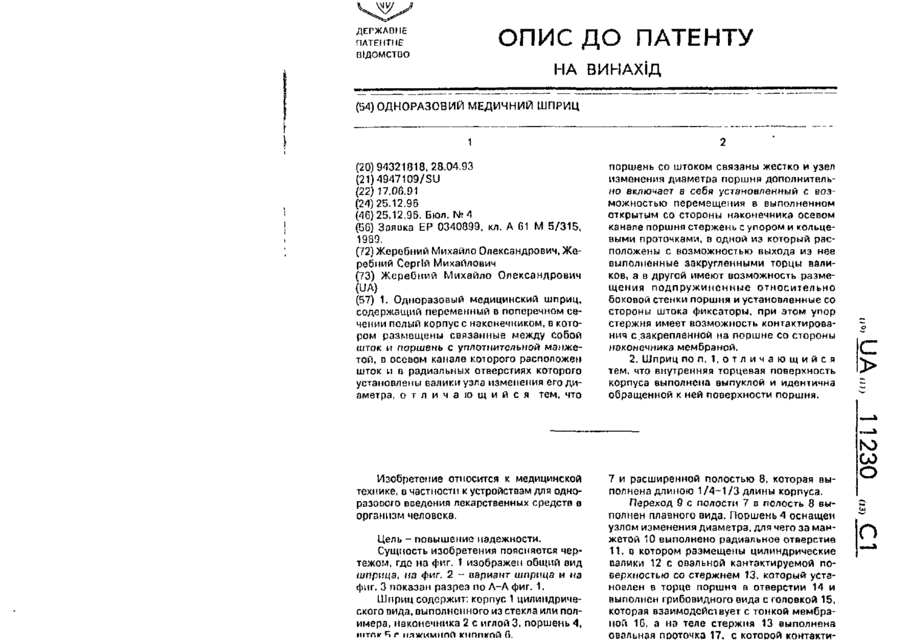

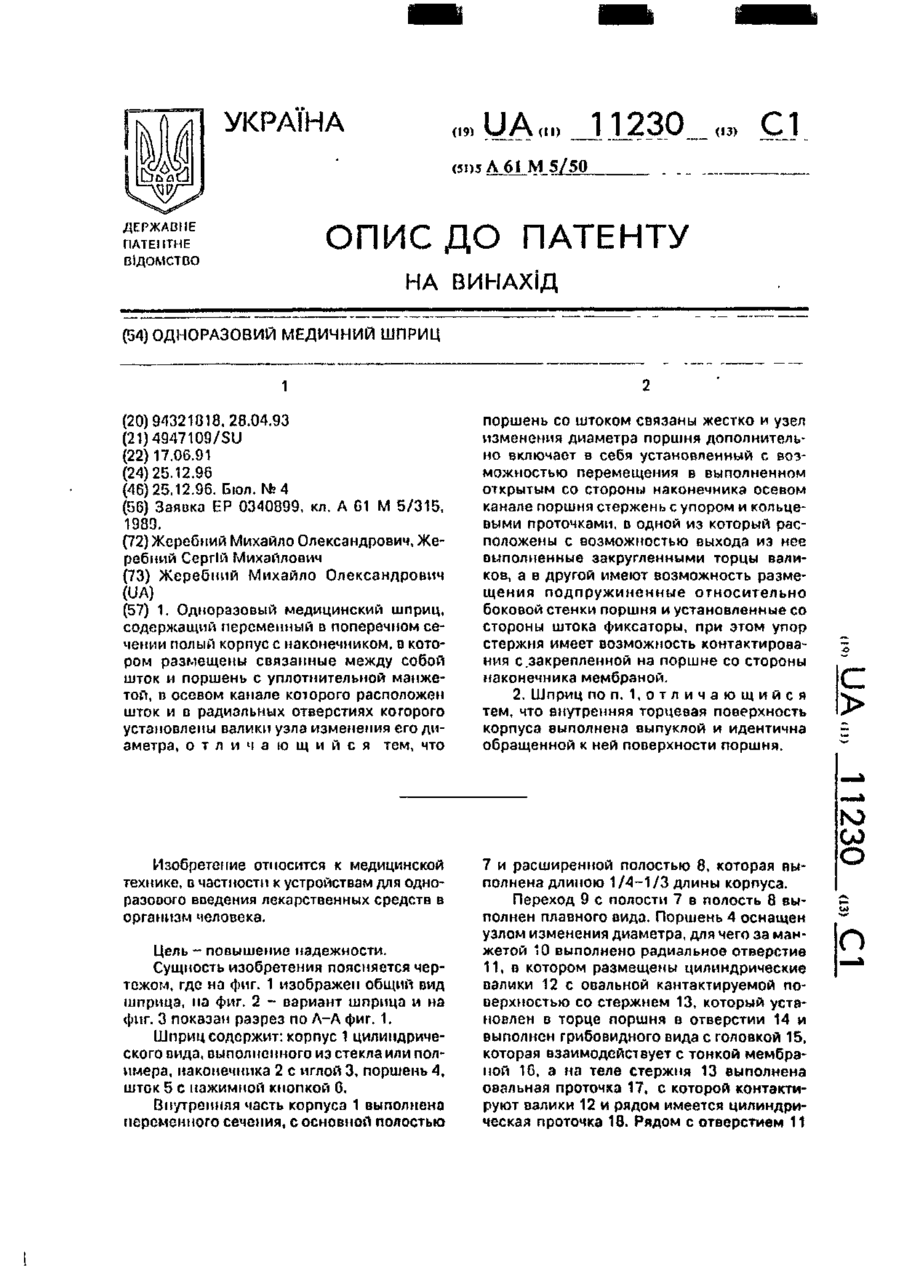

Одноразовий медичний шприц

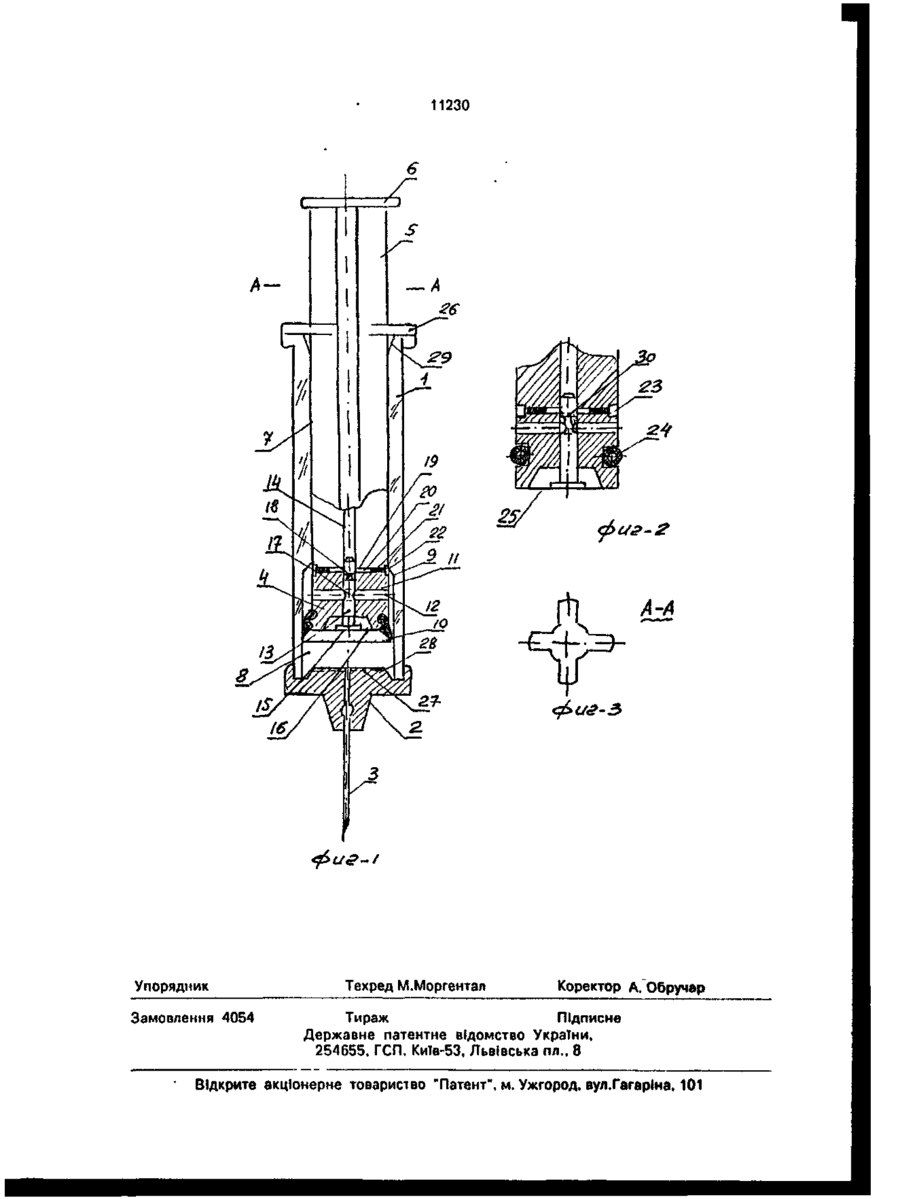

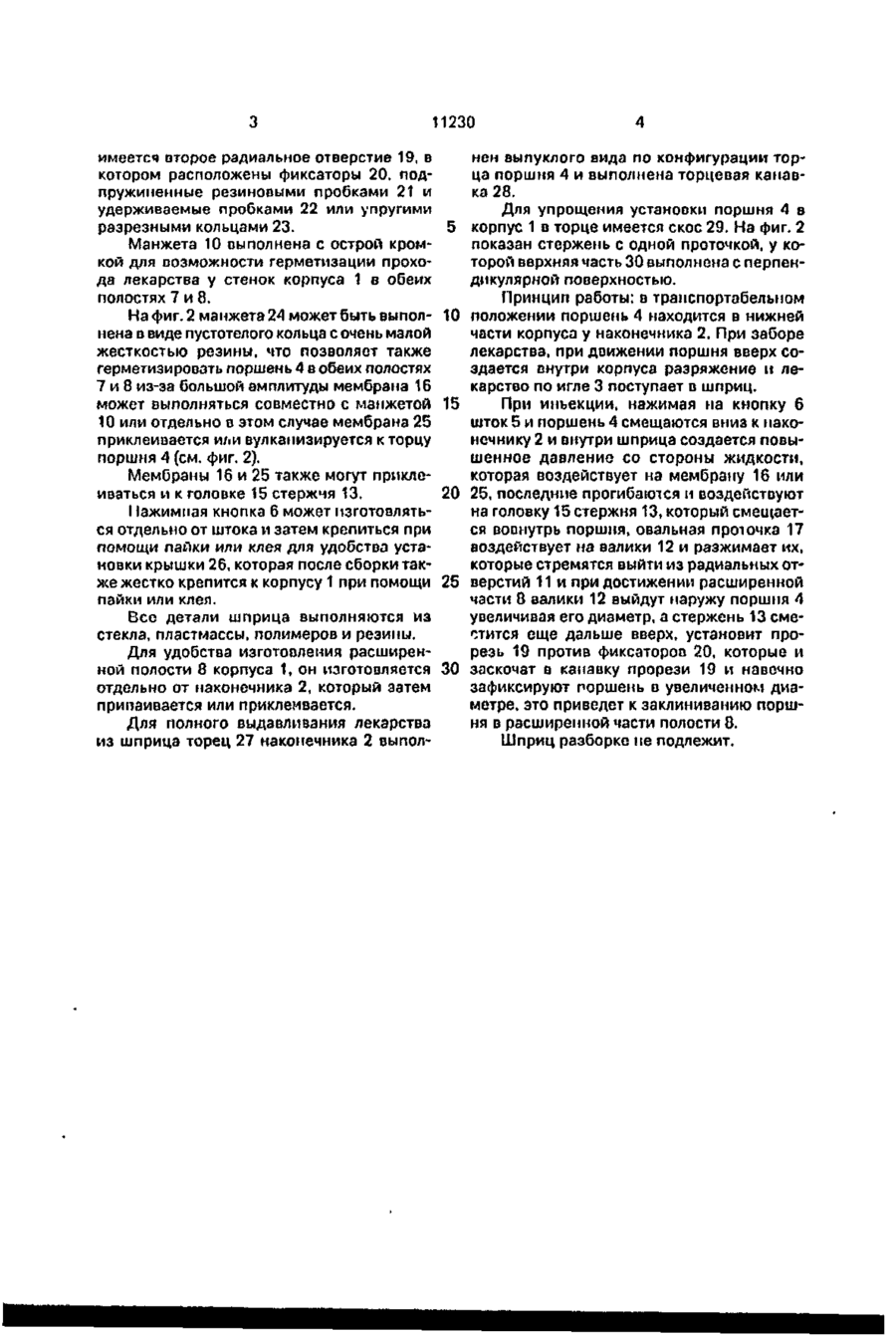

1. Одноразовый медицинский шприц, содержащий переменный в поперечном сечении полый корпус с наконечником, в котором размещены связанные между собой шток и поршень с уплотнительной манжетой, в осевом канале которого расположен шток и в радиальных отверстиях которого установлены валики узла изменения его диаметра, о т л и ч а ю щ и й с я тем, что поршень со штоком связаны жестко и узел изменения диаметра поршня дополнительно включает в себя установленный с возможностью перемещения в выполненном открытым со стороны наконечника осевом канале поршня стержень с упором и кольцевыми проточками, в одной из который расположены с возможностью выхода из нее выполненные закругленными торцы валиков, а в другой имеют возможность размещения подпружиненные относительно боковой стенки поршня и установленные со стороны штока фиксаторы, при этом упор стержня имеет возможность контактирования с.закрепленной на поршне со стороны наконечника мембраной. 2. Шприц п о п . 1 , о т л и ч а ю щ и й с я тем, что внутренняя торцевая поверхность корпуса выполнена выпуклой и идентична обращенной к ней поверхности поршня. С > го со Изобретение относится к медицинской технике, в частности к устройствам для одноразового введения лекарственных средств в организм человека. Цель - повышение надежности. Сущность изобретения поясняется чертежом, где на фиг. 1 изображен общий вид шприца, на фиг. 2 - вариант шприца и на фиг. 3 показан разрез по А-А фиг. 1. Шприц содержит: корпус 1 цилиндрического вида, выполненного из стекла или полимера, наконечника 2 с иглой 3, поршень 4, шток 5 с нажимной кнопкой 6. Внутренняя часть корпуса 1 выполнена переменного сечения, с основной полостью 7 и расширенной полостью 8, которая выполнена длиною 1/4-1/3 длины корпуса. Переход 9 с полости 7 в полость 8 выполнен плавного вида. Поршень 4 оснащен узлом изменения диаметра, для чего за манжетой 10 выполнено радиальное отверстие 11, в котором размещены цилиндрические валики 12 с овальной кантактируемой поверхностью со стержнем 13, который установлен в торце поршня в отверстии 14 и выполнен грибовидного вида с головкой 15, которая взаимодействует с тонкой мембраной 16, а на теле стержня 13 выполнена овальная проточка 17, с которой контактируют валики 12 и рядом имеется цилиндрическая проточка 18. Рядом с отверстием 11 о О 11230 имеется оторое радиальное отверстие 19, в котором расположены фиксаторы 20, подпружиненные резиновыми пробками 21 и удерживаемые пробками 22 или упругими разрезными кольцами 23. Манжета 10 выполнена с острой кромкой для возможности герметизации прохода лекарства у стенок корпуса 1 в обеих полостях 7 и 8. На фиг. 2 манжета 24 может быть выполйена в виде пустотелого кольца с очень малой жесткостью резины, что позволяет также герметизировать поршень 4 в обеих полостях 7 и 8 из-за большой амплитуды мембрана 16 может выполняться совместно с манжетой 10 или отдельно в этом случае мембрана 25 приклеивается или вулканизируется к торцу поршня 4 (см. фиг. 2). Мембраны 16 и 25 также могут приклеиваться и к головке 15 стержня 13. І іажимная кнопка 6 может изготовляться отдельно от штока и затем крепиться при помощи пайки или клея для удобства установки крышки 26, которая после сборки также жестко крепится к корпусу 1 при помощи пайки или клея. Все детали шприца выполняются из стекла, пластмассы, полимеров и резины. Для удобства изготовления расширенной полости 8 корпуса 1, он изготовляется отдельно от наконечника 2, который затем припаивается или приклеивается. Для полного выдавливания лекарства из шприца торец 27 наконечника 2 выпол 5 10 15 20 25 30 нен выпуклого вида по конфигурации торца поршня 4 и выполнена торцевая канавка 28. Для упрощения установки поршня 4 в корпус 1 в торце имеется скос 29. На фиг. 2 показан стержень с одной проточкой, у которой верхняя часть 30 выполнена с перпендикулярной поверхностью. Принцип работы: в транспортабельном положении поршень 4 находится в нижней части корпуса у наконечника 2. При заборе лекарства, при движении поршня вверх создается внутри корпуса разряжение и лекарство по игле 3 поступает в шприц. При инъекции, нажимая на кнопку 6 шток 5 и поршень 4 смещаются вниз к наконечнику 2 и внутри шприца создается повышенное давление со стороны жидкости, которая воздействует на мембрану 16 или 25, последние прогибаются и воздействуют на головку 15 стержня 13, который смещается вовнутрь поршня, овальная проточка 17 воздействует на валики 12 и разжимает их, которые стремятся выйти из радиальных отверстий 11 и при достижении расширенной части 8 валики 12 выйдут наружу поршня 4 увеличивая его диаметр, а стержень 13 сместится еще дальше вверх, установит прорезь 19 против фиксаторов 20, которые и заскочат в канавку прорези 19 и навечно зафиксируют поршень в увеличенном диаметре, это приведет к заклиниванию поршня в расширенной части полости 8. Шприц разборке не подлежит. 11230 Ы Упорядник Замовлення 4054 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товарисіво "Патент", м. Ужгород. вул.ГагарІна, 101
