Клейова композиція

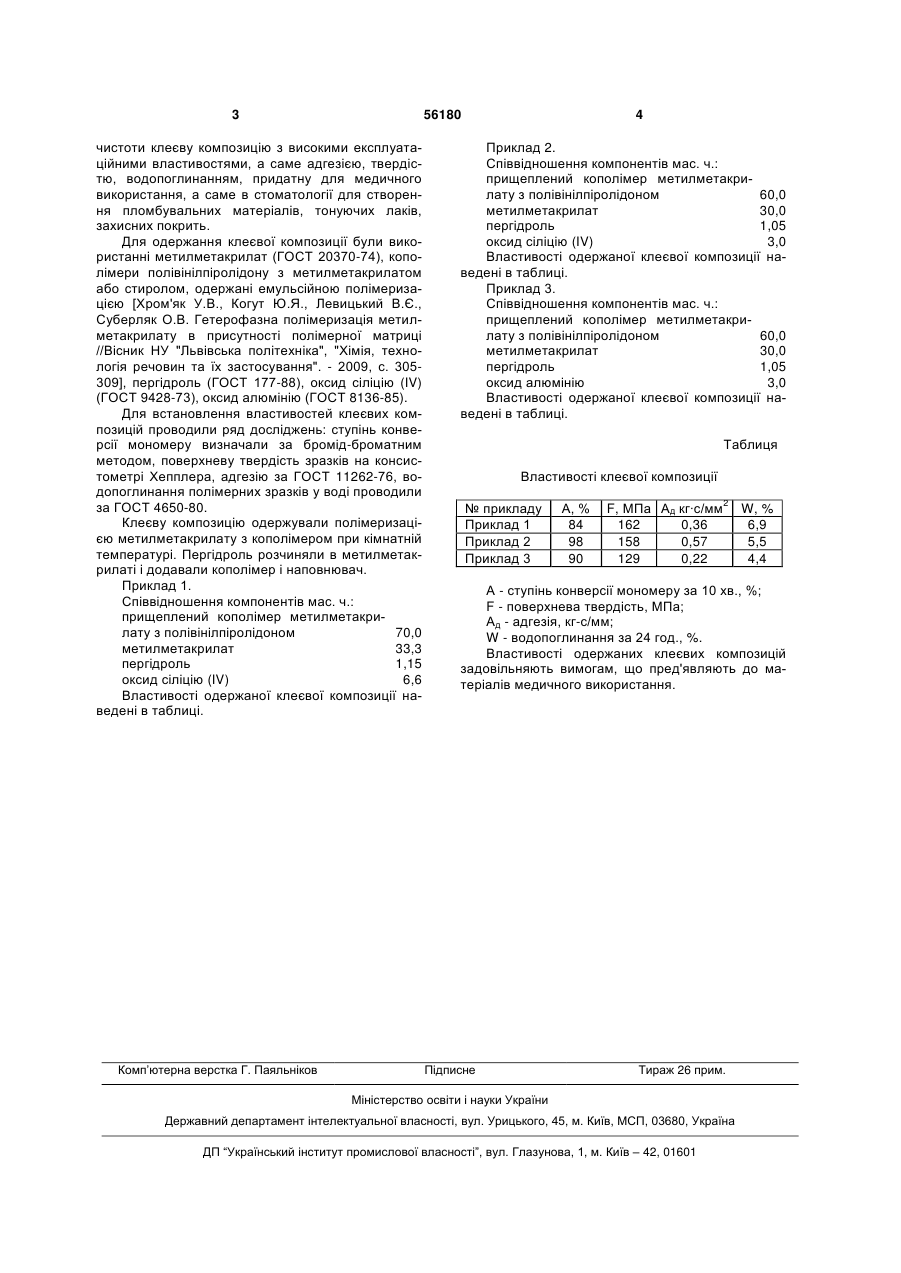

Клейова композиція, що містить кополімер, метилметакрилат та ініціатор полімеризації, яка відрізняється тим, що як кополімер вона містить 3 56180 чистоти клеєву композицію з високими експлуатаційними властивостями, а саме адгезією, твердістю, водопоглинанням, придатну для медичного використання, а саме в стоматології для створення пломбувальних матеріалів, тонуючих лаків, захисних покрить. Для одержання клеєвої композиції були використанні метилметакрилат (ГОСТ 20370-74), кополімери полівінілпіролідону з метилметакрилатом або стиролом, одержані емульсійною полімеризацією [Хром'як У.В., Когут Ю.Я., Левицький В.Є., Суберляк О.В. Гетерофазна полімеризація метилметакрилату в присутності полімерної матриці //Вісник НУ "Львівська політехніка", "Хімія, технологія речовин та їх застосування". - 2009, с. 305309], пергідроль (ГОСТ 177-88), оксид сіліцію (IV) (ГОСТ 9428-73), оксид алюмінію (ГОСТ 8136-85). Для встановлення властивостей клеєвих композицій проводили ряд досліджень: ступінь конверсії мономеру визначали за бромід-броматним методом, поверхневу твердість зразків на консистометрі Хепплера, адгезію за ГОСТ 11262-76, водопоглинання полімерних зразків у воді проводили за ГОСТ 4650-80. Клеєву композицію одержували полімеризацією метилметакрилату з кополімером при кімнатній температурі. Пергідроль розчиняли в метилметакрилаті і додавали кополімер і наповнювач. Приклад 1. Співвідношення компонентів мас. ч.: прищеплений кополімер метилметакрилату з полівінілпіролідоном 70,0 метилметакрилат 33,3 пергідроль 1,15 оксид сіліцію (IV) 6,6 Властивості одержаної клеєвої композиції наведені в таблиці. Комп’ютерна верстка Г. Паяльніков 4 Приклад 2. Співвідношення компонентів мас. ч.: прищеплений кополімер метилметакрилату з полівінілпіролідоном 60,0 метилметакрилат 30,0 пергідроль 1,05 оксид сіліцію (IV) 3,0 Властивості одержаної клеєвої композиції наведені в таблиці. Приклад 3. Співвідношення компонентів мас. ч.: прищеплений кополімер метилметакрилату з полівінілпіролідоном 60,0 метилметакрилат 30,0 пергідроль 1,05 оксид алюмінію 3,0 Властивості одержаної клеєвої композиції наведені в таблиці. Таблиця Властивості клеєвої композиції № прикладу Приклад 1 Приклад 2 Приклад 3 А, % 84 98 90 F, МПа Ад кг∙с/мм2 W, % 162 0,36 6,9 158 0,57 5,5 129 0,22 4,4 А - ступінь конверсії мономеру за 10 хв., %; F - поверхнева твердість, МПа; Ад - адгезія, кг-с/мм; W - водопоглинання за 24 год., %. Властивості одержаних клеєвих композицій задовільняють вимогам, що пред'являють до матеріалів медичного використання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
