Зубчаста передача
Номер патенту: 56179
Опубліковано: 10.01.2011
Автори: Носко Павло Леонідович, Каплун Олександр Михайлович, Філь Павло Володимирович, Шишов Валентин Павлович, Величко Микола Іванович
Формула / Реферат
Зубчаста передача, яка містить циліндричні колеса на паралельних осях з точковим контактом гвинтових зуб'їв і має на ведучому колесі випуклий профіль зуб'їв, окреслений по евольвенті кола, а на веденому - увігнутий, яка відрізняється тим, що увігнутий профіль зуба окреслено по евольвенті основного кола з центром, розташованим на відрізку перпендикуляра, проведеного до загальної нормалі в точці дотику взаємодіючих профілів зуб'їв на відстані від неї, яка дорівнює радіусу кривизни увігнутого профілю та перетинає лінію міжосьової відстані передачі за межами відрізка.
Текст

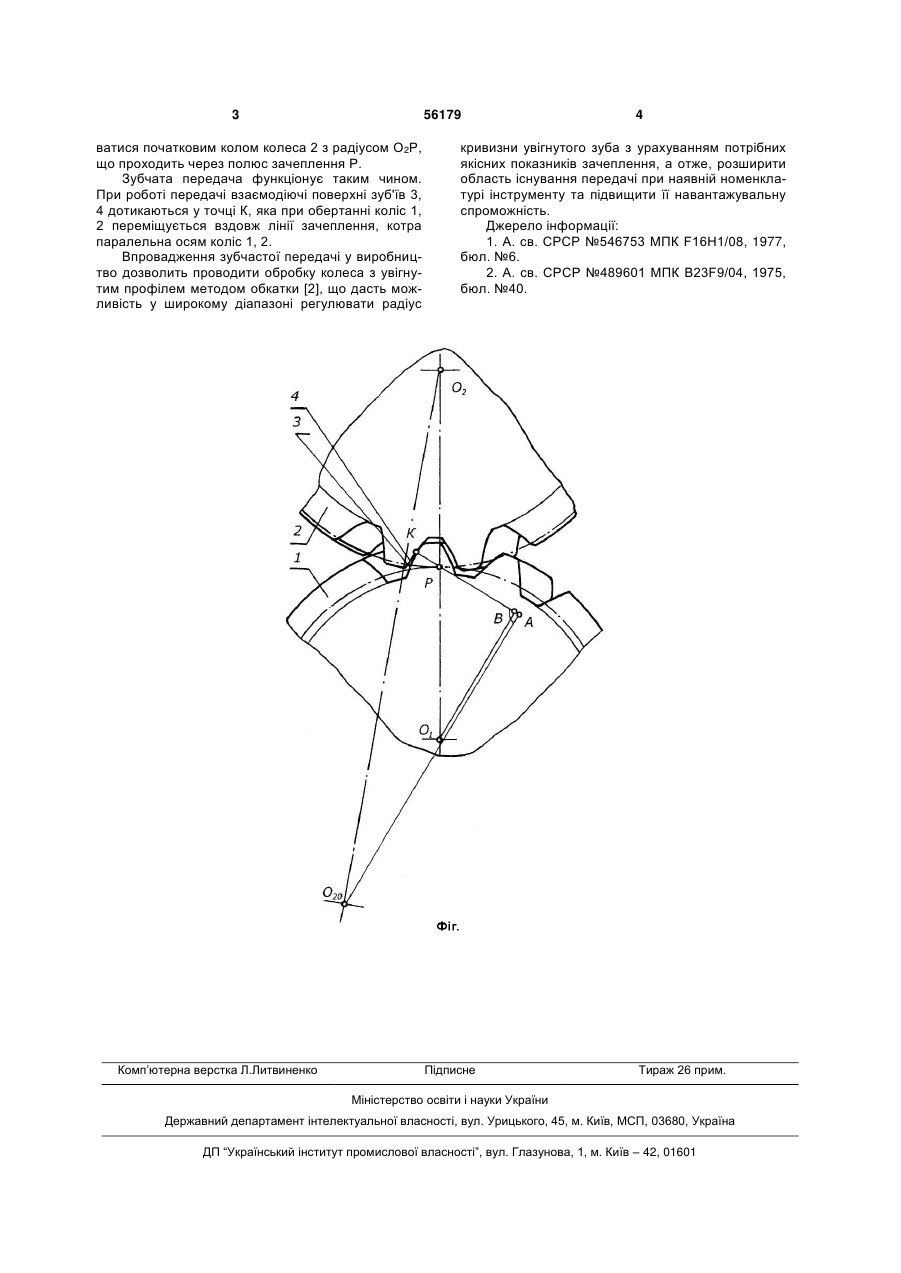

Зубчаста передача, яка містить циліндричні колеса на паралельних осях з точковим контактом 3 56179 ватися початковим колом колеса 2 з радіусом О2Р, що проходить через полюс зачеплення Р. Зубчата передача функціонує таким чином. При роботі передачі взаємодіючі поверхні зуб'їв 3, 4 дотикаються у точці К, яка при обертанні коліс 1, 2 переміщується вздовж лінії зачеплення, котра паралельна осям коліс 1, 2. Впровадження зубчастої передачі у виробництво дозволить проводити обробку колеса з увігнутим профілем методом обкатки [2], що дасть можливість у широкому діапазоні регулювати радіус Комп’ютерна верстка Л.Литвиненко 4 кривизни увігнутого зуба з урахуванням потрібних якісних показників зачеплення, а отже, розширити область існування передачі при наявній номенклатурі інструменту та підвищити її навантажувальну спроможність. Джерело інформації: 1. А. св. СРСР №546753 МПК F16Н1/08, 1977, бюл. №6. 2. А. св. СРСР №489601 МПК В23F9/04, 1975, бюл. №40. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGear drive
Автори англійськоюKaplun Oleksandr Mykhailovych, Shyshov Valentyn Pavlovych, Nosko Pavlo Leonidovych, Fil Pavlo Volodymyrovych, Velychko Mykola Ivanovych
Назва патенту російськоюЗубчатая передача
Автори російськоюКаплун Александр Михайлович, Шишов Валентин Павлович, Носко Павел Леонидович, Филь Павел Владимирович, Величко Николай Иванович
МПК / Мітки
МПК: F16H 1/08
