Самотвердіюча клейова композиція

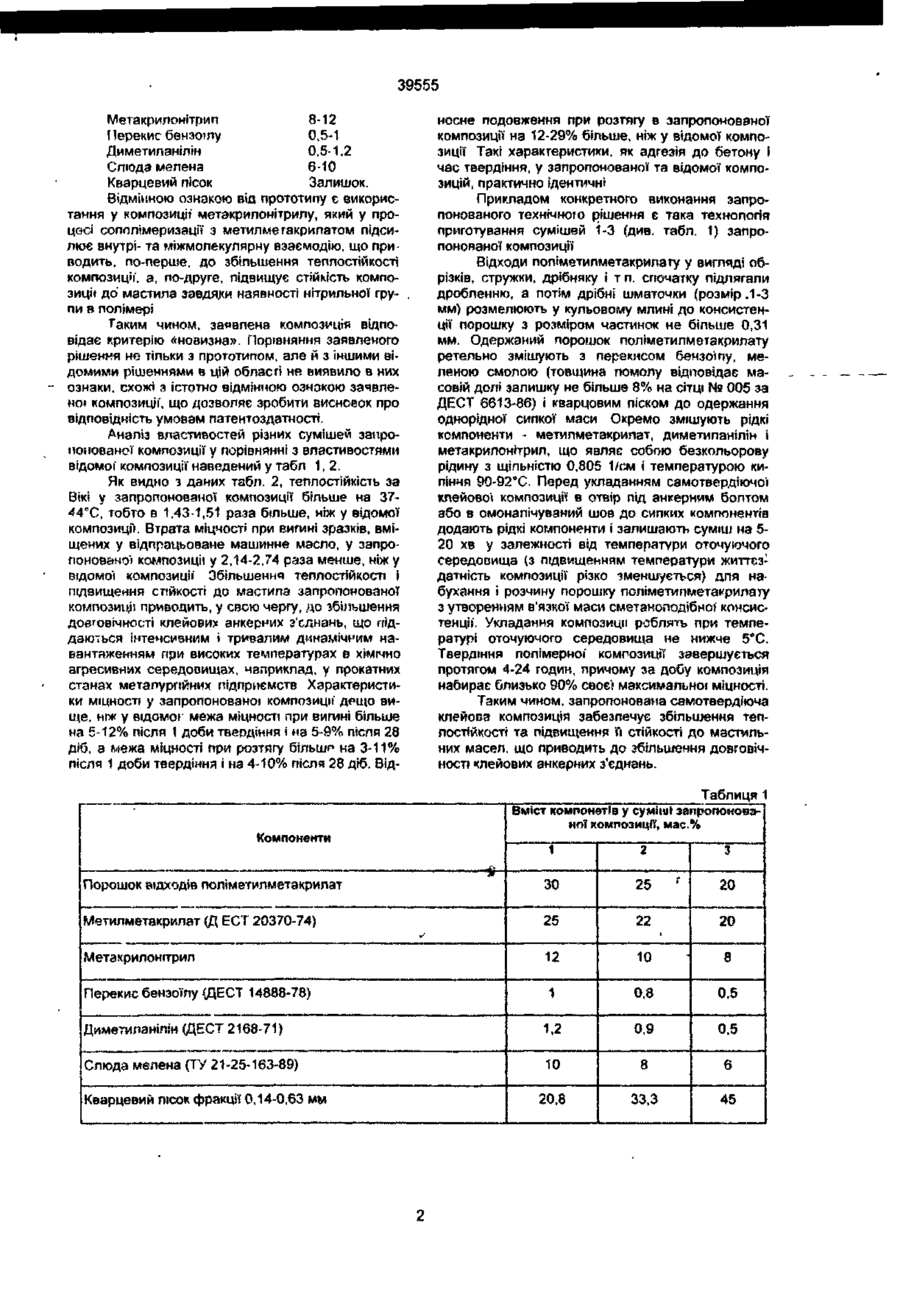

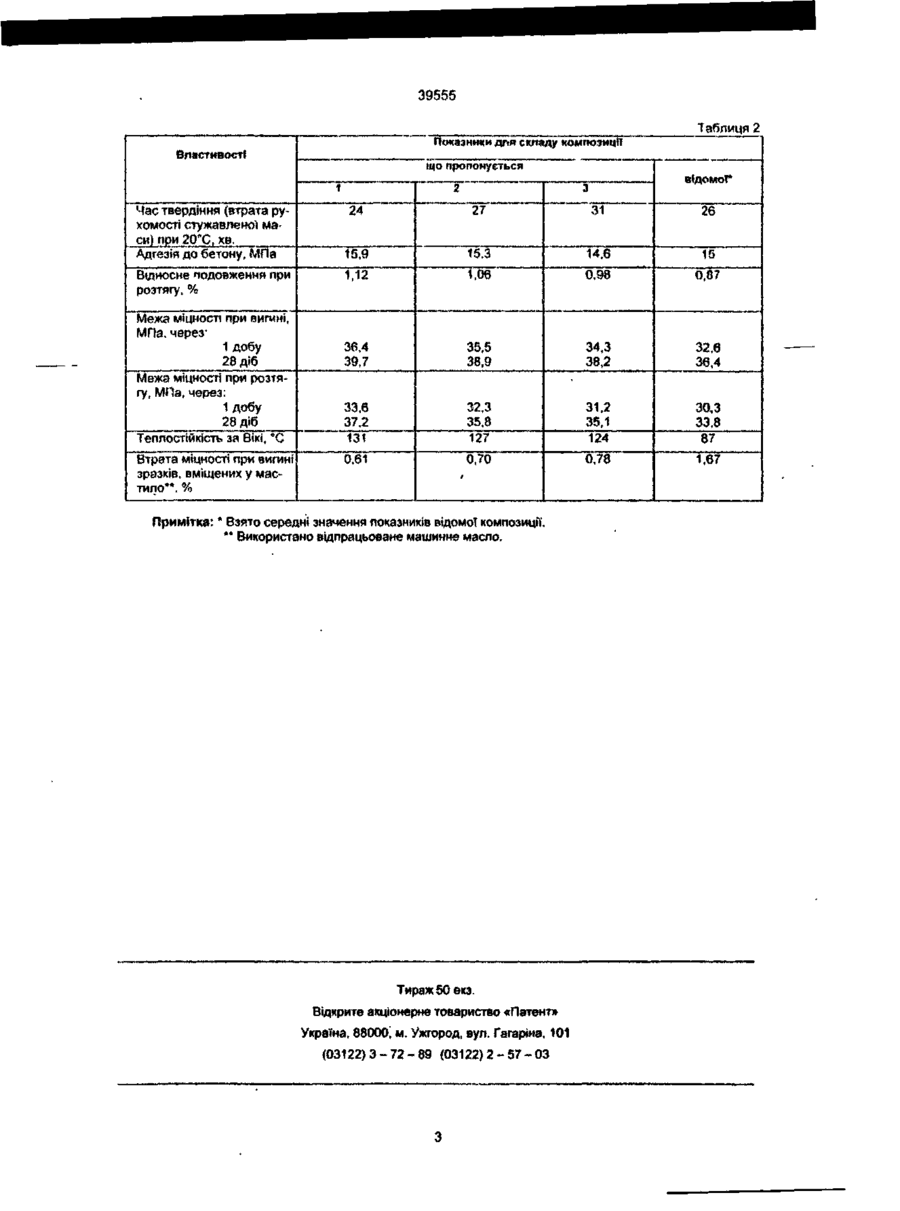

Самотвердіюча клейова композиція, що включає порошок відходів полімегияметакрилату, метилметакрилат, перекис бензоїлу, димети ланілін, слюду мелену, кварцевий пісок, яка відрізняється тим, що вона додатково містить метакрилонпгрил при такому співвідношенні компонентів, мас.%: Порошок відходів поліметилметакрилату 20-30 Метилметакрилат 20-25 Метакрилонітрил 8-12 Перекис бензоїлу 0,5-1 Диметиланілін 0,5-1,2 Слюда мелена 6-10 Кварцевий пісок залишок. Винахід стосується одержання самотвердіючих акрилових композицій, які застосовуються для кріплення анкерних болтів у бетоні, а також для склеювання бетонних І залізобетонних конструкцій. Відома полімерна композиція для кріплення анкерних болтів у бетоні такого складу, мас.%: Порошок відходів поліметилметакрилату 20-30 Полівінілхлоридна хлорована смола 3-6 Метилметакрилат 20-25 Перекис бензоїлу 0,5-1 Відходи азбестового текстильного виробництва 4-9,5 Диметиланілін 0.5-1,2 Співполімер бутилакрилату, метилметакрилату, стиролу і метакрилово' кислоти АКС-02 5-9 Слюда мелена 11-17 Кварцевий пісок Залишок. (Патент України № 10305А, С09 J 3/14, 1996 р.) Недоліком відомої композиції є низька теплостійкість і невисока стійкість до мастила, що знижує довговічність клейових з'єднань анкерних болтів, які експлуатуються при високих температурах в агресивних середовищах, наприклад, у прокатних станах. Завданням цього винаходу є створення такої самотвердіючої клейової композиції, в якій шляхом підбору компонентів було 6 забезпечено збільшення теплостійкості і підвищеної стійкості до масгила, що приводить до збільшення довговічності клейових анкерних з'єднань. Поставлене завдання вирішується за рахунок того, що самотвердіюча клейова композиція, яка включає порошок відходів поліметилметакрилату, метилметакрилат, перекис бензоїлу, диметиланілін, слюду мелену, кварцевий пісок, додатково містить метакрилонітрил при такому співвідношенні компонентів, мас.%: Порошок відходів поліметилметакрилату 20-30 Метилметакрилат 20-25 Кварцевий ПІСОК 37-47 (Авторське свідоцтво СРСР № 1470755. С09 J3/14. 1989 р ) . Недоліком відомої композиції є невисока адгезія до бетону, а також низьке відносне подовження при розтягу, що знижує довговічність і міцність клейових з'єднань анкерних болтів, які підлягають інтенсивним динамічним навантаженням Найбільш близькою до запропонованої композиції є полімерна композиція для кріплення анкерних болтів у бетон такого складу, мас.%: Порошок відходів поліметилметакрилату 20-30 Метилметакрилат 20-25 Перекис бензоїлу 0,5-1 до до до СО 5Г 39555 Метакрилонітрип 8-12 Перекис бензошу 0,5-1 Димєтиланілін 0,5-1.2 6-Ю Слюда мелена Кварцевий пісок Залишок. Відмінною ознакою від прототипу є використання у композиції' метакрилонітрилу, який у процесі сополімеризації з метилметакрилатом підсилює внутрі- та міжмолекулярну взаємодію, що приводить, по-перше, до збільшення теплостійкості композиції', а, по-друге, підвищує стійкість композиції до мастила завдяки наявності нітрильної групи в полімері Таким чином, заявлена КОМПОЗИЦІЙ відповідає критерію «новизна». Порівняння заявленого рішення не тільки з прототипом, але й з іншими відомими рішеннями в цій обласп не виявило в них ознаки, схожі з істотно відмінною ознакою заявленої композиції', що дозволяє зробити висновок про відповідність умовам патентоздатності. Аналіз властивостей різних сумішей запропонованої композиції у порівнянні з властивостями відомої' композиції наведений у табл 1, 2. Як видно з даних табл. 2, теплостійкість за Вікі у запропонованої композиції більше на 3744СС, тобто в 1,43-1,51 раза більше, ніж у відомої композиції. Втрата міцності при вигині зразків, вміщених у відпрацьоване машинне масло, у запропоновано"! композиції у 2,14-2,74 раза менше, ніж у відомо» композиції' Збільшення теплостійкості і підвищення стійкості до мастила запропонованої композиції приводить, у свою чергу, до збільшення довговічності клейових анкерних з'єднань, що піддаються інтенсивним і тривалим динамічним навантаженням npw високих температурах в хімічно агресивних середовищах, наприклад, у прокатних станах металургійних підприємств Характеристики МІЦНОСТІ у запропонованої композиції дещо вище, ніж у відомо!' межа міцності при вигині більше на 5-12% після 1 доби твердіння і на 5-9% після 28 діб, а межа міцності при розтягу більша на 3-11% після 1 доби твердіння і на 4-10% після 28 діб. Від носне подовження при розтягу в запропонованої композиції на 12-29% більше, ніж у відомої композиції Такі характеристики, як адгезія до бетону і час твердіння, у запропонованої та відомої композицій, практично ідентичні Прикладом конкретного виконання запропонованого технічного рішення є така технологія приготування сумішей І-3 (див. табл. 1) запропонованої композиції Відходи попіметилметакрилагу у вигляд! обрізків, стружки, дрібняку і т п. спочатку підлягали дробленню, а потім дрібні шматочки (розмір .1-3 мм) розмелюють у кульовому млині до консистенції порошку з розміром частинок не більше 0,31 мм. Одержаний порошок поліметилметакрилату ретельно змішують з перекисом бензо'іпу, меленою смолою (товщина помолу відповідає масовій долі залишку не більше 8% на сітці № 005 за ДЕСТ 6613-86) і кварцовим піском до одержання однорідної сипкої маси Окремо змішують рідкі компоненти - метилметакрилат, димєтиланілін і метакрилонітрил, що являє собою безкольорову рідину з щільністю 0,805 1/см і температурою кипінчя 90-92°С. Перед укладанням самотвердіючої клейової композиції в отвір під анкерним болтом або в омонапічувании шов до сипких компонентів додають рідкі компоненти і залишають суміш на 520 хв у залежності від температури оточуючого середовища (з підвищенням температури житте.з: датність композиції різко зменшується) для набухання і розчину порошку поліметигшетакрилагу з утворенням в'язкої маси сметаноподібноі консистенції. Укладання композиції роблять при температурі оточуючого середовища не нижче 5"С. Твердіння полімерної' композиції завершується протягом 4-24 годин, причому за добу композиція набирає близько 90% своє» максимально? міцності. Таким чином, запропонована самотвердіюча клейова композиція забезпечує збільшення теплостійкості та підвищення її стійкості до мастильних масел, що приводить до збільшення довговічності клейових анкерних з'єднань. Таблиця 1 Вміст компонет!» у суміші запропонованої композиції, мас.% Компоненти 1 2 ЗО 25 Метилметакрилат (Д ЕСТ 20370-74) 25 22 20 Метакрилонітрил 12 10 8 1 0,8 0,5 Димєтиланілін (ДЕСТ 2168-71) 1,2 0,9 0.5 Слюда мелена (ТУ 21-25-163-89) 10 8 6 20,8 33,3 45 , ,, , _. , Порошок відходів поліметилметакрилат Перекис бензоїну (ДЕСТ 14888-78) Кварцевий люок фракції 0,14-0,63 мм , . ,.„,.. , „л "У 3 ' 20 39555 Показники ДПЙ складу композиції Властивості що пропонується 2 1 Час твердіння (втрата рухомості стужавлемої мап си) при 20 С, хв. Адгезія до бетону, МПа Вщносне подовження при розтягу, % Межа міцності при вигині, МПа. через1 добу 28 діб Межа міцності при розтягу, МПа, через: 1 добу 28 діб Теплостійкість за Вікі, °С Втрата міцності при вигин? зразків, вміщених у мастило**, % Таблиця 2 в!домоГ 3 24 27 31 26 15.9 15.3 14.6 15 1,12 1,06 0,98 0,87 36,4 39,7 35.5 38,9 34,3 38,2 32,6 36,4 33.6 37.2 131 32,3 35.8 127 31,2 35.1 124 30,3 33,8 87 0,61 0,70 0,78 1,67 Примітка: * Взято середні значення яоказників відомої композиції. ** Використано відпрацьоване машинне масло. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна. 88000і м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
