Тигель для плавки міді

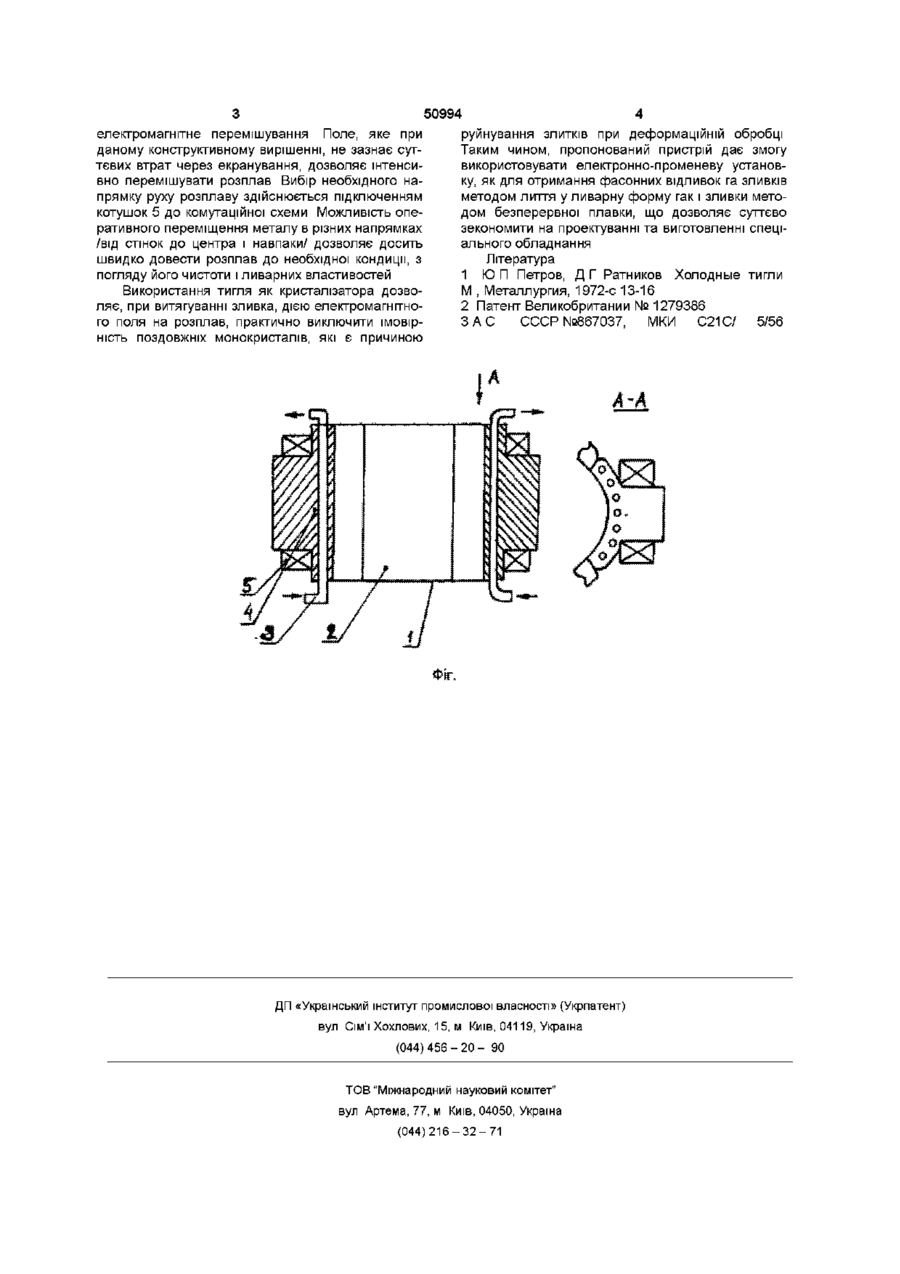

Тигель для плавки МІДІ, ЩО МІСТИТЬ системи водяного охолодження та електромагнітного перемішування, який відрізняється тим, що він виконаний із магнітного чавуну набором із секцій певної конфігурації, одна частина (сегментна) формує плавильну ємність, а друга (призматична, видовжена) - служить для монтажу котушок системи електромагнітного перемішування для створення електричного поля необхідної величини і напрямку Пропонований винахід стосується області спеціальної металурги, зокрема, обладнання для плавки і лиття металів у вакуумі з використанням електронно-променевого нагріву ВІДОМІ водоохолоджувані тиглі для плавки у вакуумі з використанням електронно-променевих джерел нагріву, охолоджувач яких виготовлено із матеріалу з високою теплопровідністю, зокрема із МІДІ і обладнаних системою електромагнітного перемішування розплаву [1,2] Вирішуючи завдання плавки багатьох, у тому числі тугоплавких металів, подібні пристрої, в принципі, непридатні для плавки МІДІ та її сплавів, внаслідок інтенсивного теплообміну на границі шихти із внутрішньою стінкою тигля променевої обробки та електромагнітного перемішування розплаву в необхідному часовоенергетичному діапазоні Поставлена мета досягається тим, що тигель для плавки МІДІ, обладнаний системами водяного охолодження га електромагнітного перемішування, виконано з магнітного чавуну, що забезпечує сприятливі умови для плавки і обробки МІДІ Крім того, поставлена мета досягається тим, що тигель для плавки МІДІ виконано набором із секцій певної конфігурацій одна частина (сегментна) формує власне плавильну ємність, а друга (призмагимна, видовжена) - служить для монтажу котушок системи електромагнітної о перемішування для створення електричного поля необхідної величини і напрямків Суть винаходу пояснюється рисунком Тигель 1 складений з чавунних секти, сегмента частина яких формує власне плавильну ємність 2 і в яких виконані отвори 3 для проходження охолоджуючої води На другій частині (видовженій) секції 4 змонтовані котушки 5 системи електроматнітного перемішування, що підключається до джерела струму, частотою 50Гц (на рисунку не показано) Донна частина тигля виконана з'ємною, що дає змогу використати його і як кристалізатор для отримання зливків методом витягування Пристрій працює таким чином Після завантаження мідної шихти та створення необхідного розрідження (0,133Па) в плавильній камері, попереднього розплавлення шихти, включають Відомий тигель для плавки металів у вакуумі [3] (прототип), який виготовлений секціями мідна частина - з боку розплаву і сталева (нержавіюча сталь) - з боку котушок системи електромагнітного перемішування, що сприяє кращому проникненню електричного поля, а отже, ефективнішому впливу його на розплав Для плавки МІДІ В ТИГЛЯХ подібного типу вставляють графітовий стакан, який практично зводить нанівець переваги електромагніті ного перемішування (глибоке рафінування металу, зменшення випарування металу-основи і достатньо швидке накопичення рідкометалевої ванни) внаслідок суттєвого екранування Метою запропонованого винаходу є створення умов для одержання високоякісних зливків і виливок із МІДІ та и сплавів за рахунок електронно о> о ю 50994 електромагнітне перемішування Поле, яке при даному конструктивному вирішенні, не зазнає суттєвих втрат через екранування, дозволяє інтенсивно перемішувати розплав Вибір необхідного напрямку руху розплаву здійснюється підключенням котушок 5 до комутаційної схеми Можливість оперативного переміщення металу в різних напрямках /від СТІНОК ДО центра і навпаки/ дозволяє досить швидко довести розплав до необхідної кондиції, з погляду його чистоти і ливарних властивостей Використання тигля як кристалізатора дозволяє, при витягуванні зливка, дією електромагнітного поля на розплав, практично виключити імовірність поздовжніх монокристалів, які є причиною руйнування злитків при деформаційній обробці Таким чином, пропонований пристрій дає змогу використовувати електронно-променеву установку, як для отримання фасонних відливок га зливків методом лиття у ливарну форму гак і зливки методом безперервної плавки, що дозволяє суттєво зекономити на проектуванні та виготовленні спеціального обладнання Література 1 Ю П Петров, Д Г Ратников Холодные тигли М , Металлургия, 1972-с 13-16 2 Патент Великобритании № 1279386 ЗАС СССР №867037, МКИ С21С/ 5/56 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
