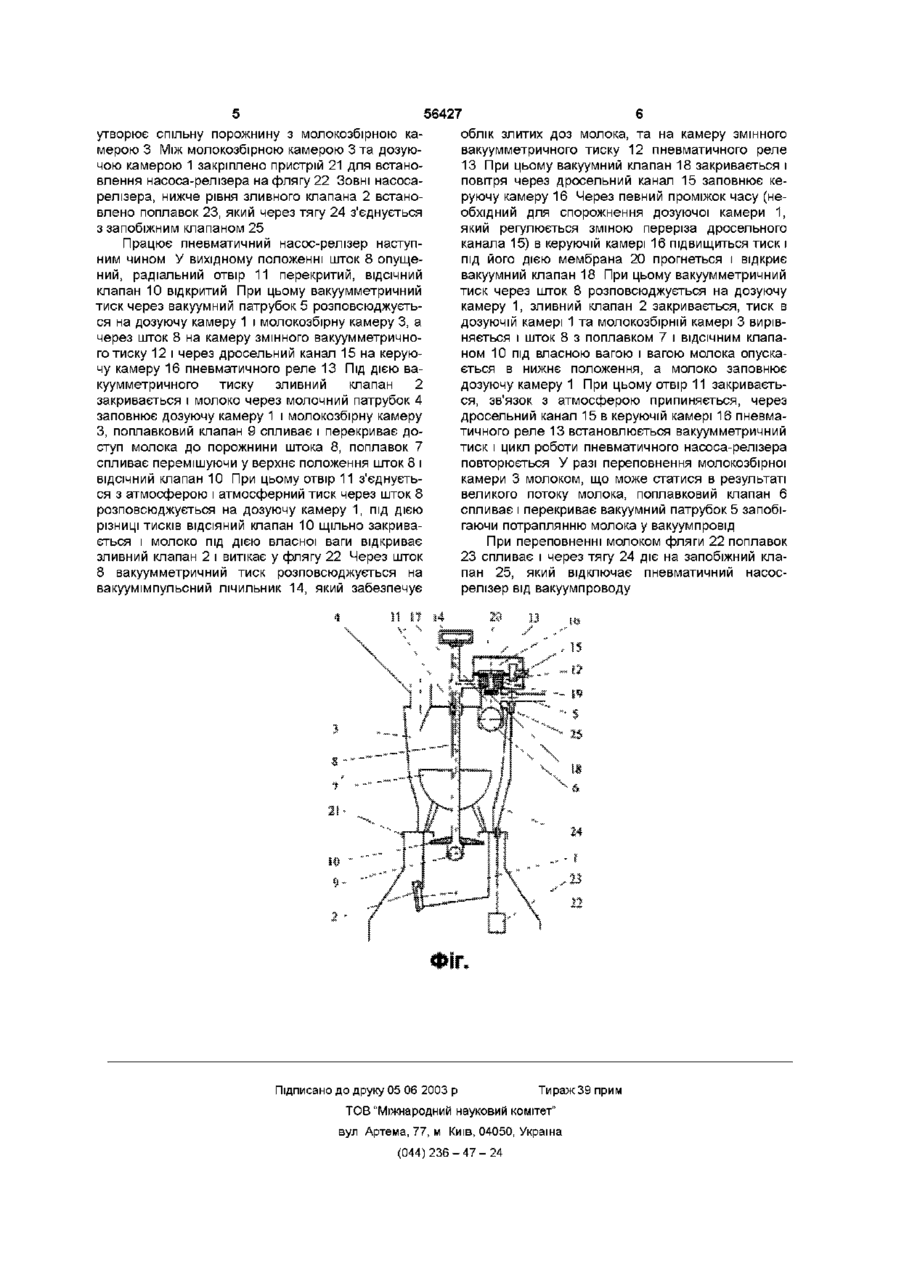

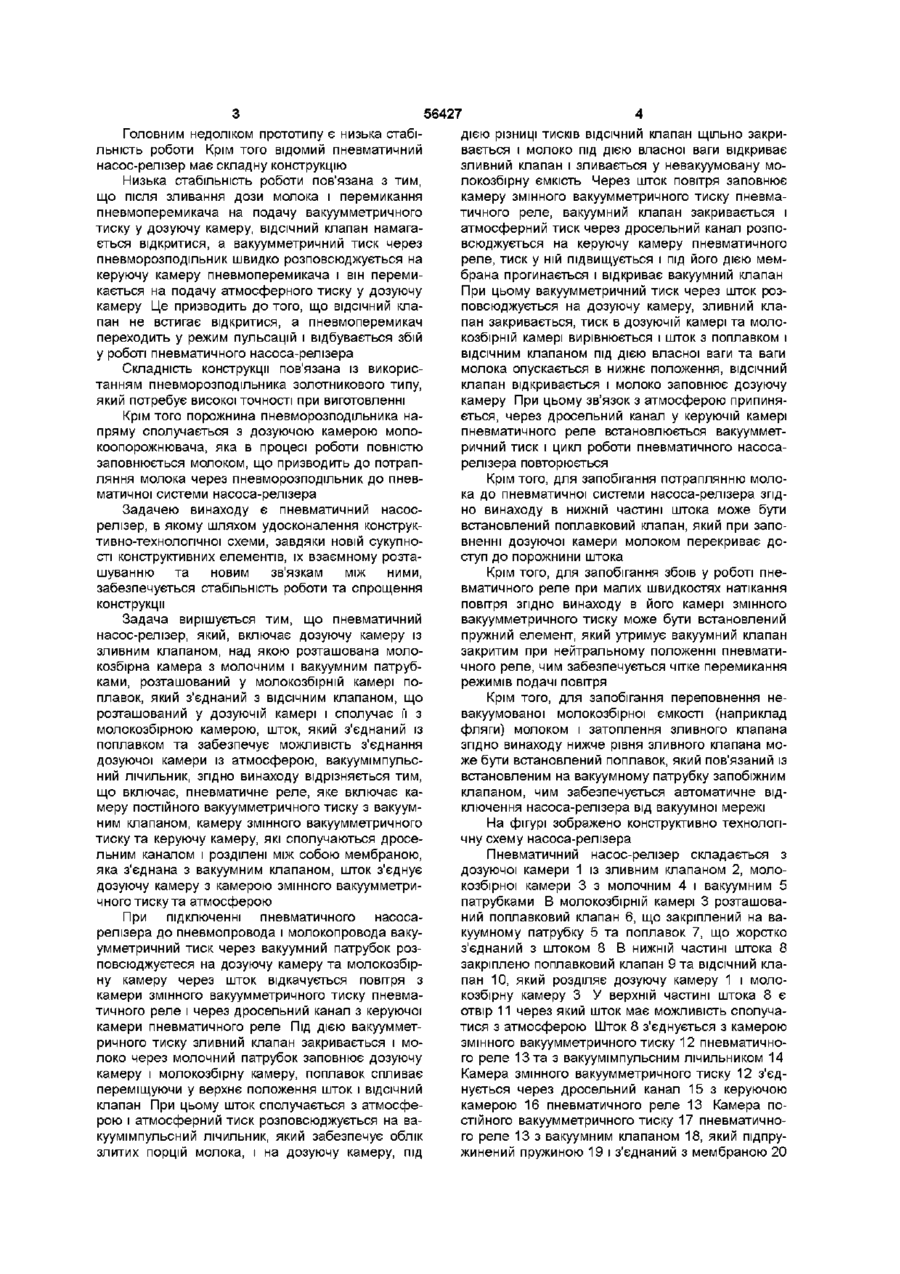

Пневматичний насос-релізер

1 Пневматичний насос-релізер, що включає дозуючу камеру із зливним клапаном, над якою розташована молокозбірна камера з молочним і вакуумним патрубками, розташований у молокозбірній камері поплавок, який з'єднаний з ВІДСІЧним клапаном, що розташований у дозуючій камері і сполучає її з молокозбірною камерою, шток, який з'єднаний із поплавком та забезпечує можливість з'єднання дозуючої камери із атмосферою, вакуумімпульсний лічильник, який відрізняється тим, що включає пневматичне реле, яке включає камеру постійного вакууметричного тиску з вакуумним клапаном, камеру змінного вакуумметричного тиску та керуючу камеру, які сполучаються дросельним каналом і розділені між собою мембраною, яка з'єднана з вакуумним клапаном, шток, що з'єднує дозуючу камеру з камерою змінного вакуумметричного тиску 2 Пневматичний насос-релізер за п 1, який відрізняється тим, що в нижній частині штока встановлено поплавковий клапан 3 Пневматичний насос-релізер за п 1, який відрізняється тим, що в камері змінного вакуумметричного тиску встановлено пружний елемент, який утримує вакуумний клапан закритим при нейтральному положенні пневматичного реле 4 Пневматичний насос-релізер за п 1, який відрізняється тим, що нижче рівня зливного клапана встановлено поплавок, який з'єднується з встановленим на вакуумному патрубку запобіжним клапаном Винахід відноситься до засобів механізації доїння сільськогосподарських тварин і може бути використаний для комплектації доїльних установок різних типів Відомий насос-релізер для виведення молока з вакуумованої ємкості, який включає молокоопорожнювач з впускним і зливним клапанами, пневматичний клапан, електромагнітний клапан, електродні датчики верхнього і нижнього рівня, електронний блок управління (Механізація і електрифікація сільського господарства Випуск 13 Механізація тваринництва і птахівництва Республіканський МІЖВІДОМЧИЙ збірник Урожай - Київ 1969, -С 12-18) До недоліків даного пристрою відноситься те, що при налипанні жирових частинок на електроди датчиків верхнього і нижнього рівня, відбувається їхнє блокування і схема керування не працює Шланг в який вмонтований датчик верхнього рівня погано промивається при циркуляційному промиванні В даному насосі-релізері використовується два джерела привода, що значно ускладнює його конструкцію За прототип вибрано пневматичний насосрелізер з пневматичною схемою керування (Молокоопорожнювач Сторожук В І , Фененко А І авторське свідоцтво України N 93005116, А01 J 7/00, G01 F 3/36, подано 16 07 93, опубліковано 25 12 97), що є найбільш близьким по технічній суті до запропонованого Він включає дозуючу камеру із зливним клапаном над якою розташована молокозбірна камера з молочним та вакуумним патрубками, розташований у молоко збірній камері поплавок , який з'єднаний з ВІДСІЧНИМ клапаном, що розташований у дозуючій камері і сполучає и з молокозбірною камерою, вакуумімпульсний лічильник, ВІДСІЧНИЙ клапан встановлений на важелі і шарнірно з'єднаний з поплавком, пневморозподільник повітряні канали якого з'єднані патрубками з вакуумпроводом, пневмоперемикачем і дроселем, шток, який через важіль пов'язаний із поплавком та забезпечує можливість з'єднання дозуючої камери з пневморозподільником та атмосферою (О ю Головним недоліком прототипу є низька стабільність роботи Крім того відомий пневматичний насос-релізер має складну конструкцію Низька стабільність роботи пов'язана з тим, що після зливання дози молока і перемикання пневмоперемикача на подачу вакуумметричного тиску у дозуючу камеру, ВІДСІЧНИЙ клапан намагається відкритися, а вакуумметричний тиск через пневморозподільник швидко розповсюджується на керуючу камеру пневмоперемикача і він перемикається на подачу атмосферного тиску у дозуючу камеру Це призводить до того, що ВІДСІЧНИЙ клапан не встигає відкритися, а пневмоперемикач переходить у режим пульсацій і відбувається збій у роботі пневматичного насоса-релізера Складність конструкції пов'язана із використанням пневморозподільника золотникового типу, який потребує високої точності при виготовленні Крім того порожнина пневморозподільника напряму сполучається з дозуючою камерою молокоопорожнювача, яка в процесі роботи повністю заповнюється молоком, що призводить до потрапляння молока через пневморозподільник до пневматичної системи насоса-релізера Задачею винаходу є пневматичний насосрелізер, в якому шляхом удосконалення конструктивно-технологічної схеми, завдяки новій сукупності конструктивних елементів, їх взаємному розташуванню та новим зв'язкам між ними, забезпечується стабільність роботи та спрощення конструкції Задача вирішується тим, що пневматичний насос-релізер, який, включає дозуючу камеру із зливним клапаном, над якою розташована молокозбірна камера з молочним і вакуумним патрубками, розташований у молокозбірній камері поплавок, який з'єднаний з ВІДСІЧНИМ клапаном, що розташований у дозуючій камері і сполучає її з молокозбірною камерою, шток, який з'єднаний із поплавком та забезпечує можливість з'єднання дозуючої камери із атмосферою, вакуумімпульсний лічильник, згідно винаходу відрізняється тим, що включає, пневматичне реле, яке включає камеру постійного вакуумметричного тиску з вакуумним клапаном, камеру змінного вакуумметричного тиску та керуючу камеру, які сполучаються дросельним каналом і розділені між собою мембраною, яка з'єднана з вакуумним клапаном, шток з'єднує дозуючу камеру з камерою змінного вакуумметричного тиску та атмосферою При підключенні пневматичного насосарелізера до пневмопровода і молокопровода вакуумметричний тиск через вакуумний патрубок розповсюджуєтеся на дозуючу камеру та молокозбірну камеру через шток відкачується повітря з камери змінного вакуумметричного тиску пневматичного реле і через дросельний канал з керуючої камери пневматичного реле Під дією вакуумметричного тиску зливний клапан закривається і молоко через молочний патрубок заповнює дозуючу камеру і молокозбірну камеру, поплавок спливає переміщуючи у верхнє положення шток і ВІДСІЧНИЙ клапан При цьому шток сполучається з атмосферою і атмосферний тиск розповсюджується на вакуумімпульсний лічильник, який забезпечує облік злитих порцій молока, і на дозуючу камеру, під 56427 дією різниці тисків ВІДСІЧНИЙ клапан щільно закривається і молоко під дією власної ваги відкриває зливний клапан і зливається у невакуумовану молокозбірну ємкість Через шток повітря заповнює камеру змінного вакуумметричного тиску пневматичного реле, вакуумний клапан закривається і атмосферний тиск через дросельний канал розповсюджується на керуючу камеру пневматичного реле, тиск у ній підвищується і під його дією мембрана прогинається і відкриває вакуумний клапан При цьому вакуумметричний тиск через шток розповсюджується на дозуючу камеру, зливний клапан закривається, тиск в дозуючій камері та молокозбірній камері вирівнюється і шток з поплавком і ВІДСІЧНИМ клапаном під дією власної ваги та ваги молока опускається в нижнє положення, ВІДСІЧНИЙ клапан відкривається і молоко заповнює дозуючу камеру При цьому зв'язок з атмосферою припиняється, через дросельний канал у керуючій камері пневматичного реле встановлюється вакуумметричний тиск і цикл роботи пневматичного насосарелізера повторюється Крім того, для запобігання потраплянню молока до пневматичної системи насоса-релізера згідно винаходу в нижній частині штока може бути встановлений поплавковий клапан, який при заповненні дозуючої камери молоком перекриває доступ до порожнини штока Крім того, для запобігання збоїв у роботі пневматичного реле при малих швидкостях натікання повітря згідно винаходу в його камері змінного вакуумметричного тиску може бути встановлений пружний елемент, який утримує вакуумний клапан закритим при нейтральному положенні пневматичного реле, чим забезпечується чітке перемикання режимів подачі повітря Крім того, для запобігання переповнення невакуумованої молокозбірної ємкості (наприклад фляги) молоком і затоплення зливного клапана згідно винаходу нижче рівня зливного клапана може бути встановлений поплавок, який пов'язаний із встановленим на вакуумному патрубку запобіжним клапаном, чим забезпечується автоматичне відключення насоса-релізера від вакуумної мережі На фігурі зображено конструктивно технологічну схему насоса-релізера Пневматичний насос-релізер складається з дозуючої камери 1 із зливним клапаном 2, молокозбірної камери 3 з молочним 4 і вакуумним 5 патрубками В молокозбірній камері 3 розташований поплавковий клапан 6, що закріплений на вакуумному патрубку 5 та поплавок 7, що жорстко з'єднаний з штоком 8 В нижній частині штока 8 закріплено поплавковий клапан 9 та ВІДСІЧНИЙ клапан 10, який розділяє дозуючу камеру 1 і молокозбірну камеру З У верхній частині штока 8 є отвір 11 через який шток має можливість сполучатися з атмосферою Шток 8 з'єднується з камерою змінного вакуумметричного тиску 12 пневматичного реле 13 та з вакуумімпульсним лічильником 14 Камера змінного вакуумметричного тиску 12 з'єднується через дросельний канал 15 з керуючою камерою 16 пневматичного реле 13 Камера постійного вакуумметричного тиску 17 пневматичного реле 13 з вакуумним клапаном 18, який підпружинений пружиною 19 і з'єднаний з мембраною 20 утворює спільну порожнину з молокозбірною камерою 3 Між молокозбірною камерою 3 та дозуючою камерою 1 закріплено пристрій 21 для встановлення насоса-релізера на флягу 22 Зовні насосарелізера, нижче рівня зливного клапана 2 встановлено поплавок 23, який через тягу 24 з'єднується з запобіжним клапаном 25 Працює пневматичний насос-релізер наступним чином У вихідному положенні шток 8 опущений, радіальний отвір 11 перекритий, ВІДСІЧНИЙ клапан 10 відкритий При цьому вакуумметричний тиск через вакуумний патрубок 5 розповсюджується на дозуючу камеру 1 і молокозбірну камеру 3, а через шток 8 на камеру змінного вакуумметричного тиску 12 і через дросельний канал 15 на керуючу камеру 16 пневматичного реле 13 Під дією вакуумметричного тиску зливний клапан 2 закривається і молоко через молочний патрубок 4 заповнює дозуючу камеру 1 і молокозбірну камеру З, поплавковий клапан 9 спливає і перекриває доступ молока до порожнини штока 8, поплавок 7 спливає перемішуючи у верхнє положення шток 8 і ВІДСІЧНИЙ клапан 10 При цьому отвір 11 з'єднується з атмосферою і атмосферний тиск через шток 8 розповсюджується на дозуючу камеру 1, під дією різниці тисків ВІДСІЯНИЙ клапан 10 щільно закривається і молоко під дією власної ваги відкриває зливний клапан 2 і витікає у флягу 22 Через шток 8 вакуумметричний тиск розповсюджується на вакуумімпульсний лічильник 14, який забезпечує 56427 облік злитих доз молока, та на камеру змінного вакуумметричного тиску 12 пневматичного реле 13 При цьому вакуумний клапан 18 закривається і повітря через дросельний канал 15 заповнює керуючу камеру 16 Через певний проміжок часу (необхідний для спорожнення дозуючої камери 1, який регулюється зміною переріза дросельного канала 15) в керуючій камері 16 підвищиться тиск і під його дією мембрана 20 прогнеться і відкриє вакуумний клапан 18 При цьому вакуумметричний тиск через шток 8 розповсюджується на дозуючу камеру 1, зливний клапан 2 закривається, тиск в дозуючій камері 1 та молокозбірній камері 3 вирівняється і шток 8 з поплавком 7 і ВІДСІЧНИМ клапаном 10 під власною вагою і вагою молока опускається в нижнє положення, а молоко заповнює дозуючу камеру 1 При цьому отвір 11 закривається, зв'язок з атмосферою припиняється, через дросельний канал 15 в керуючій камері 16 пневматичного реле 13 встановлюється вакуумметричний тиск і цикл роботи пневматичного насоса-релізера повторюється У разі переповнення молокозбірної камери 3 молоком, що може статися в результаті великого потоку молока, поплавковий клапан 6 спливає і перекриває вакуумний патрубок 5 запобігаючи потраплянню молока у вакуумпровід При переповненні молоком фляги 22 поплавок 23 спливає і через тягу 24 діє на запобіжний клапан 25, який відключає пневматичний насосрелізер від вакуумпроводу Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
