Машина для закупорювання банок нагвинчуваними кришками

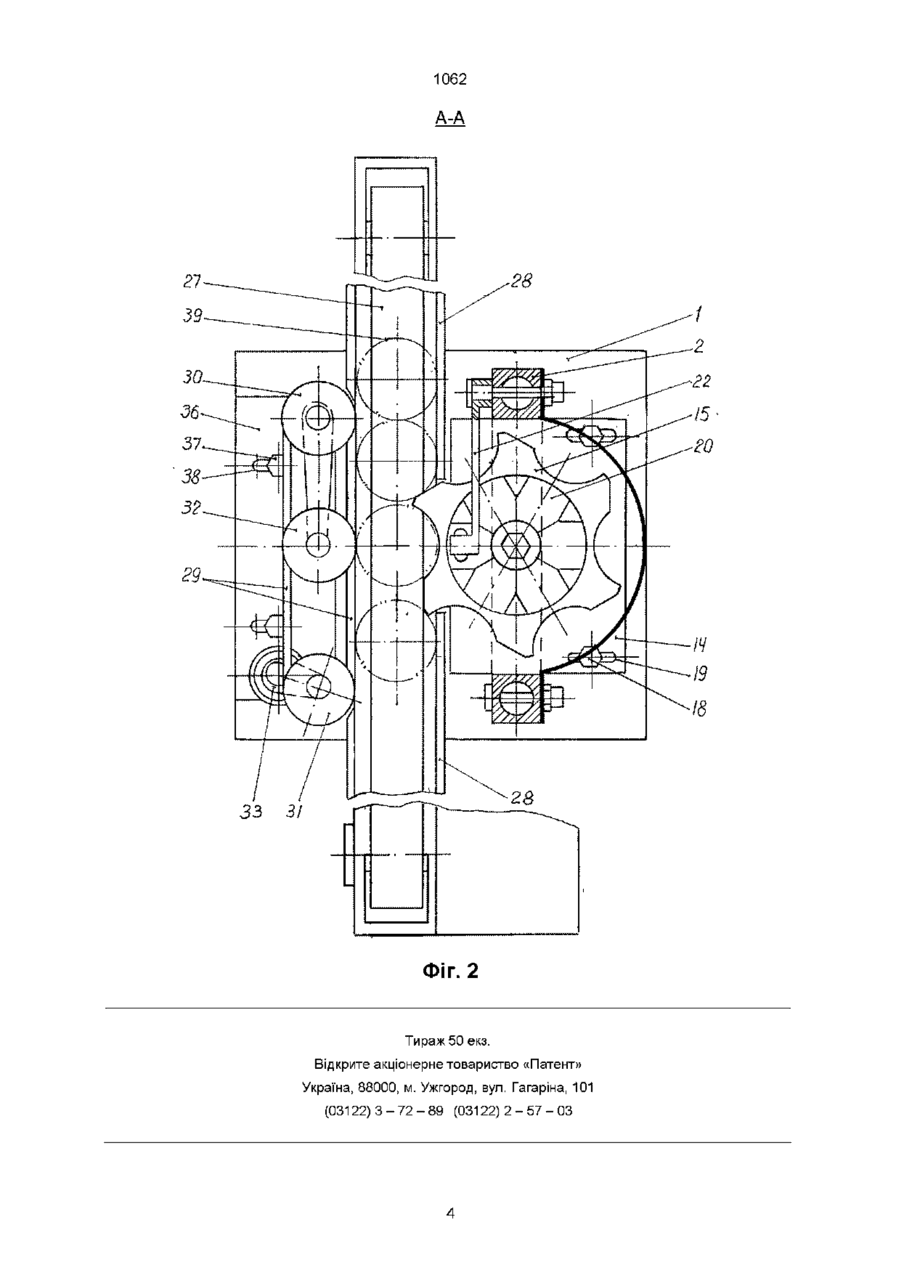

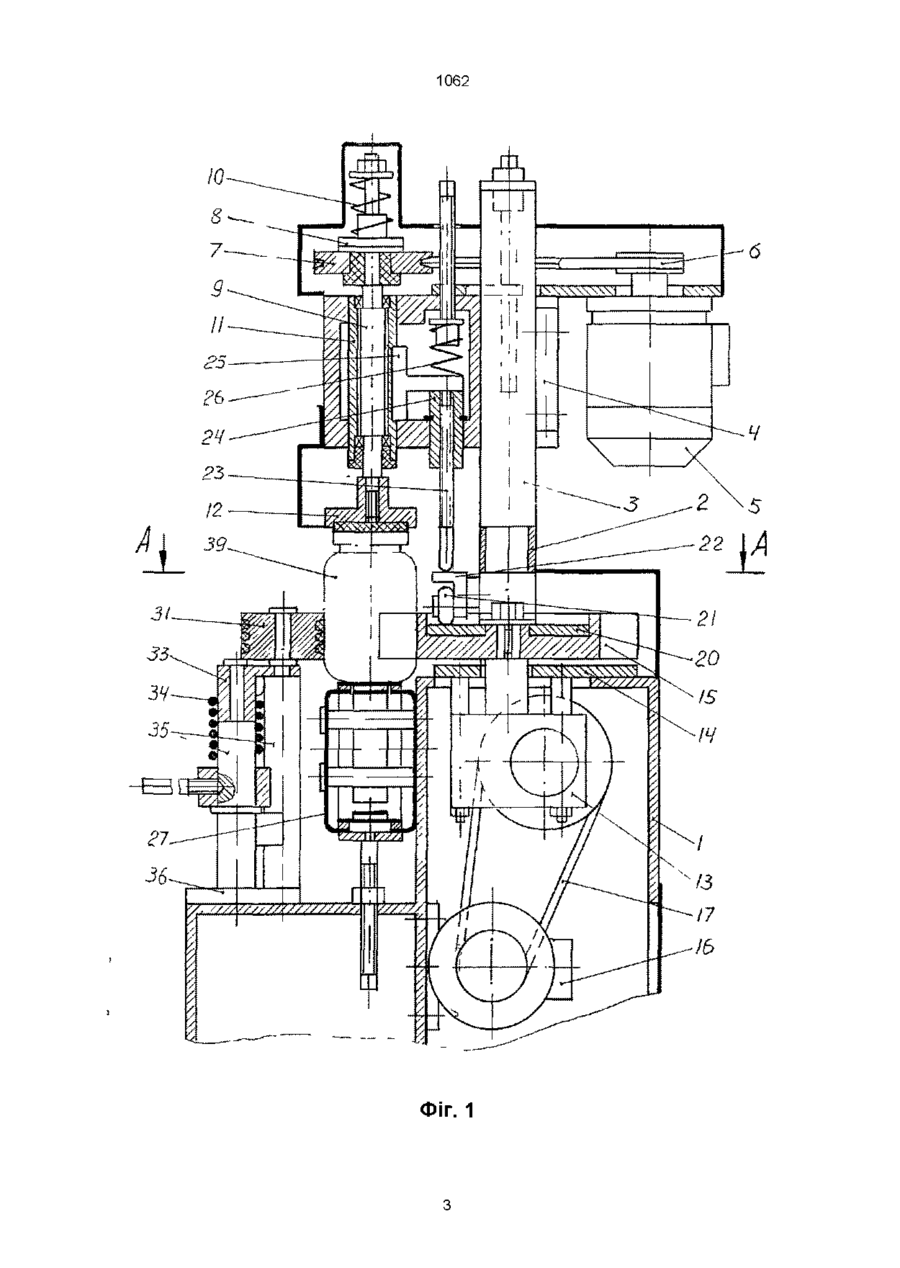

1 Машина для закупорювання банок нагвинчуваними кришками, що містить прямолінійний транспортер подачі банок, до якого примикає баготокишенькова зірка, над якою розташована обертова закупорювальна головка, що чинить зво ротно-поступальне прямування до банок на транспортері й обернено під дією штовхача і кулачка, яка відрізняється тим, що кулачок розташований концентрично зірці і має КІЛЬКІСТЬ робочих ділянок по числу кишень зірки, причому зірка виконана безупинно обертовою і її кишені пробігають над транспортером, а проти зірки по іншу сторону транспортера встановлена притисна напрямна, виконана у виді замкнутого контуру 2 Машина по п 1, яка відрізняється тим, що зірка і притисна напрямна змонтовані на опорах, переставних у напрямку, поперечному лінії транспортера Корисна модель ставиться до закупорювальної машини для банок, зокрема, для закупорювання склобанок кришками системи TWIST OFF, що нагвинчуються Відома машина для опрацювання консервних банок 0 х заповнення), що містить прямолінійний транспортер, що примикає до нього багатокишенькову зірку, яка приводиться від банок на транспортері і яка має важіль, що призводить у дію робочу головку (Патент РФ № 2005677, МПК В65в 3\30 від 15 01 94) Машина проста по конструкції, з огляду на потенційно високу продуктивність, але не пристосована для закупорювання заповнених банок, тому мують банки від повороту при закручуванні кришок Ця закупорювальна машина складна по конструкції, тому що містить механізми відводу банок з основного транспортера і повторного їхнього повернення обернено Машина має, крім того, не високу продуктивність через застосування переривчастоі-поворотної каруселі Задачею дійсної корисної моделі є спрощення конструкції машини для закупорювання банок нагвинчуваними кришками і підвищення и продуктивності Задача вирішена тим, що в машині для закупорювання банок нагвинчуваними кришками із прямолінійним транспортером подачі банок, до якого примикає багатокишенькова зірка, над якою розташована постійно обертова закупорювальна головка, що чинить зворотно-поступальні прямування до банків і обернено під дією кулачка і штовхача, кулачок розташований концентрично зірці і має КІЛЬКІСТЬ робочих ділянок по числу кишень зірки, причому, зірка виконана безупинно обертової і и кишені пробігають над транспортером, а навпроти зірки по іншу сторону транспортера є притисна напрямна, виконана у виді замкнутого ремінного контуру що не має ВІДПОВІДНИХ робочих органів Найбільше близькою до цієї, що заявляється, є машина для закупорювання банок кришками, що нагвинчуються, по А с СРСР №295717, МПК В 65 В 31 02 від 12 11 71 р , бюл № 11) Машина вмонтована в ЛІНІЙНИЙ пластинчастий транспортер, що об'єднує мийну, расфасовочну, закупорювальну і етикетировочну машини Закупорювальна машина містить переривчасто обертову зірку (карусель), в яку банки вводяться з основного транспортера і повертаються обернено за допомогою ще двох допоміжних зірок Над каруселю машини на СТІЙЦІ встановлений обертальний привід закупорювальної головки, що включає електродвигун, клиноременну передачу й закупорювальну головку Головка, крім того, приводиться в зворотнопоступальне прямування до банок і обернено за допомогою кулачка, важеля і штовхача У кишенях каруселі є керовані від кулачка затискачі, що утри ю Особливістю рішення є також те, що зірка і притисна напрямна змонтовані на опорах, переставних у напрямку, перпендикулярному лінії транспортера Більш докладно сутність корисної моделі описана в нижченаведеному детальному описі (О о 1062 приклада її реалізації, супроводжуваному кресленнями, що поясняють, із яких фіг 1 - поперечний розтин закупорювальної машини, фіг 2 - розтин по АА закупорювальної машини по фіг 1 (вид із верха), Машина містить станину 1, на верхній частині якої змонтована арка 2 із стійкою 3, що несе коробку 4 із прикріпленим до неї електродвигуном 5 Останній пов'язаний клиноремінною передачею 6 із холостим шківом 7, що є також головною частиною муфти, ведома частина 8 якої змонтована на шпинделі 9 і притискається до головної частини пружиною 10 Шпиндель 9, у свою чергу, змонтований у пинолі 11 і у своїй нижній частині несе закупорювальний патрон 12 Під аркою 2 на валі редуктора 13, закріпленого на опорній плиті 14 установлена багатокишеньова зірка 15 для подачі банок, що приводиться від електродвигуна 16 за допомогою ремінної передачі 17 і редуктора 13 Плита 14 кріпиться до станини 1 болтами 18, пропущеними через пази 19 На верхній поверхні зірки 15 концентрично їй змонтований кулачок 20, що уявляє собою шайбу з робочими ділянками по числу кишень зірки, тобто має ряд радіальних западин по числу кишень, які містяться проти їх Робочі ділянки кулачка 20 взаємодіють із роликом 21, установленим на важелі 22, у який упирається штовхач 23 повзуна 24 На повзун 24 спирається водило 25 пинолі 11, навантажене пружиною 26 До станини 1 примикає ЛІНІЙНИЙ транспортер 27, верхня несуча гілка якого розташована під кишенями зірки 15 3 однієї сторони транспортера встановлені нерухомі направляючі 28, а з іншого боку - ремінний контур 29, натягнутий на кінцеві - ЗО, 31 і проміжний - 32 шківи Шків 31 змонтований на важелі 33, який піджатий пружиною 34, що забезпечує натяг у контурі 29 Контур 29 із усіма своїми шківами, важелем і пружиною встановлений на стійках 35 опорної плити 36, що, у свою чергу, кріпиться до стійки 1 болтами 37 через пази 38 Пази 38, як і пази 19 плити 14, поперечні лінії транспортера 27 Машина працює такою уявою Після вмикання транспортера 27 і обох електродвигунів 5 і 16 зірка 15 і шпиндель 9 з закупорювальним патроном Л 2 приводяться в бе зупинне обертання, причому, шпиндель із патроном щодо швидко в порівнянні з зіркою 15 Банки 39 з одягненими кришками подаються транспортером 27 так, що перед зіркою 15 забезпечується їх підпор (за рахунок декілька більшої швидкості транспортера щодо пропускної спроможності зірки 15) Банки по однієї захоплюються кишенями зірки 15 і проводяться через позицію закупорювання під патроном 12 При цьому, взаємодія з пинолью 11 через ролик 21, важіль 22, штовхач 23 і повзун 24, кулачок 20 спочатку декілька піднімає пиноль 11 із шпинделем 12 і закупорювальним патроном 12 над банкою 39, а потім на лінії, близької до лінії, що проходить через центр зірки 15 і перпендикулярної транспортеру, опускає патрон 12 на банку з кришкою на короткий час, потім знову піднімає його над банкою Закупорювання, тобто нагвинчування кришки на банку потребує дуже короткого часу, тому що закупорювальний патрон обертається порівняно швидко стосовно швидкості ЛІНІЙНОГО переміщення банки з кришкою і, крім того, для навинчування кришки "twist off" потрібно и повернути щодо банки лише на частку одного обороту При цьому перекручування кришки при закручуванні запобігається за рахунок прослизання ведомої частини 8 щодо шківа 7 У момент закручування ремінний контур 29 щільно притискує банку до кишені зірки 15 і тим самим запобігає и обертанню в кишені При цьому самий контур 29 декілька обертається зі шківами 31, 32, запобігаючи знос ременя При необхідності закупорювання банок інших розмірів, наприклад, меншого діаметра, роблять ослаблення кріпильних болтів опорних плит 14 і 36, самі плити зрушують (а разом із ними зірку 15 і ремінний контур 29) до транспортера на необхідну відстань за рахунок пазів 12 і 28 (щоб відстань між кишенями зірки і притисним контуром відповідало новому діаметру банки) і болти знову закріплюють Оскільки ВІСЬ патрона 12 залишається при цьому на старому МІСЦІ, ТО на процес закупорювання це не впливає і вона провадиться аналогічно Працездатність і ефективність описаного рішення була перевірена експериментально і на його основі розробляється закупорювальна машина марки КМС-698, що незабаром буде запропонована консервній промисловості 1062 б ФІГ. 1 1062 A-A Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
