Орган для розсіювання мінеральних добрив

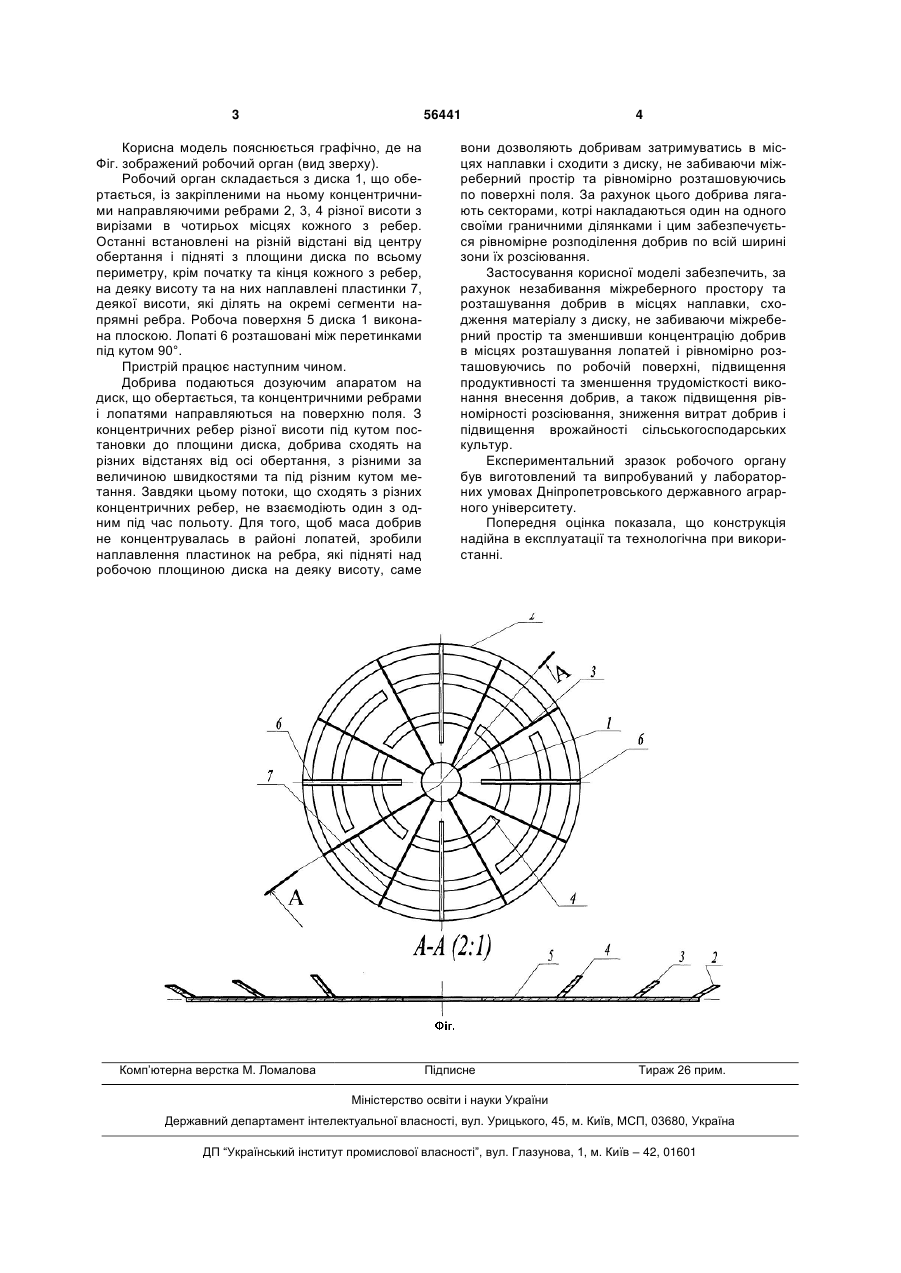

Робочий орган для розсіювання мінеральних добрив, що включає диск із закріпленими на ньому ребрами, розташованими під кутом до розкидаючого диска, який відрізняється тим, що в утворених лопатями секторах встановлені напрямні ребра, які знаходяться над робочою поверхнею диска на деякій висоті і закріплені на ньому в двох місцях, кожне з наплавленими пластинками, з деякою висотою, які ділять на окремі сегменти напрямні ребра. (19) (21) u201009385 (22) 26.07.2010 (24) 10.01.2011 (46) 10.01.2011, Бюл.№ 1, 2011 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, ДЕРКАЧ ОЛЕКСІЙ ДМИТРОВИЧ, ІЛЬЧЕНКО ВАСИЛЬ ЮХИМОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ, НАГІЄВА НАТАЛІЯ ОЛЕКСАНДРІВНА (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 56441 Корисна модель пояснюється графічно, де на Фіг. зображений робочий орган (вид зверху). Робочий орган складається з диска 1, що обертається, із закріпленими на ньому концентричними направляючими ребрами 2, 3, 4 різної висоти з вирізами в чотирьох місцях кожного з ребер. Останні встановлені на різній відстані від центру обертання і підняті з площини диска по всьому периметру, крім початку та кінця кожного з ребер, на деяку висоту та на них наплавлені пластинки 7, деякої висоти, які ділять на окремі сегменти напрямні ребра. Робоча поверхня 5 диска 1 виконана плоскою. Лопаті 6 розташовані між перетинками під кутом 90°. Пристрій працює наступним чином. Добрива подаються дозуючим апаратом на диск, що обертається, та концентричними ребрами і лопатями направляються на поверхню поля. З концентричних ребер різної висоти під кутом постановки до площини диска, добрива сходять на різних відстанях від осі обертання, з різними за величиною швидкостями та під різним кутом метання. Завдяки цьому потоки, що сходять з різних концентричних ребер, не взаємодіють один з одним під час польоту. Для того, щоб маса добрив не концентрувалась в районі лопатей, зробили наплавлення пластинок на ребра, які підняті над робочою площиною диска на деяку висоту, саме Комп’ютерна верстка М. Ломалова 4 вони дозволяють добривам затримуватись в місцях наплавки і сходити з диску, не забиваючи міжреберний простір та рівномірно розташовуючись по поверхні поля. За рахунок цього добрива лягають секторами, котрі накладаються один на одного своїми граничними ділянками і цим забезпечується рівномірне розподілення добрив по всій ширині зони їх розсіювання. Застосування корисної моделі забезпечить, за рахунок незабивання міжреберного простору та розташування добрив в місцях наплавки, сходження матеріалу з диску, не забиваючи міжреберний простір та зменшивши концентрацію добрив в місцях розташування лопатей і рівномірно розташовуючись по робочій поверхні, підвищення продуктивності та зменшення трудомісткості виконання внесення добрив, а також підвищення рівномірності розсіювання, зниження витрат добрив і підвищення врожайності сільськогосподарських культур. Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція надійна в експлуатації та технологічна при використанні. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
