Обгінна муфта

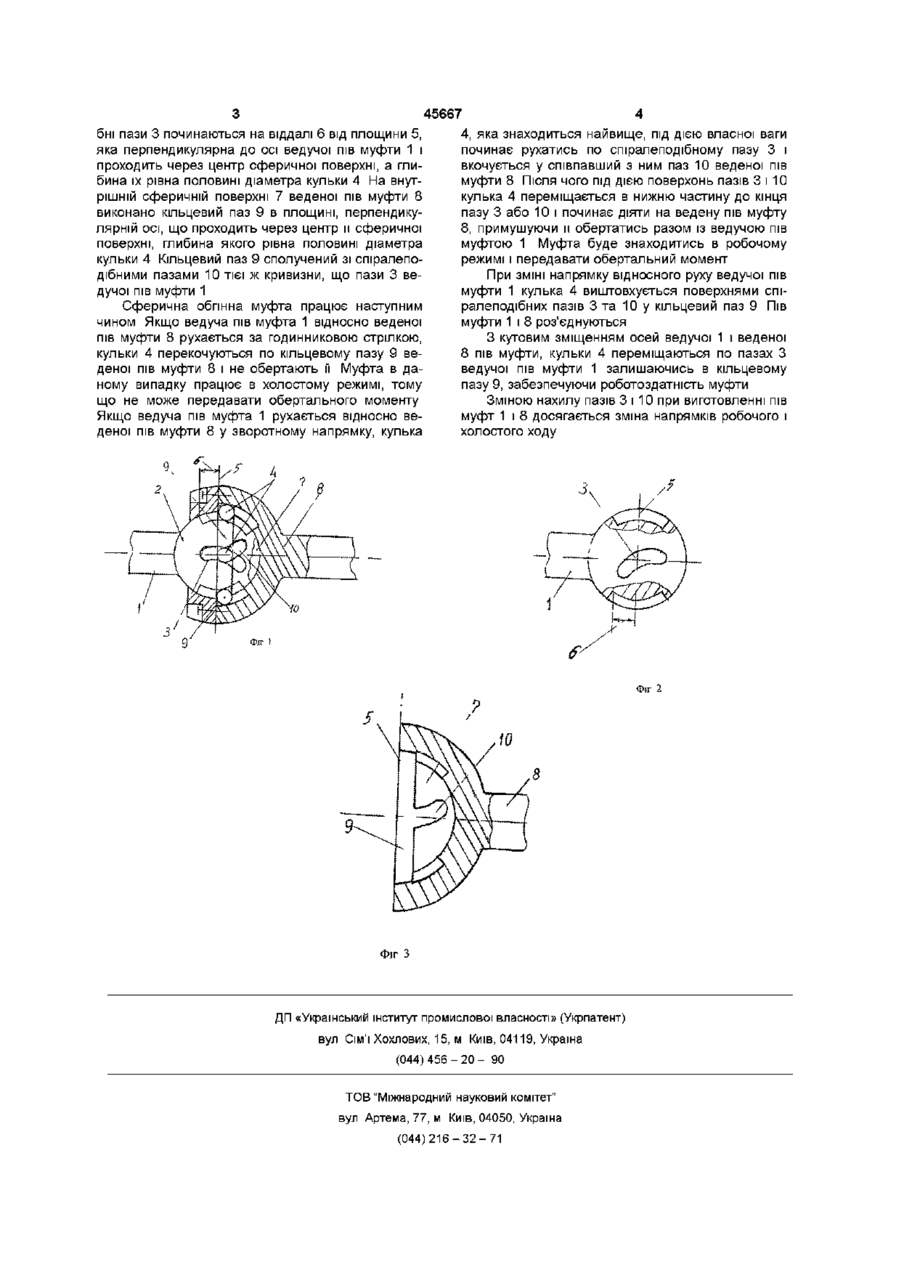

Обгінна муфта, що складається із двох півмуфт, одна із яких виконана у вигляді обойми, встановленої концентрично до другої півмуфти, причому на робочих дотичних між собою поверхнях, виконані дзеркально розташовані один відносно одного спіралеподібні пази, в які встановлено кульки, а на веденій півмуфті виконано кільцевий паз, сполучений з и спіралеподібними пазами, яка відрізняється тим, що робочі поверхні півмуфт виконані у вигляді сфер, а кільцевий паз веденої півмуфти виконаний в площині, перпендикулярній осі, що проходить через середину її сферичної поверхні Винахід відноситься до області машинобудування і може бути використаний у будь-якій галузі народного господарства для автоматичного з'єднання і роз'єднання валів з одночасним компенсуванням кутової неспіввісності Відома обгінна муфта (авторське свідоцтво СРСР №1791642, кл F16D41/06, 1993, бюл №4), яка складається із двох пів муфт, одна із яких виконана у вигляді обойми, встановленої концентрично до другої пів муфти, причому на робочих дотичних між собою поверхнях виконані дзеркально розміщені один відносно одного спіралеподібні пази, в які встановлено кульки, а на веденій пів муфті виконано кільцевий паз, спряжений зі спіралеподібними пазами Відома обгінна муфта може передавати обертальний момент у випадку, коли вали є СПІВВІСНИми, не працездатна при кутовому зміщення, а також надійність невисока В основу винаходу поставлено завдання створення обгінної муфти, в якій шляхом зміни конструкції досягалося б підвищення надійності та роботи муфти із значним кутовим зміщенням осей ведучого і веденого валів Поставлене завдання досягається тим, що в обгінній муфті, що складається із двох пів муфт, одна із яких виконана у вигляді обойми, встановленої концентрично до другої пів муфти, причому на робочих дотичних між собою поверхнях, виконані дзеркально розташовані один відносно одного спіралеподібні пази, в які встановлено кульки, а на веденій пів муфті виконано кільцевий паз, сполу чений з и спіралеподібними пазами, згідно р винаходом робочі поверхні пів муфт виконані у вигляді сфер, а кільцевий паз веденої пів муфти виконаний в площині перпендикулярній осі, що проходить через середину її сферичної поверхні Виконання робочих поверхонь пів муфт у вигляді сфер та розміщення на них пазів дає можливість скочування кульок у спіралеподібні пази веденої пів муфти навіть при значних кутових зміщеннях осей ведучого і веденого валів, внаслідок цього надійність муфти підвищується На фіг 1 зображений загальний вигляд обгінної муфти, на фіг 2 - розміщення спіралеподібного паза на сфері ведучої пів муфти, на фіг 3 - розміщення кільцевого і спіралеподібного пазів на сфері веденої пів муфти, де 1 - ведуча пів муфта, 2 сферична поверхня ведучої пів муфти, 3 - спіралеподібний паз ведучої пів муфти, 4 - кулька муфти, 5 - площина перпендикулярна до осі пів муфти і проходить через центр сфери, 6 - віддаль між початком паза 3 і площиною 5, 7 - внутрішня сферична поверхня веденої пів муфти, 8 - ведена пів муфта, 9 - кільцевий паз, 10 - спіралеподібний паз веденої пів муфти Обгінна муфта складається із ведучої 1 та веденої 8 пів муфт, робочі поверхні яких виконані у вигляді сфер Ведена пів муфта 8 виконана у вигляді обойми, яка встановлена концентрично до ведучої пів муфти 1, а на робочих дотичних між собою поверхнях 2 і 7, виконані дзеркально розташовані один відносно одного спіралеподібні пази 3 і 10, в які встановлено кульки 4 Спіралеподі 1 (О (О ю 45667 бні пази 3 починаються на віддалі 6 від площини 5, 4, яка знаходиться найвище, під дією власної ваги яка перпендикулярна до осі ведучої пів муфти 1 і починає рухатись по спіралеподібному пазу 3 і проходить через центр сферичної поверхні, а гливкочується у співпавший з ним паз 10 веденої пів бина їх рівна половині діаметра кульки 4 На внутмуфти 8 Після ЧОГО ПІД ДІЄЮ поверхонь пазів 3 і 10 рішній сферичній поверхні 7 веденої пів муфти 8 кулька 4 переміщається в нижню частину до кінця виконано кільцевий паз 9 в площині, перпендикупазу 3 або 10 і починає діяти на ведену пів муфту лярній осі, що проходить через центр и сферичної 8, примушуючи и обертатись разом із ведучою пів поверхні, глибина якого рівна половині діаметра муфтою 1 Муфта буде знаходитись в робочому кульки 4 Кільцевий паз 9 сполучений зі спіралепорежимі і передавати обертальний момент дібними пазами 10 тієї ж кривизни, що пази 3 веПри ЗМІНІ напрямку відносного руху ведучої пів дучої пів муфти 1 муфти 1 кулька 4 виштовхується поверхнями спіралеподібних пазів 3 та 10 у кільцевий паз 9 Пів Сферична обгінна муфта працює наступним муфти 1 і 8 роз'єднуються чином Якщо ведуча пів муфта 1 відносно веденої пів муфти 8 рухається за годинниковою стрілкою, З кутовим зміщенням осей ведучої 1 і веденої кульки 4 перекочуються по кільцевому пазу 9 ве8 пів муфти, кульки 4 переміщаються по пазах З деної пів муфти 8 і не обертають її Муфта в даведучої пів муфти 1 залишаючись в кільцевому ному випадку працює в холостому режимі, тому пазу 9, забезпечуючи роботоздатність муфти що не може передавати обертального моменту Зміною нахилу пазів 3 і 10 при виготовленні пів Якщо ведуча пів муфта 1 рухається відносно вемуфт 1 і 8 досягається зміна напрямків робочого і деної пів муфти 8 у зворотному напрямку, кулька холостого ходу ФІГ Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 2
