Колосникова решітка конвеєрної машини

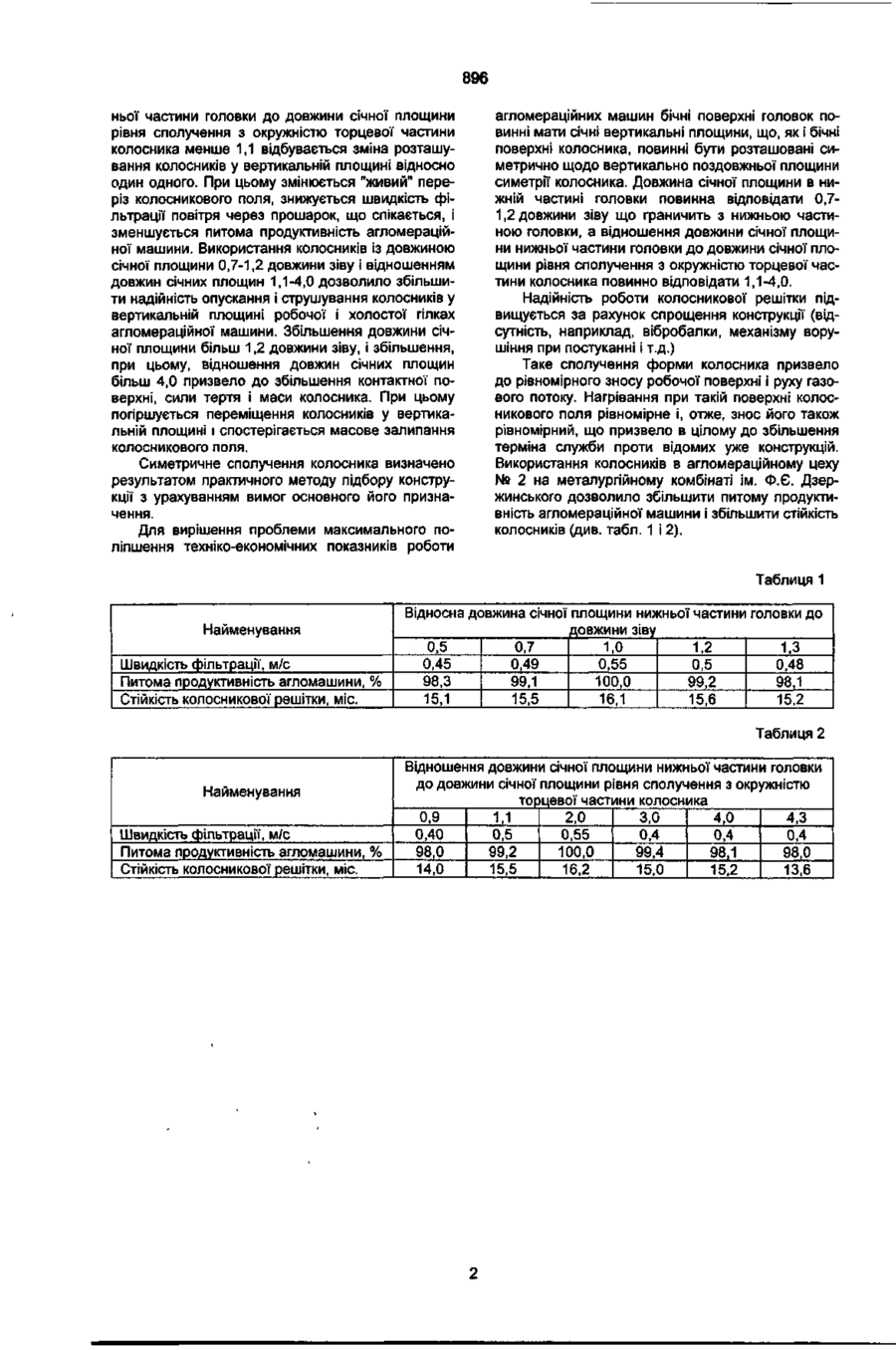

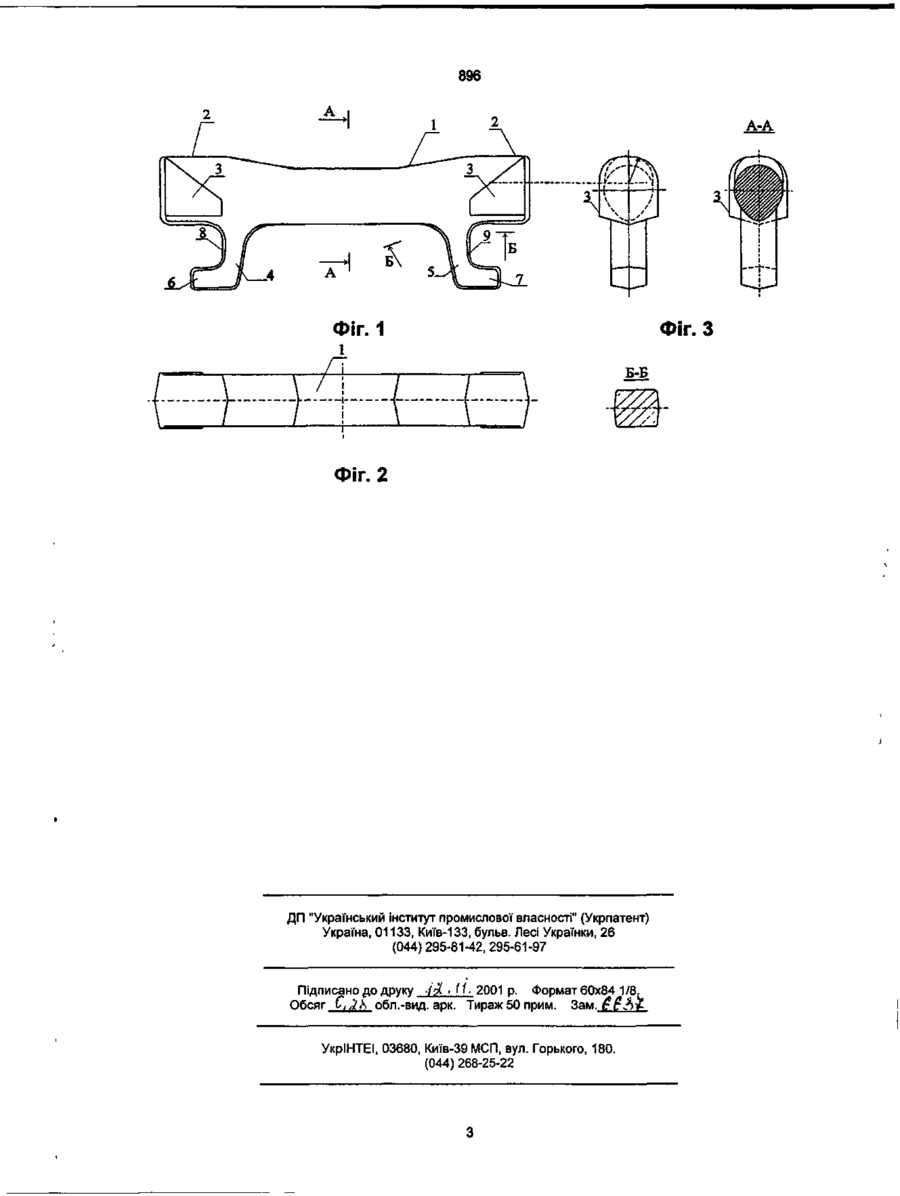

1. Колосникова решітка конвеєрної машини, що містить опорні балки з розміщеними на них колосниками з зівами, що мають клиноподібні частини, на бічних поверхнях головок колосника вико нані виступи, яка відрізняється тим, що бічні поверхні головок мають січні вертикальні площини, що, як і січні поверхні колосника, розташовані симетрично щодо вертикально подовжньої площини симетрії колосника. 2. Колосникова решітка конвеєрної машини по п. 1, яка відрізняється тим, що довжина січної площини в нижній частині головки відповідає 0,7-1,2 довжини зіву, що граничить з нижньою частиною головки. 3. Колосникова решітка конвеєрної машини по п. 2, яка відрізняється тим, що відношення довжини січної площини нижньої частини головки до довжини січної площини рівня сполучення з окружністю торцевої частини колосника відповідає 1,1-4,0. Корисна модель відноситься до устаткування агломераційних і випалювальних конвеєрних машин і може бути використана в чорній і кольоровій металургії. Найбільш близьким за технічною суттю і результатом, що досягається, є спікальний візок агломашини, що характеризується тим, що основним елементом її решітки є встановлений на балках колосник із великим і малим зівами. На бічній поверхні головки колосника виконані криволінійні виступи клиноподібної форми зі збільшенням поперечного перетину з боку великого зіву до робочої поверхні колосника, із боку малого зіва - навпаки (див.: А.с. № 560113 кл. F27B21/00, 1975). У відомій конструкції" є ряд недоліків: торцеві замки не перешкоджають перекосові колосників у плані, перекіс же збільшує тертя між колосниками, знижує їх рухливість і спонтанне опускання їх у вертикальній площині, що призводить до заростання решітки і зменшує продуктивність агломашини. Додаткові бічні замки через низьку точність виливків і наявність перекосу не сприяють переміщенню колосників у вертикальній площині, що призводить до заростання решітки і зменшує продуктивність агломашини. В основу корисної моделі поставлена задача підвищення самоочистки колосників і їхньої стійкості. Поставлена і задача вирішується тим, що бічні поверхні головок колосника мають січні вертикальні площини, що, як і бічні поверхні колосника, розташовані симетрично відносно вертикально подовжньої осі площини симетрії колосника. При цьому довжина січної площини в нижній частині головки відповідає 0,7-1,2 довжини зіву, що граничить із нижньою частиною головки. Відношення довжини січної площини нижньої частини головки до довжини січної площини рівня сполучення з окружністю торцевої частини колосника відповідає 1,0-4,0. На фіг. 1 показаний колосник вид спереду, на фіг. 2 - вид зверху і на фіг. З - вид із торця - розріз по А-А фіг. 1. Колосник складається з робочої частини 1, головок 2, що мають січні площини 3, замків 4, 5 з упорами 6, 7 і зівами 8, 9 що мають клиноподібну форму (див. розріз по Б-Б). Колосники працюють таким чином. У процесі спікання агломераційної шихти колосники знаходяться в робочому стані на спікальному візку агломашини. При русі спікального візка на холосту гілку агломашини, за рахунок вертикальних січних площин 3, колосники переміщаються у вертикальній площині (струшуються) до торкання нижніх упорів замків 4 і 5. При заході колосників із холостої гілки в головний радіус, під дією сили ваги, відбувається зміна контактного зіткнення зіву колосника з полицею спікального візка і установка його в робоче положення. При довжині січної площини менше 0,7 розміру зіву, що граничить з нижньою частиною головки, і при відношенні довжини січної площини ниж
