Міотонометр
Формула / Реферат
Міотонометр, що містить шток, встановлений з пружиною зусилля у корпусі, на одному кінці якого встановлений щуп з опорною площиною, на другому кінці штока встановлені годинниковий індикатор та втулка, при цьому на штоці між нижньою кришкою корпусу та опорною площиною розміщено зворотну пружину, який відрізняється тим, що на втулці закріплений покажчик зусилля з можливістю руху вздовж шкали для визначення сили стиснення пружини, яка виконана у вигляді проградуйованої пластини і закріплена на верхній кришці корпусу.
Текст

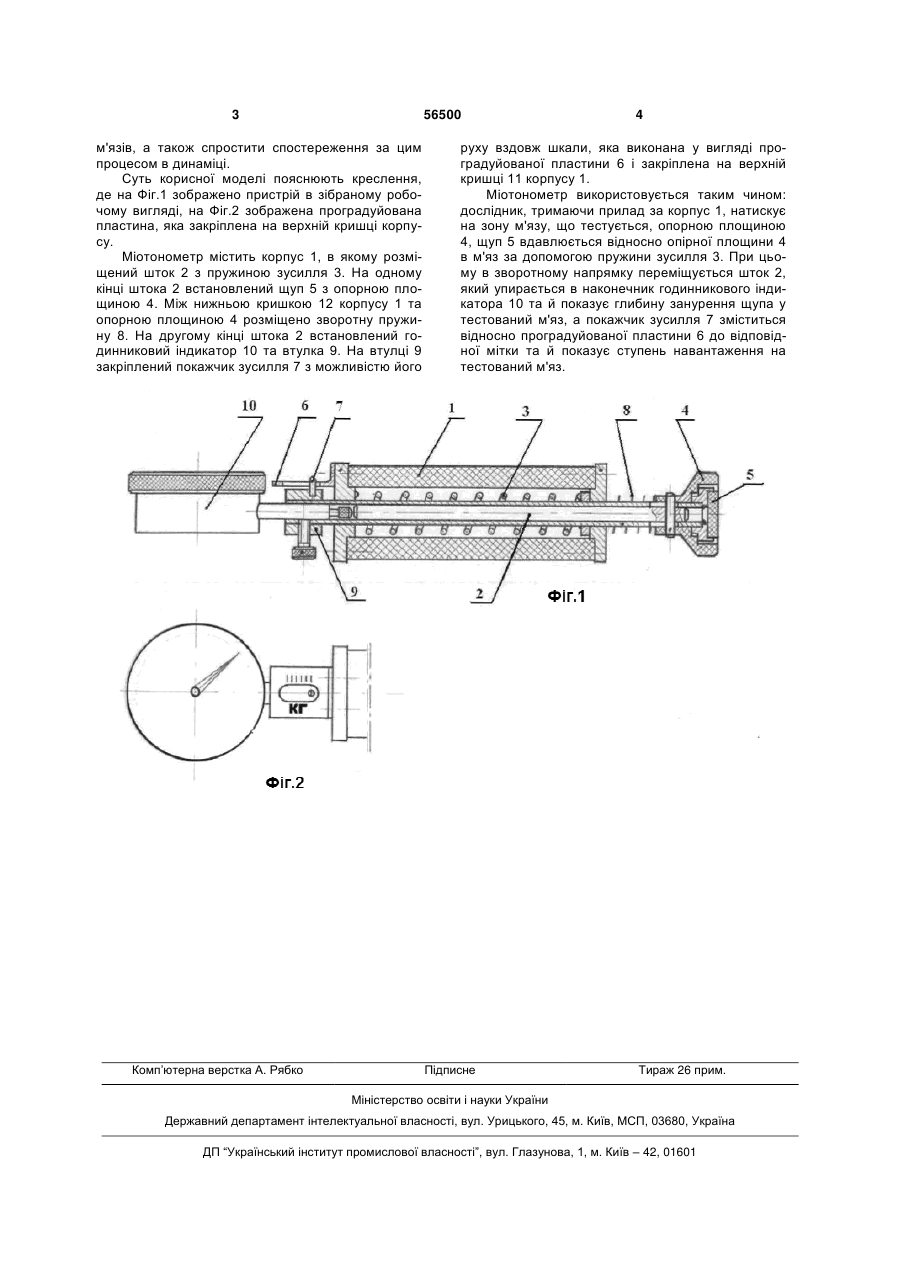

Міотонометр, що містить шток, встановлений з пружиною зусилля у корпусі, на одному кінці яко 3 56500 м'язів, а також спростити спостереження за цим процесом в динаміці. Суть корисної моделі пояснюють креслення, де на Фіг.1 зображено пристрій в зібраному робочому вигляді, на Фіг.2 зображена проградуйована пластина, яка закріплена на верхній кришці корпусу. Міотонометр містить корпус 1, в якому розміщений шток 2 з пружиною зусилля 3. На одному кінці штока 2 встановлений щуп 5 з опорною площиною 4. Між нижньою кришкою 12 корпусу 1 та опорною площиною 4 розміщено зворотну пружину 8. На другому кінці штока 2 встановлений годинниковий індикатор 10 та втулка 9. На втулці 9 закріплений покажчик зусилля 7 з можливістю його Комп’ютерна верстка А. Рябко 4 руху вздовж шкали, яка виконана у вигляді проградуйованої пластини 6 і закріплена на верхній кришці 11 корпусу 1. Міотонометр використовується таким чином: дослідник, тримаючи прилад за корпус 1, натискує на зону м'язу, що тестується, опорною площиною 4, щуп 5 вдавлюється відносно опірної площини 4 в м'яз за допомогою пружини зусилля 3. При цьому в зворотному напрямку переміщується шток 2, який упирається в наконечник годинникового індикатора 10 та й показує глибину занурення щупа у тестований м'яз, а покажчик зусилля 7 зміститься відносно проградуйованої пластини 6 до відповідної мітки та й показує ступень навантаження на тестований м'яз. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMyotonometer
Автори англійськоюVolik Anatolii Oleksandrovych
Назва патенту російськоюМиотонометр
Автори російськоюВолик Анатолий Александрович
МПК / Мітки
МПК: A61B 5/00, A61B 5/103
Мітки: міотонометр
