Спосіб одержання катіонообмінної мембрани
Номер патенту: 1001
Опубліковано: 30.12.1993
Автори: Синявський Володимир Григорович, Чеботарьова Раїса Дмитрівна, Нефедова Галина Захарівна, Гребенюк Володимир Дмитрович, Брик Михайло Теодорович, Мельник Анатолій Пилипович, Брауде Костянтин Павлович
Формула / Реферат
Формула изобретения
1. Способ получения катионообменной мембраны путем амидирования сульфохлорированной пленки из интерполимера полиэтилена и структурированного полистирола и последующего омыления сульфохлоридиых групп раствором щелочи, отличающийся тем, что, с целью повышения воспроизводимости специфической селективности к однозарядным катионам, а также упрощения процесса, перед амидированием пленку подвергают обработке апротонным растворителем, выбранным из группы, включающей дихлорэтан, четырех-хлористый углерод, этилацетат, диоксан и диметилсульфоксид, а амидирование осуществляют в указанном растворителе алифатическим диамином общей формулы
2. Способ по п. 1, отличающийся тем, что амидирование ведут 0,3-0,9 М раствором диамина в течение 3-10 мин.
Текст

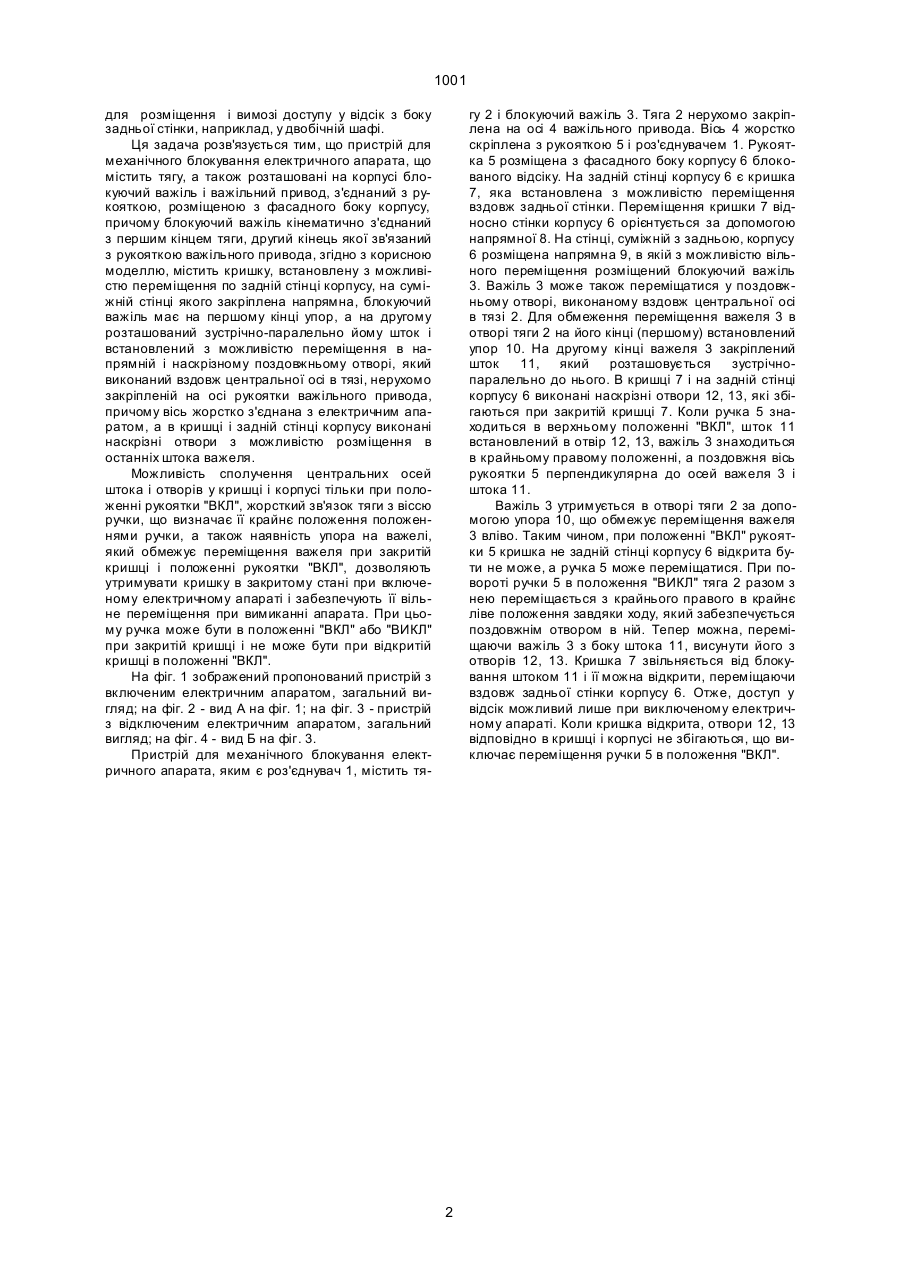

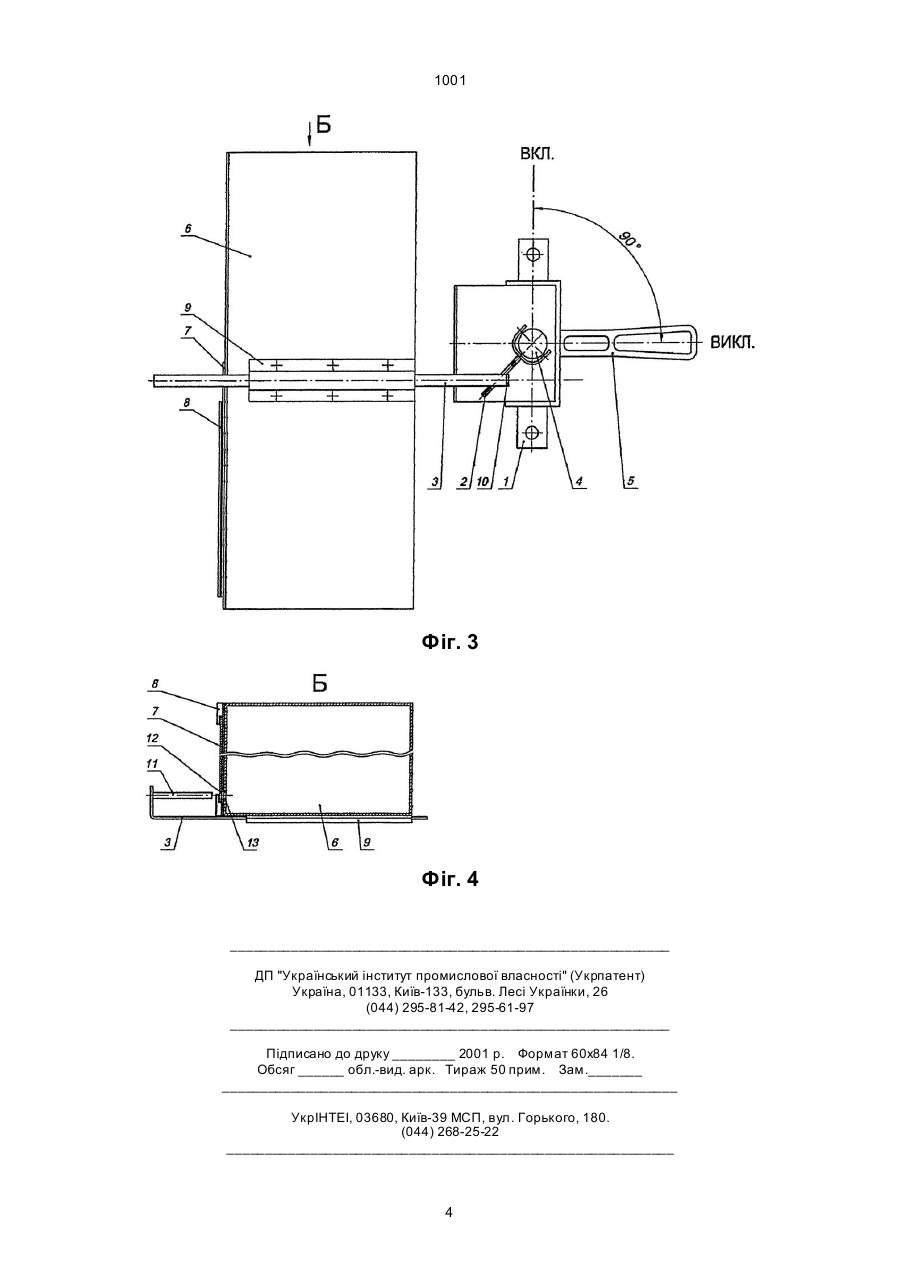

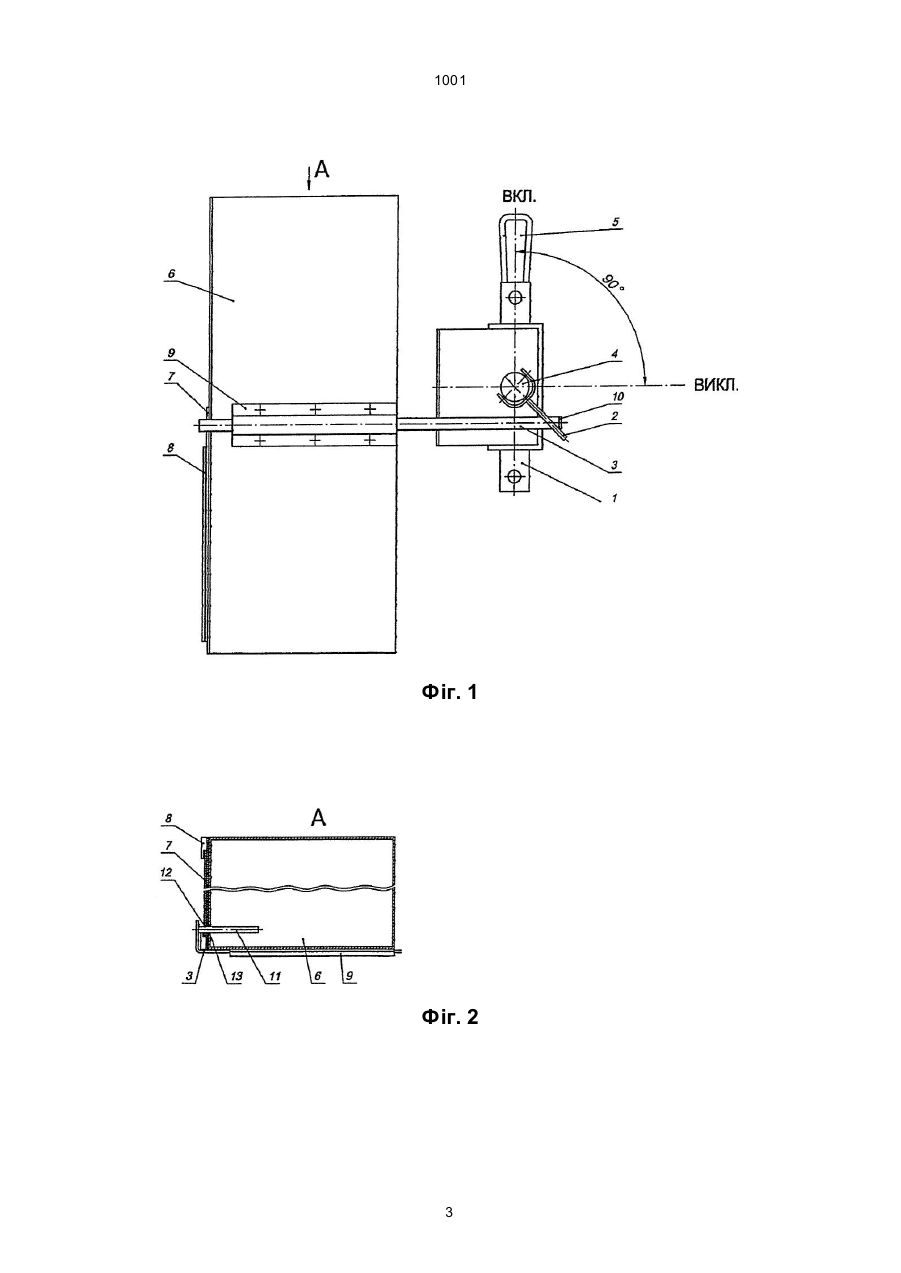

Пристрій для механічного блокування електричного апарата, що містить тягу, а також розташовані на корпусі блокуючий важіль і важільний привід, з'єднаний з рукояткою, розміщеною з фасадного боку корпусу, причому блокуючий важіль кінематично з'єднаний з першим кінцем тяги, дру 1001 для розміщення і вимозі доступу у відсік з боку задньої стінки, наприклад, у двобічній шафі. Ця задача розв'язується тим, що пристрій для механічного блокування електричного апарата, що містить тягу, а також розташовані на корпусі блокуючий важіль і важільний привод, з'єднаний з рукояткою, розміщеною з фасадного боку корпусу, причому блокуючий важіль кінематично з'єднаний з першим кінцем тяги, другий кінець якої зв'язаний з рукояткою важільного привода, згідно з корисною моделлю, містить кришку, встановлену з можливістю переміщення по задній стінці корпусу, на суміжній стінці якого закріплена напрямна, блокуючий важіль має на першому кінці упор, а на другому розташований зустрічно-паралельно йому шток і встановлений з можливістю переміщення в напрямній і наскрізному поздовжньому отворі, який виконаний вздовж центральної осі в тязі, нерухомо закріпленій на осі рукоятки важільного привода, причому вісь жорстко з'єднана з електричним апаратом, а в кришці і задній стінці корпусу виконані наскрізні отвори з можливістю розміщення в останніх штока важеля. Можливість сполучення центральних осей штока і отворів у кришці і корпусі тільки при положенні рукоятки "ВКЛ", жорсткий зв'язок тяги з віссю ручки, що визначає її крайнє положення положеннями ручки, а також наявність упора на важелі, який обмежує переміщення важеля при закритій кришці і положенні рукоятки "ВКЛ", дозволяють утримувати кришку в закритому стані при включеному електричному апараті і забезпечують її вільне переміщення при вимиканні апарата. При цьому ручка може бути в положенні "ВКЛ" або "ВИКЛ" при закритій кришці і не може бути при відкритій кришці в положенні "ВКЛ". На фіг. 1 зображений пропонований пристрій з включеним електричним апаратом, загальний вигляд; на фіг. 2 - вид А на фіг. 1; на фіг. 3 - пристрій з відключеним електричним апаратом, загальний вигляд; на фіг. 4 - вид Б на фіг. 3. Пристрій для механічного блокування електричного апарата, яким є роз'єднувач 1, містить тя гу 2 і блокуючий важіль 3. Тяга 2 нерухомо закріплена на осі 4 важільного привода. Вісь 4 жорстко скріплена з рукояткою 5 і роз'єднувачем 1. Рукоятка 5 розміщена з фасадного боку корпусу 6 блокованого відсіку. На задній стінці корпусу 6 є кришка 7, яка встановлена з можливістю переміщення вздовж задньої стінки. Переміщення кришки 7 відносно стінки корпусу 6 орієнтується за допомогою напрямної 8. На стінці, суміжній з задньою, корпусу 6 розміщена напрямна 9, в якій з можливістю вільного переміщення розміщений блокуючий важіль 3. Важіль 3 може також переміщатися у поздовжньому отворі, виконаному вздовж центральної осі в тязі 2. Для обмеження переміщення важеля 3 в отворі тяги 2 на його кінці (першому) встановлений упор 10. На другому кінці важеля 3 закріплений шток 11, який розташовується зустрічнопаралельно до нього. В кришці 7 і на задній стінці корпусу 6 виконані наскрізні отвори 12, 13, які збігаються при закритій кришці 7. Коли ручка 5 знаходиться в верхньому положенні "ВКЛ", шток 11 встановлений в отвір 12, 13, важіль 3 знаходиться в крайньому правому положенні, а поздовжня вісь рукоятки 5 перпендикулярна до осей важеля 3 і штока 11. Важіль 3 утримується в отворі тяги 2 за допомогою упора 10, що обмежує переміщення важеля 3 вліво. Таким чином, при положенні "ВКЛ" рукоятки 5 кришка не задній стінці корпусу 6 відкрита бути не може, а ручка 5 може переміщатися. При повороті ручки 5 в положення "ВИКЛ" тяга 2 разом з нею переміщається з крайнього правого в крайнє ліве положення завдяки ходу, який забезпечується поздовжнім отвором в ній. Тепер можна, переміщаючи важіль 3 з боку штока 11, висунути його з отворів 12, 13. Кришка 7 звільняється від блокування штоком 11 і її можна відкрити, переміщаючи вздовж задньої стінки корпусу 6. Отже, доступ у відсік можливий лише при виключеному електричному апараті. Коли кришка відкрита, отвори 12, 13 відповідно в кришці і корпусі не збігаються, що виключає переміщення ручки 5 в положення "ВКЛ". 2 1001 Фіг. 1 Фіг. 2 3 1001 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Автори англійськоюMelnyk Anatolii Pylypovych, Bryk Mykhailo Teodorovych, Chebotariova Raisa Dmytrivna, Hrebeniuk Volodymyr Dmytrovych
Автори російськоюМельник Анатолий Филиппович, Брик Михаил Теодорович, Чеботарева Раиса Дмитриевна, Гребенюк Владимир Дмитриевич
МПК / Мітки
МПК: C08L 23/04, C08L 25/00, C08J 5/20
Мітки: мембрани, катіонообмінної, одержання, спосіб
