Спосіб зберігання зерна на елеваторах
Формула / Реферат
1. Спосіб зберігання зерна на елеваторах, згідно з яким зерно, що надходить з приймальних бункерів, зважують, очищають від домішок, сушать в зерносушарках і завантажують у силоси, контролюючи температуру і здійснюючи вентиляцію зерна під час зберігання, який відрізняється тим, що перед завантаженням силосів зерном їх заздалегідь заповнюють інертним газом за допомогою компресора і газопроводів, а вентиляцію зерна при зберіганні здійснюють примусово тим же інертним газом по напряму від низу до верху.
2. Спосіб за п. 1, який відрізняється тим, що інертний газ отримують спалюванням палива, яке не створює при окисленні парів води.
3. Спосіб за п. 1, який відрізняється тим, що як інертний газ використовують азот і двоокис вуглецю.
4. Спосіб за п. 1, який відрізняється тим, що при підвищенні температури в силосах в інертний газ додають газоподібний або пароподібний інгібітор горіння, наприклад бромметан.
Текст

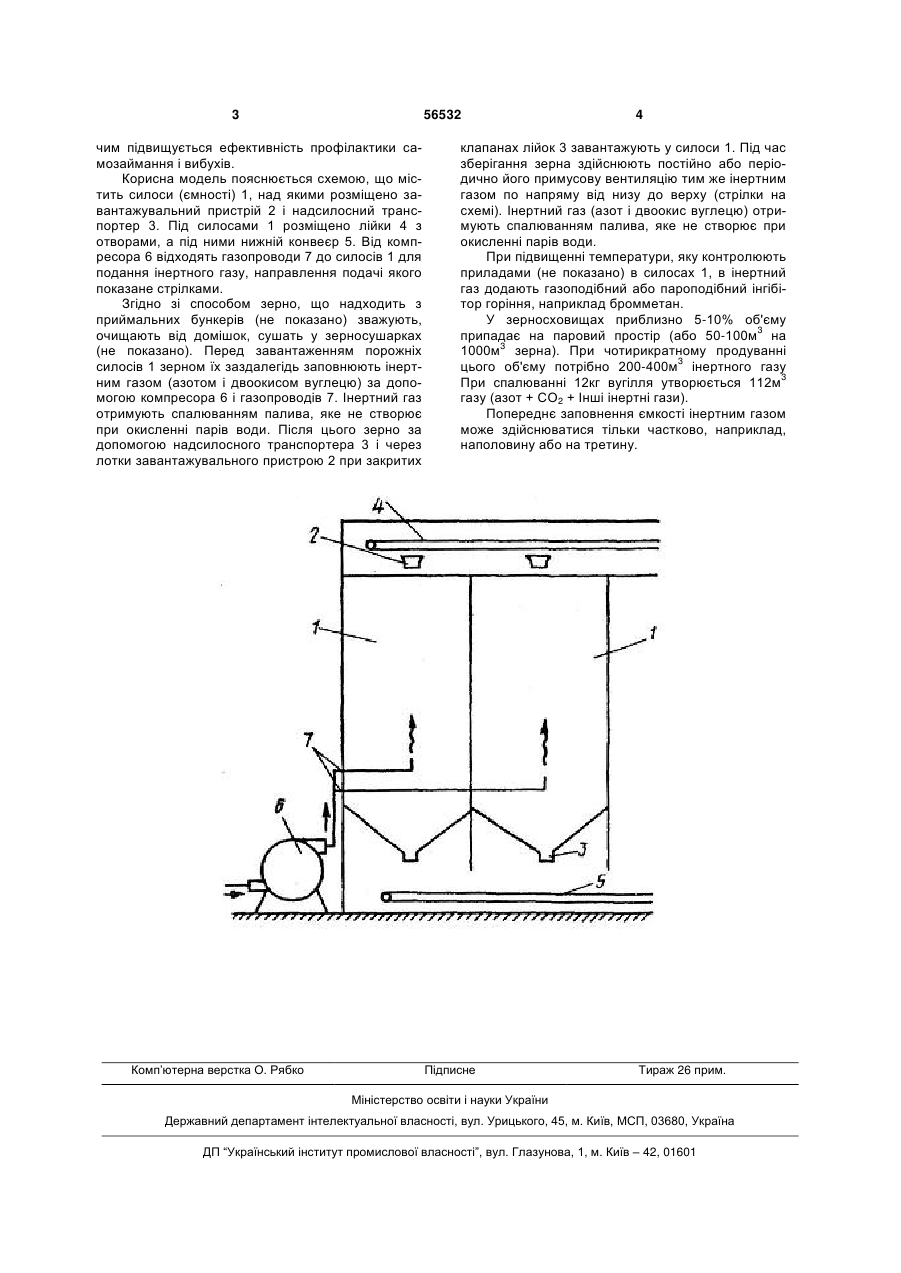

1. Спосіб зберігання зерна на елеваторах, згідно з яким зерно, що надходить з приймальних бункерів, зважують, очищають від домішок, сушать в зерносушарках і завантажують у силоси, контролюючи температуру і здійснюючи вентиляцію зерна під час зберігання, який відрізняється тим, що перед завантаженням силосів зерном їх заздалегідь заповнюють інертним газом за допомогою 3 56532 чим підвищується ефективність профілактики самозаймання і вибухів. Корисна модель пояснюється схемою, що містить силоси (ємності) 1, над якими розміщено завантажувальний пристрій 2 і надсилосний транспортер 3. Під силосами 1 розміщено лійки 4 з отворами, а під ними нижній конвеєр 5. Від компресора 6 відходять газопроводи 7 до силосів 1 для подання інертного газу, направлення подачі якого показане стрілками. Згідно зі способом зерно, що надходить з приймальних бункерів (не показано) зважують, очищають від домішок, сушать у зерносушарках (не показано). Перед завантаженням порожніх силосів 1 зерном їх заздалегідь заповнюють інертним газом (азотом і двоокисом вуглецю) за допомогою компресора 6 і газопроводів 7. Інертний газ отримують спалюванням палива, яке не створює при окисленні парів води. Після цього зерно за допомогою надсилосного транспортера 3 і через лотки завантажувального пристрою 2 при закритих Комп’ютерна верстка О. Рябко 4 клапанах лійок 3 завантажують у силоси 1. Під час зберігання зерна здійснюють постійно або періодично його примусову вентиляцію тим же інертним газом по напряму від низу до верху (стрілки на схемі). Інертний газ (азот і двоокис вуглецю) отримують спалюванням палива, яке не створює при окисленні парів води. При підвищенні температури, яку контролюють приладами (не показано) в силосах 1, в інертний газ додають газоподібний або пароподібний інгібітор горіння, наприклад бромметан. У зерносховищах приблизно 5-10% об'єму припадає на паровий простір (або 50-100м3 на 1000м3 зерна). При чотирикратному продуванні цього об'єму потрібно 200-400м3 інертного газу При спалюванні 12кг вугілля утворюється 112м3 газу (азот + СО2 + Інші інертні гази). Попереднє заповнення ємкості інертним газом може здійснюватися тільки частково, наприклад, наполовину або на третину. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for storing grain in silos
Автори англійськоюVodopianova Iryna Valeriivna
Назва патенту російськоюСпособ хранения зерна на элеваторах
Автори російськоюВодопьянова Ирина Валерьевна
МПК / Мітки
МПК: A01F 25/00
Мітки: елеваторах, спосіб, зерна, зберігання
